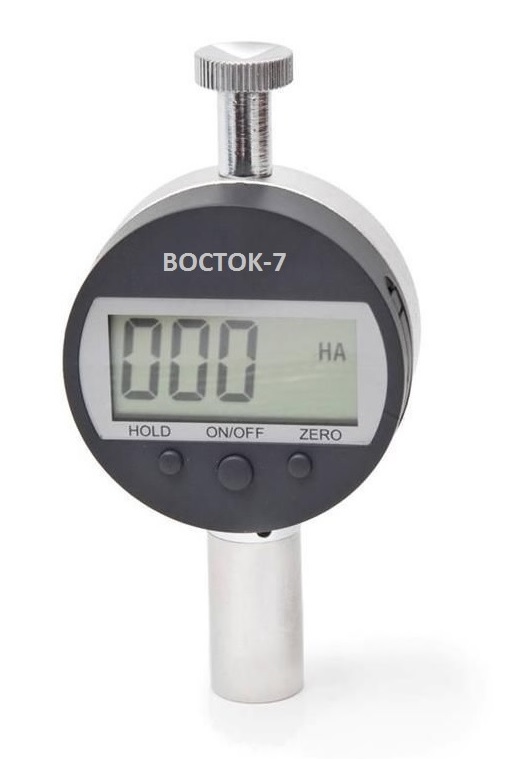

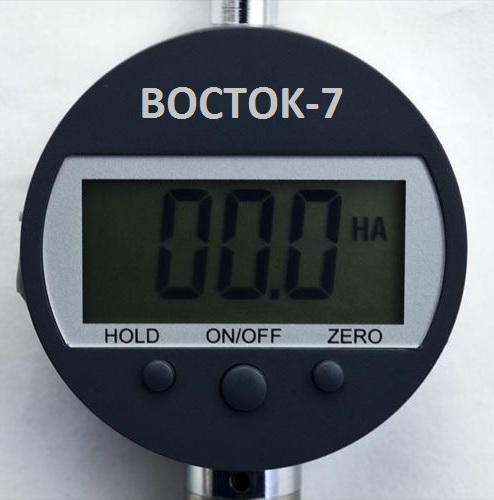

ТВР-AЦ твердомер (дюрометр) Шора тип А с цифровым индикатором
Твердомер является средством измерения, предназначенным для измерения значений твёрдости низкомодульных материалов в единицах Шора методом вдавливания.
Твердомер (дюрометр) модель ТВР-А предназначен для измерения твёрдости по шкале Шора тип А резины в соответствии с ГОСТ 263-75 и мягких пластмасс в соответствии в ГОСТ 24621-91 (ISO 868-85), в т.ч. мягких полиуретанов: эластомера, ПВХ, силикона, продуктов из натурального каучука, неопрена, смолы, полиэстера, кожи, полиграфических валков и т.п. в соответствии со стандартами ГОСТ Р ИСО 7619-1-2009, DIN EN ISO 868, DIN 53505, ASTM D 2240, ISO 7619, NFT 51-174, BS903 Part. A 26.
ТВР-А является аналогом твердомера советских времён модели ТИР 2033.
При использовании штатива инструментального из дополнительной комплектации ТВР-А является механическим аналогом твердомера советских времён производства «Точприбор»: Прибор настольный ИТ 5078 для измерения твердости резины по Шору А.
- Корпус с удлинённой гильзой для повышенной точности измерений.
- При нажатии клавиши-фиксатора результат измерения сохраняется на циферблате до сброса в нулевое положение.Для детального ознакомления со всеми возможностями твердомера рекомендуется скачать Паспорт из вкладки «Документация» — расположена правее от текущей вкладки «Описание».Твердомеры производства Восток-7 универсальны тем, что твердомер ручного типа можно закрепить в инструментальном штативе, преобразовав его в твердомер механического типа. Штатив можно приобрести позднее, если результаты измерения ручным способом не удовлетворяют Вашим требованиям к точности измерений.ВАЖНО! Не начинайте измерять твёрдость изделия пока не проверите точность измерений твердомера на мере твёрдости. Для выбора мер нажмите вкладку «Доп. комплектация» — расположена правее от текущей вкладки «Описание».
| МОДИФИКАЦИИ ТВР-А, ТВР-D | |
| Диапазон показаний при цене деления шкалы равной 1 (типы А и D) | 0 … 100 |
| Рабочий диапазон для измерения твёрдости по шкале Шора тип А (модель ТВР-А) | 10 … 90 HA |
| Рабочий диапазон для измерения твёрдости по шкале Шора тип D (модель ТВР-D) | 20 … 90 HD |
| Погрешность, не более (шкалы А и D) | ±1 |
| Диапазон температур, °С:
· Рабочий диапазон при эксплуатации · При транспортировке и хранении |
+21 °С…+25 °С -20 °С…+45 °С |
| Относительная влажность воздуха | 30 %…80 % |
| Толщина контролируемого изделия, не менее: | 6 мм |
| Минимальное расстояние между:
· Соседними точками измерений (отпечатками) · Соседними точками измерений для пористых материалов · Центром точки измерения и краем поверхности изделия |
6 мм 15 мм 12 мм |
| Диаметр опорной поверхности твердомера | 16 мм |
| Минимально необходимый диаметр подготовленной поверхности для проведения измерений | 10 мм |
| Ресурс индентора – закалённого стального стержня Ø1,25 мм (минимальное кол-во измерений) | 100.000 |
| Вылет индентора от опорной поверхности прибора при нулевом показании | 2,5±0,01 мм |
| Усилие нагружения:
· Твердомер тип А · Твердомер тип D |
9,8 Н 50 Н |
| Предварительная и предельная нагрузки
· Твердомер тип А · Твердомер тип D |
0,55 N … 8,064 N 0 … 44,5 N |
| Масса твердомера
· В корпусе компакт · В корпусе универсал |
0,13 кг 0,19 кг |
| Габаритные размеры твердомера (В*Ш*Г) | 109*60*26 мм |
| Масса упаковочного футляра с твердомером | 0,3 кг |
| Габаритные размеры упаковочного футляра (В*Ш*Г) | 41*150*114 мм |
| МОДИФИКАЦИИ ТВР-АМ, ТВР-DМ | |
| Толщина/высота контролируемого изделия, не более: | 60 мм |
| Диаметр предметного столика для размещения контролируемого изделия: | Ø 100 мм |
| Усилие нагружения груза-гири:
· Штативы для твердомеров ТВР-А · Штативы для твердомеров ТВР-D |
9,8 Н 50 Н |
| Масса штатива в сборе без твердомера:
· Штатив для твердомеров ТВР-А · Штатив для твердомеров ТВР-D |
4,5 кг 8,5 кг |
| Габаритные размеры (В*Ш*Г): | 220х120х160 |
| МОДИФИКАЦИИ ТВР-А, ТВР-D, ТВР-АМ, ТВР-DМ | |
| Гарантийный срок эксплуатации твердомера (дюрометра) | 1 год |
| Ресурс (наработка) твердомера, не менее | 7 лет |
|
Наименование |
Кол-во, шт. |

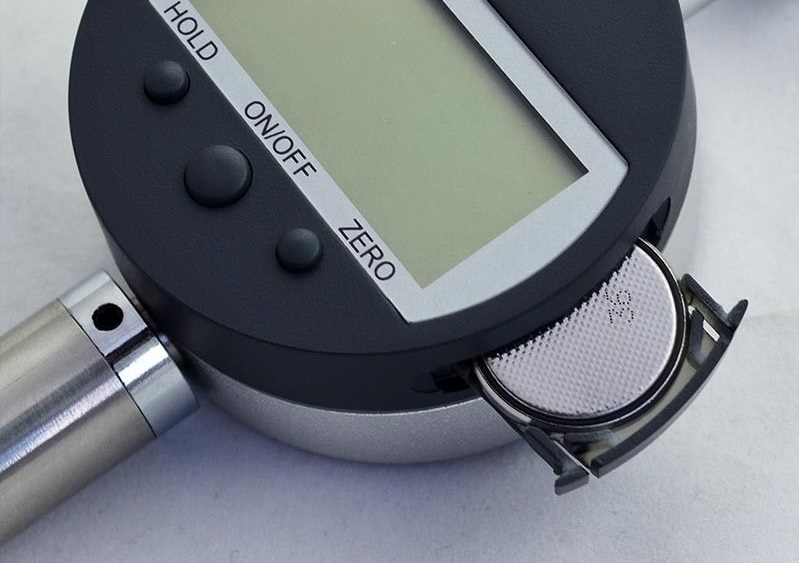

| Твердомер (типа А или D), в т.ч. батарейка (тип LR44) для цифровых моделей |
1 |
| Упаковочный футляр |
1 |
| Паспорт c отметкой о калибровке твердомера при выпуске из производства |
1 |
- Комплект мер твёрдости по шкале Шора (тип А или тип D)
- Штатив испытательный для равномерного механического нагружения твердомера
