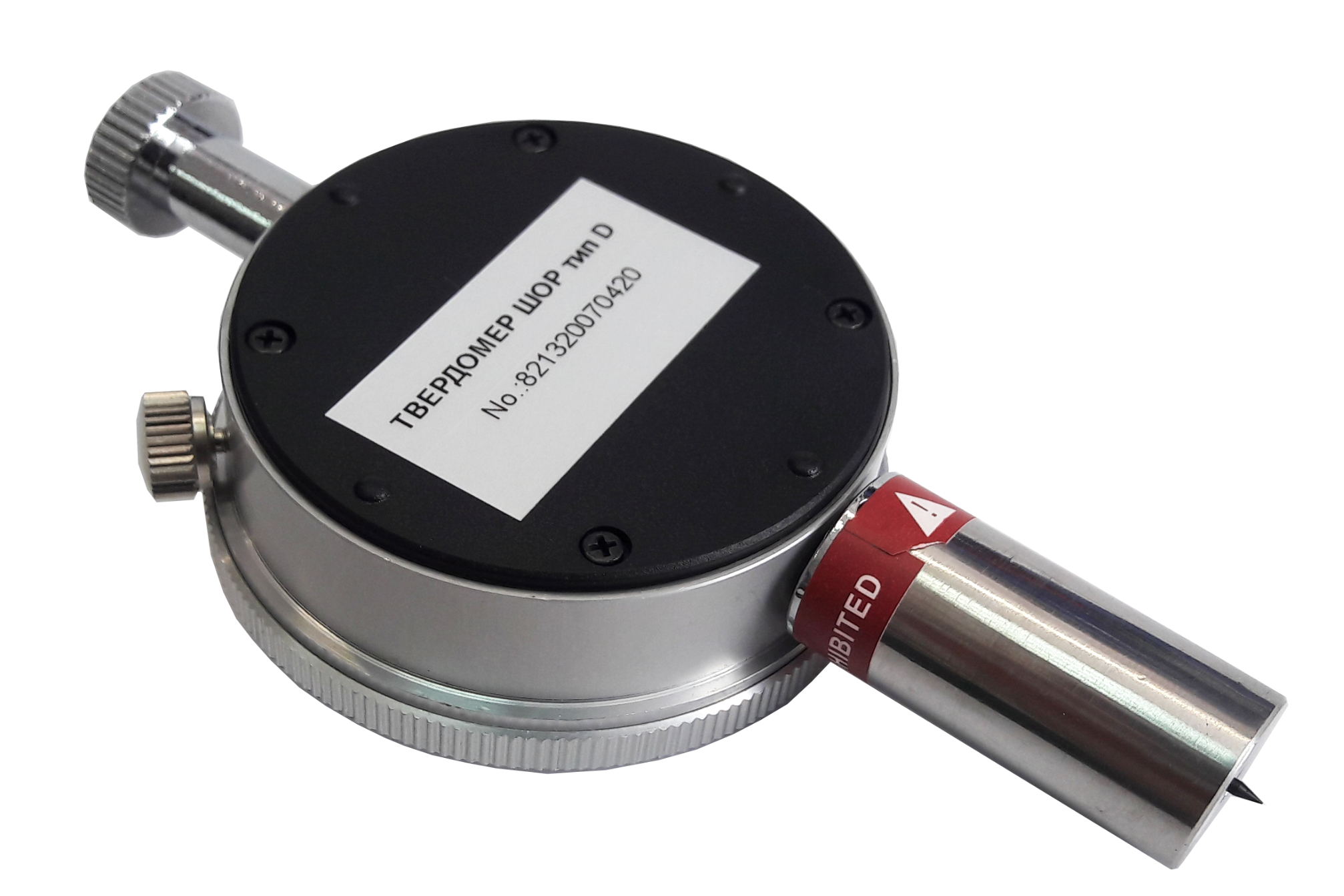

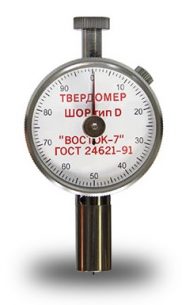

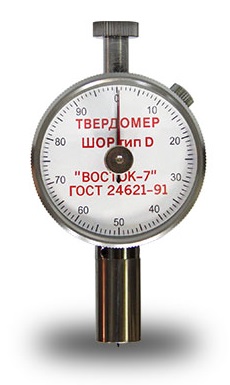

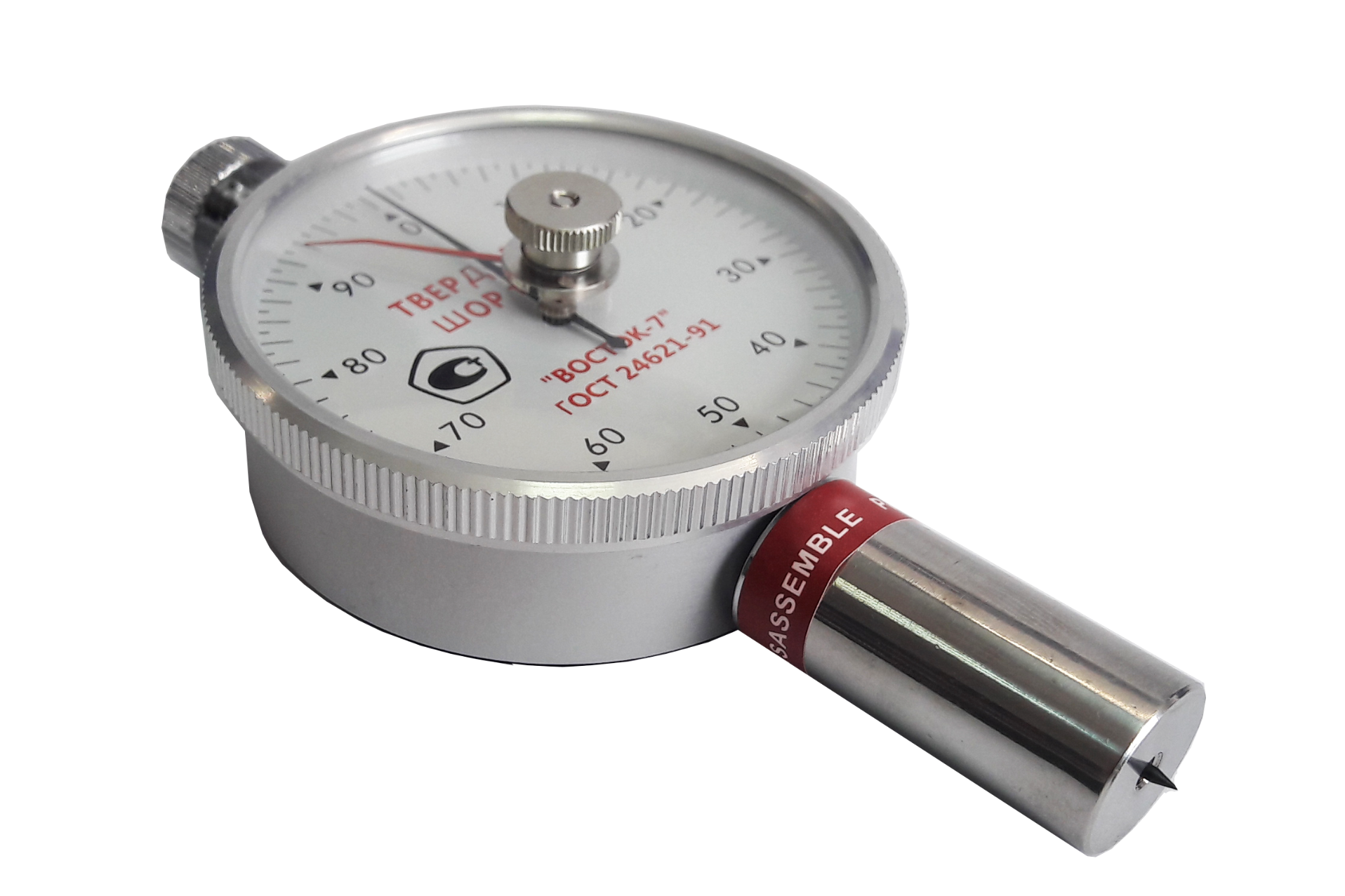

Твердомер (дюрометр) ТВР-D Шора тип D с аналоговым индикатором
Загрузка...
ТВР-D твердомер (дюрометр) Шора тип D с аналоговым индикатором предназначен для измерения твёрдости по шкале Шора тип D пластмасс и эбонита в соответствии с ГОСТ 24261-2015, в т.ч. твёрдых полиуретанов: резины, плексигласа, полистирола, термопласта, полиграфических валков, пластин из винил-ацетата целюлозы и т.п.
ТВР-DМ является механизированным аналогом твердомера советских времён производства «Точприбор», а затем его преемника «ЗИП»: «Прибор настольный ИТ 5079». Выпуск приборов для измерения твердости резины по Шору D модели ИТ 5079 прекращён с 2016 г. Штатив может быть приобретён совместно с прибором ТВР-D, либо приобретён позднее при необходимости.
Дюрометры модификаций ТВР-D и ТВР-DМ применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях при контроле качества изделий из твёрдых полиуретанов: при входном контроле сырья и заготовок, а также при выходном контроле готовых изделий как производителем, так и конечным потребителем изделия.
Технические характеристики ТВР-D твердомера:
| Диапазон показаний при цене деления шкалы равной 1 (типы А и D) | 0 … 100 |
| Рабочий диапазон для измерения твёрдости:
· по шкале Шора тип А (модель ТВР-А) · по шкале Шора тип D (модель ТВР-D) |
10 … 90 HA 20 … 90 HD |
| Цена деления отсчётного устройства, ед. твёрдости | 1 |
| Вылет индентора от опорной поверхности прибора при нулевом показании | 2,5 ± 0,04 мм |
| Пределы допускаемой погрешности по нагрузке в любой точке шкалы прибора, (± 1 деление шкалы)
· для ТВР-А и ТВР-АМ · для ТВР-D и ТВР-DМ |
± 0,075 Н ± 0,445 Н |
| Предварительная нагрузка для ТВР-А и ТВР-АМ | 0,549 ± 0,075 Н |
| Предельная нагрузка
· для ТВР-А и ТВР-АМ · для ТВР-D и ТВР-DМ |
8,064 ± 0,075 Н 49,04 ± 0,49 Н |
| Пределы допускаемой погрешности перемещения индентора в любой точке шкалы прибора | ± 0,025 мм (± 1 деление шкалы) |
| Диапазон температур, °С:
· Рабочий диапазон при эксплуатации · При транспортировке и хранении |
+21 °С…+25 °С -20 °С…+45 °С |
| Относительная влажность воздуха | 30 % … 80 % |
| Толщина контролируемого изделия, не менее (допускается сложение 3-х однородных слоёв):: | 6 мм |
| Минимальное расстояние между:
· Соседними точками измерений (отпечатками) · Соседними точками измерений для пористых материалов · Центром точки измерения и краем поверхности изделия |
6 мм 15 мм 12 мм |
| Диаметр опорной поверхности твердомера | 16 мм |
| Минимально необходимый диаметр подготовленной поверхности для проведения измерений | 10 мм |
| Межповерочный интервал | 1 год |
| Масса твердомера | 0,19 кг |
| Габаритные размеры твердомера ТВР-А и ТВР-D (В*Ш*Г) | 112*60*32 мм |
| Масса упаковочного футляра с твердомером ТВР-А и ТВР-D | 0,3 кг |
| Габаритные размеры упаковочного футляра (В*Ш*Г) | 41*150*114 мм |
| Гарантийный срок эксплуатации твердомера (дюрометра) | 1 год |
|
МОДИФИКАЦИИ ТВР-АМ, ТВР-DМ |
|
| Толщина/высота контролируемого изделия, не более: | 60 мм |
| Диаметр предметного столика для размещения контролируемого изделия: | Ø 100 мм |
| Усилие, создаваемое грузом-гирей:
· Штативы для твердомеров ТВР-А · Штативы для твердомеров ТВР-D |
9,8 ± 0,1 Н 49,3 ± 0,49 Н |
| Масса штатива в сборе без твердомера:
· Штатив для твердомеров ТВР-А · Штатив для твердомеров ТВР-D |
4,5 кг 8,5 кг |
| Габаритные размеры (В*Ш*Г), не более: | 365х230х110 |
Комплект поставки ТВР-D твердомера:
|
Наименование |
Кол-во, шт. |
| Твердомер в упаковочном футляре (для ТВР-А и ТВР-D) |
1 |
| Паспорт c Методикой Поверки |
1 |
| Свидетельство о поверке |
1 |
| Дополнительно рекомендуется приобрести: | |
| Комплект мер твёрдости по шкале Шора (тип А и тип D) |
По заказу |
| Механический штатив (для ТВР-АМ и ТВР-DМ) | По заказу |
