Укладка-лаборатория УКВ-2 полевого химического контроля качества воды
Загрузка...
УКВ-2 представляет собой химико-аналитический комплекс, наиболее функциональный для задач полевого химического контроля состояния воды водоёма (водоисточника, сети водоснабжения и т.п.) благодаря наиболее полному перечню составляющих готовых к применению модулей. Лаборатория представляет собой ранец с дополнительной укладкой – двумя баулами. Состав УКВ может изменяться в зависимости от поставленных аналитических задач и вариантов тактического применения. В состав УКВ-2 дополнительно к УКВ-1 входит набор-укладка для фотоколориметрирования «Экотест-2020-К».
Назначение и области применения:
УКВ представляет собой химико-аналитический комплекс, наиболее функциональный для задач полевого химического контроля состояния воды водоёма (водоисточника, сети водоснабжения и т.п.) благодаря наиболее полному перечню составляющих готовых к применению модулей.
УКВ предназначена для определения показателей качества воды водоисточников и водоёмов в полевых и лабораторных условиях.
Применяется при анализе и исследовании водоисточников мобильными подразделениями служб, работа которых непосредственно связана с задачами анализа воды при мониторинге качества воды, оценке эффективности очистных систем, систем водоподготовки и др.
Используется как в возимом, так и в носимом варианте доставки к водному объекту, при тактическом взаимодействии с базовым лагерем.
Позволяет решать задачи полевого химического контроля, разведки водоисточников, контроля качества исходной и очищенной воды при эксплуатации войсковых и гражданских средств очистки и опреснения воды.
Может применяться службами санитарно-химического, гидрологического, экологического и технологического контроля, в структурах МЧС и ГО, в работах широкого круга потребителей, в том числе в интересах служб тыла, подразделений инженерных войск, химических войск, медицинских войск, а также специальных подразделений МО РФ, геологоразведки и охраны окружающей среды, а также в учреждениях профессионального образования.
Может применяется при определении и идентификации загрязнителей естественного и техногенного происхождения в воде и водных (почвенных) вытяжках.
УКВ-2 рассчитана на выполнение анализов без применения электропотребляющего оборудования и обеспечивает удобство проведения аналитических операций непосредственно на обследуемом объекте при использовании предусмотренных в его комплекте реагентов и растворов, а также посуды, принадлежностей и вспомогательных средств.
Благодаря простоте и удобству работы лаборатория УКВ-2 может использоваться оператором, прошедшим минимальный курс обучения.
Технические данные:
Укладка-лаборатория УКВ-2 обеспечивает определение контролируемых показателей с характеристиками согласно табл. 1 вкладки «Характеристики».
Примечание.
Изделие может поставляться совместно с модулем (укладкой) контроля ОВ и СДЯВ с применением специальных средств контроля.
Возможность поставки соответствующих специальных средств контроля определяется по согласованию с правообладателем.
Рабочие параметры применения укладки-лаборатории УКВ-2 при анализе воды:
- для тест-комплектов – температура анализируемой пробы от 10 до 40 °С;
- для тест-систем – температура анализируемой пробы от 5 до 50 °С;
- температура и относительная влажность атмосферного воздуха, а также атмосферное давление – не регламентируются.
Характеристика методов анализа:
Укладка-лаборатория полевого химического контроля УКВ-2 позволяет определять органолептические, общесанитарные и токсикологические показатели качества воды в объёме основных требований при полевом химического контроля, разведке водоисточников, контроле качества исходной и очищенной воды при эксплуатации средств счистки и опреснения воды и т.п.
Анализы выполняются различными методами (см. табл. 1 вкладки «Характеристики»): с применением тест-комплектов — количественными (по некоторым показателям – полуколичественными) стандартизованными унифицированными методами.
Анализы с применением тест-систем и специальных тестовых средств (если предусмотрены) носят сигнальный (полуколичественный) характер.
Тест-комплекты, входящие в состав УКВ-2, основаны на стандартизованных унифицированных методах контроля качества воды, некоторые из которых модифицированы в направлении обеспечения их портативности посредством:
- изменения состава аналитических растворов в направлении упрощенной и ускоренной их дозировки (например, вместо разбавленных растворов реагентов используются растворы с повышенной концентрацией, вместо жидких реагентов используются сухие сыпучие и др.);
- применения реагентов быстрого приготовления самим оператором;
- применения визуально-колориметрического определения на завершающем этапе определения вместо фотометрического;
- применения портативных средств ускоренной удобной дозировки растворов и проб.
Замена некоторых аналитических готовых растворов на сухие реагентные составы позволяет значительно увеличить сроки годности соответствующих аналитических рецептур.
Окрашенные пробы, образующиеся в ходе анализа колориметрическими методами, в портативном варианте колориметрируются методами визуальной колориметрии, с применением пленочных окрашенных шкал.
Титриметрические методы в портативном варианте обеспечивают высокую чувствительность анализа.
Точностные характеристики при анализе визуально-колориметрическими методами могут быть значительно улучшены при использовании, наряду с указанными цветными шкалами, также портативного полевого фотометра типа «Экотест-2020» или аналогичного.
Тест-системы, входящие в состав УКВ-2, представляют собой компактные, наиболее простые и экспрессные средства контроля, применяемые как самостоятельно, так и в дополнение к тест-комплектам.
Примечание.
УКВ-2 может дополняться штатными войсковыми средствами для контроля воздуха и поверхностей на ОВ и СДЯВ (индикаторные трубки, ИПЭ, тест-системы), в комплекте с аспиратором требуемого типа и принадлежностями, а также средствами экспресс-анализа промышленных токсикантов и АХОВ.
Возможность дополнения указанными специальными средствами устанавливается по согласованию с правообладателем.
В состав документации на УКВ-2 входят:
- Расширенное методическое руководство по химическому анализу воды;
- Руководство по эксплуатации укладки-лаборатории УКВ с паспортом;
- Комплект файлов руководств, методических пособий, информационных материалов на компакт-диске (полные PDF-версии);
- Другая документация (состав определяется при оформлении заказа);
- Опись укладки, сертификаты и др.;
- Паспорт, сертификаты и др.
Состав и укладка:

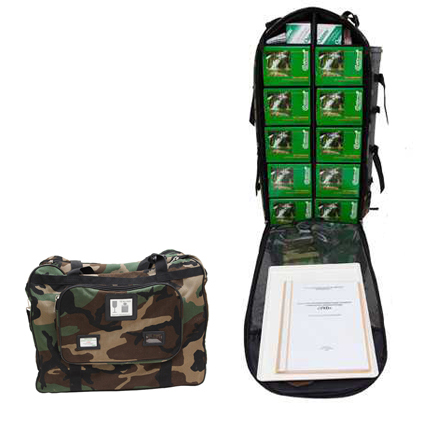

УКВ-2 уложена в 3 места: ранец и 2 баула.
Наименование основных составных частей УКВ-2, их габаритные размеры, полезный объём и масса приведены в табл. 2 вкладки «Характеристики».
Ранцевая укладка содержит основные химико-аналитические модули – тест-комплекты габаритными размерами не более 200x200x380 мм, компактные тест-системы, принадлежности для анализа, документацию и конструктивно позволяет организовать рабочее место оператора.
Ранцевая укладка выполнена с учетом особенностей экспедиционной работы.
Откидывающаяся передняя панель образует столик, открывающий доступ к находящимся в ячейках модулям лаборатории, причем каждый модуль может выниматься и использоваться самостоятельно; ранец выполнен в водозащищенном исполнении (защита от дождя, снега, но не от погружения в воду).
Баулы содержат укладочные модули и комплекты пополнения (если заказаны), не размещаемые в ранце, либо которые по тактическому применению не предназначены для полевой работы (остаются в базовом лагере).
Баул выполнен из прочного влагостойкого материала, имеет одно большое отделение и карманы для принадлежностей и документации.
Баул переносится за ручные лямки.
Наименование, габаритные размеры, и масса модулей:
УКВ-2 сформирована по модульному принципу. Каждый модуль (см. табл. 3 вкладки «Характеристики») представляет собой тест-комплект либо тест-систему и позволяет проводить измерения по одному показателю (группе однородных показателей), имея в составе все необходимое для работы, включая:
• готовые к применению аналитические растворы, либо реагенты быстрого приготовления;
• посуду, средства дозировки, принадлежности, водозащищённые цветные контрольные шкалы;
• профессиональное руководство по анализу воды.
Модули размещены в собственных укладочных контейнерах.
Производительность каждого модуля ‒ 100 анализов по каждому показателю (как правило).
Предусмотрены комплекты пополнения материалов (УКВ-КП) взамен израсходованных реактивов, растворов, материалов, тест-систем.
По дополнительному заказу потребителя проводится доукомплектование УКВ-2 средствами для контроля в воде различных (не входящих в базовый перечень) токсикантов, а также отравляющих веществ и токсикантов в воздухе.
УКВ поставляется в двух модификациях:
УКВ-1 (артикул 3.900) и УКВ-2 (артикул 3.900.1) с набором-укладкой для фотоколориметрирования «Экотест-2020-К»
Укладка-лаборатория УКВ поставляется в модификациях согласно табл. 3 вкладки «Характеристики».
Технические характеристики УКВ-2:
Сокращения в таблице:
В — визуальный;
ВК — визуально-колориметрический;
ТМ — титриметрический;
ФМ — фотоколориметрический;
ТК — тест-комплект;
ТС— тест-система.
|
N п/п |
Контролируемый |
Диапазон |
Метод |
Объём |
Наименование изделия (модуля) |
|
1. |
Алюминий (Al3+)
|
0-0,5-2,0-6,0 мг/л | ВК, с алюминоном | 10 |
ТК «Алюминий» |
| 0,15-1,0 мг/л | ФК, с алюминоном (525 нм) | 10 | |||
|
2. |
Аммоний (NH4 +) |
0-1,0-2,6-5,0-7,0 мг/л |
ВК, с реактивом Несслера |
5 |
ТК «рН, Аммоний» |
|
0,2-4,0 мг/л |
ФК, с реактивом Несслера (430 нм) |
5 |
|||
|
3. |
Гидразин (N2H4) |
0-0,05-0,3-1,0 мг/л |
ВК, с п-диметиламино-бензальдегидом |
10 |
ТК «Гидразин» |
|
0,05-0,8 мг/л |
ФК, с п-диметил |
10 |
|||
|
4. |
Железо суммарно (сумма Fe2+ и Fe3+) |
0-0,1-0,3-0,7-1,0-1,5 мг/л |
ВК, с о-фенан-тролином |
10 |
ТК «Железо» |
|
0,05-2,0 мг/л |
ФК, с о-фенан-тролином (502 нм) |
10 |
|||
| 0-20-50-100-100 мг/л |
ВК, с роданидом калия |
— |
ТС «Железо общее» | ||
|
5. |
Железо (2) (Fe2+) |
0-3-30-300 мг/л |
ВК, с a-a/-дипиридином |
— |
ТС «Железо (2)» |
|
6. |
Мутность |
0,6-30,2 мг/л по каолину 1-52 ЕМФ |
В, по шрифту |
300 |
ТК «Мутность/ прозрачность» |
|
7. |
Прозрачность |
60-1 см
|
В, по шрифту |
300 |
|
|
8.. |
Нефтепродукты (Масло и НП) |
0,5-20 мг/л |
Бумажно-хроматографический |
200-250 |
ТК «Масло и нефтепродукты» |
|
9. |
Нитраты |
0-5-15-45-90 мг/л | ВК, с реактивом Грисса |
3 |
ТК «Нитраты» |
| 0-10-50-200-1000 мг/л | ВК, с реактивом Грисса |
— |
ТС «Нитрат-тест» |
||
|
10. |
Жёсткость общая (сумма Ca2+ и Mg2+) |
0,5-10 °Ж (ммоль/л эквивалента) |
ТМ, титрование с трилоном Б |
10-250 |
ТК «Общая жёсткость» |
|
11. |
рН (водородный показатель) |
4,5-5,0-5,5-6,0-6,5-7,0-7,5-8,0-8,5-9,0-10,0-11,0 ед. рН | ВК, с универсальным индикатором | 5 |
ТК «рН, Аммоний» |
| 2-3-4-5-6-7-8-9-10-11 ед. рН | ВК, с универсальным индикатором | — |
ТС «рН» |
||
|
12. |
ПАВ-А (анионоактивные) |
0-0,5-1,0-2,0-5,0 мг/л |
ВК, с метиленовым голубым |
10 |
ТК «ПАВ-А» |
|
0,1-1,0 мг/л |
ФК, с метиленовым голубым (620 нм) |
10 |
|||
|
13. |
Сульфаты (SO42+) |
30-300 мг/л |
ТМ, с хлоридом бария в присутствии ортанилового К |
2,5 |
ТК «Сульфаты» |
|
14. |
Свинец (Pb2+) |
0-0,1-1,0-5,0 мг/л |
ВК, с реактивной бумагой, пропитанной ZnS |
20 |
ТК «Свинец» |
|
15. |
Фенолы летучие |
0-0,02-0,1-0,2-0,5 мг/л |
ФК, с 4-амино-антипирином |
250 |
ТК «Фенолы» |
|
0,002-0,05 мг/л |
ФК, с 4-амино-антипирином |
250 |
|||
|
16. |
Формальдегид (СН2О)
|
0-0,05-0,2-0,5-2,0 мг/л |
ВК, с фенилгидразином и гексациано-ферратом (III) калия |
10 |
ТК «Формальдегид» |
|
0,03-0,4 мг/л |
ФК, с фенилгидразином и гексациано-ферратом (III) калия (525 нм) |
10 |
|||
|
17. |
Фосфаты (суммарно) |
0-0,5-1,0-3,5-7,0 мг/л |
ВК, с молибдатом аммония и аскорбиновой кислотой |
10 |
ТК «Фосфаты» |
|
0,1-3,5 мг/л |
ФК, с молибдатом аммония и аскорбиновой кислотой (660 нм) |
10 |
|||
|
18. |
Полифосфаты и эфиры фосфорной кислоты |
0-0,5-1,0-3,5-7,0 мг/л |
ВК, с молибдатом аммония и аскорбиновой кислотой |
50 |
|
|
0,1-3,5 мг/л |
ФК, с молибдатом аммония и аскорбиновой кислотой (660 нм) |
50 |
|||
|
19. |
Фториды (F—) |
0-0,2-0.7-2,0 мг/л |
ВК, с лантан(III)ализа-ринкомплексоном |
2,5 |
ТК «Фториды» |
|
0,02-0,4 мг/л |
ФК, с лантан(III)ализа-ринкомплексоном (620 нм) |
2,5 |
|||
|
20. |
Хлор активный (Сl2, гипохлориты, хлорамины и т.п.) |
0,3-0,5 мг/л 0,5-5,0 мг/л |
ТМ, йодометрический с иодидом калия |
250 50 |
ТК «Активный хлор» |
|
0-1,2-5-10-30-100 мг/л |
ВК, с йодистым калием и крахмалом |
— |
ТC «Активный хлор» |
||
|
21. |
Хлориды (Cl—) |
10-1200 мг/л |
ТМ, с нитратом серебра |
1-250 |
ТК «Хлориды» |
|
22. |
Цветность |
0-30-100-300-1000 град. цветн. |
ВК, плёночная хром-кобальтовая шкала |
12 |
ТК «Цветность» |
|
0-10-20-30-40-60-100-300-500 град. цветн. |
ВК, хром-кобальтовая шкала (модельные растворы) |
12 |
|||
|
20-200 град. цветн. |
ФК, хром-кобальтовая шкала (400 нм) |
5 |
|||
|
23. |
Медь (Cu в растворённых формах) |
0-1,0-2,0-5,0-10,0 мг/л |
ВК, с диэтилдитиокар-баматом натрия |
10 |
ТК «Медь» |
|
0,05-2,0 мг/л |
ФК, с диэтилдитиокар-баматом натрия (470 нм) |
10 |
|||
|
0-5-30-300-1000 мг/л |
ВК, с диэтилдитиокар-баматом натрия |
— |
ТС «Медь» |
||
|
24. |
Цинк (Zn в растворённых формах) |
0-0,5-1,0-2,5-5,0 мг/л |
ВК, с сульфарса-зеном |
5 |
ТК «Цинк» |
|
0,05-0,5 мг/л |
ФК, с сульфарс азеном (525 нм) |
5 |
|||
|
25. |
Марганец (Mn в раств. формах) |
0-0,5-1,0-3,0-5,0-10,0 мг/л |
ВК, с формальдоксимом |
10 |
ТК «Марганец» |
|
0,1-5,0 мг/л |
ФК, с формальдоксимом (470 нм) |
10 |
|||
|
26. |
Хроматы (Cr6+) |
0-3-10-100-1000 мг/л |
ВК, с дифенилкарбазидом |
— |
ТС «Хромат-тест» |
|
27. |
Никель (Ni2+) |
0-10-100-1000 мг/л |
ВК, с диметилглиокси-мом |
— |
ТС «Никель» |
| Наименование модуля | Полезный объём, л | Габаритные размеры, мм | Масса не более, кг |
| Ранец | 100 | 400×300×850 | 17 |
| Баул | 100 | 730×340×470 | 15 |
| Набор-укладка для фотоколориметрирования «Экотест-2020-К» | 8 | 420×220×190 | 4 |
Комплект поставки УКВ-2:
|
|
Состав |
Кол-во мест |
|
|
|
УКВ-1 |
1. 11 тест-комплектов, комплект тест-систем (8 шт.), войсковой индивидуальный комплект химического контроля ВИКХК (5 шт.), набор реактивов-стандартов, поднос (2 шт.), набор принадлежностей для тестирования воды, средства индивидуальной защиты, документация в укладке для полевых выездов ранцевой 2. 10 тест-комплектов в двух баулах |
3 |
|
|
УКВ-2 |
1. УКВ-1 2. Набор-укладка для фотоколориметрирования |
4 |
|
|
|||
|
Дополнительная комплектация. Штатные войсковые средства для контроля воздуха и поверхностей на ОВ, АХОВ, СДЯВ (поставка данных средств контроля производится после согласования с правообладателем) |
– |
||
