УКЛ-32 ультразвуковая механизированная установка контроля листа

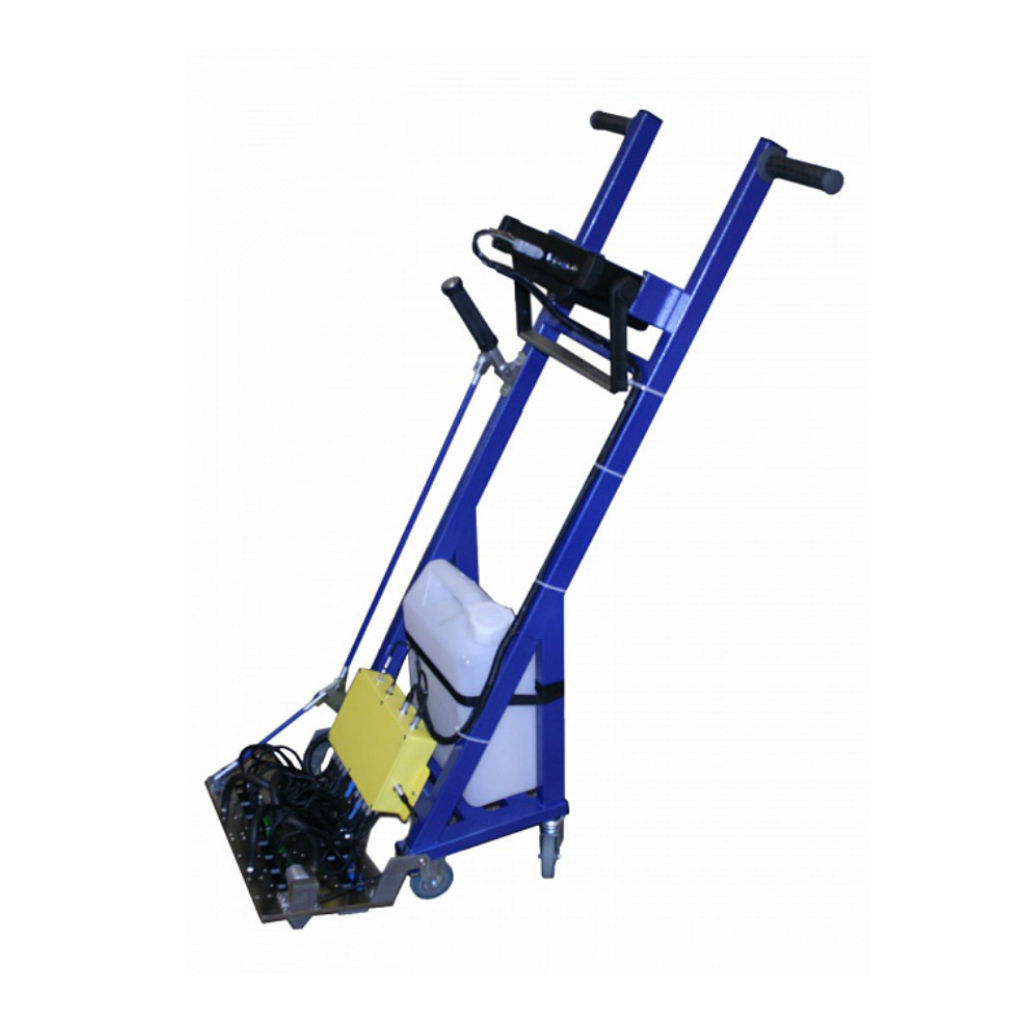

Загрузка...Ручная механизированная установка УКЛ-32 предназначена для контроля листового проката с целью выявления дефектов основного металла на толщинах до 400 мм и габаритных размерах контролируемого листа соизмеримых с размерами акустического блока установки.
Функционально установка УКЛ 32 состоит из:

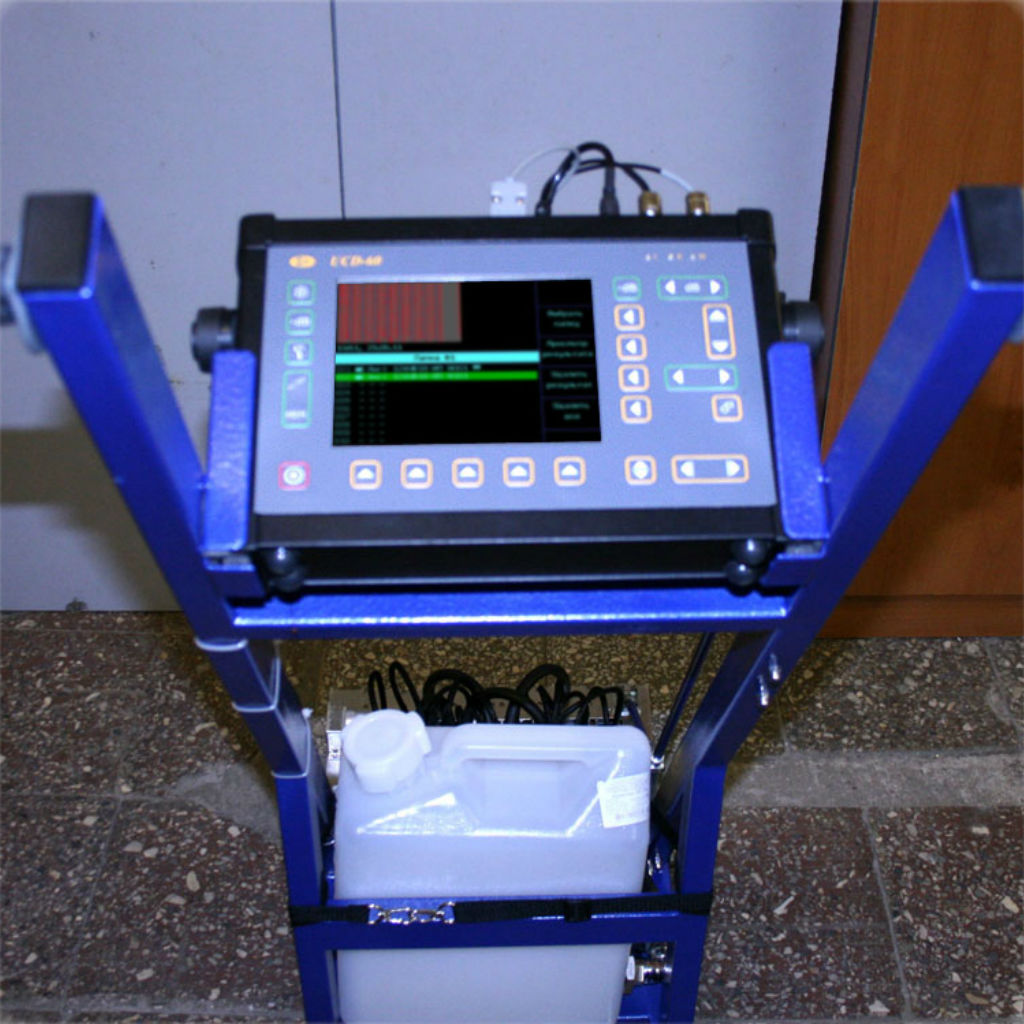

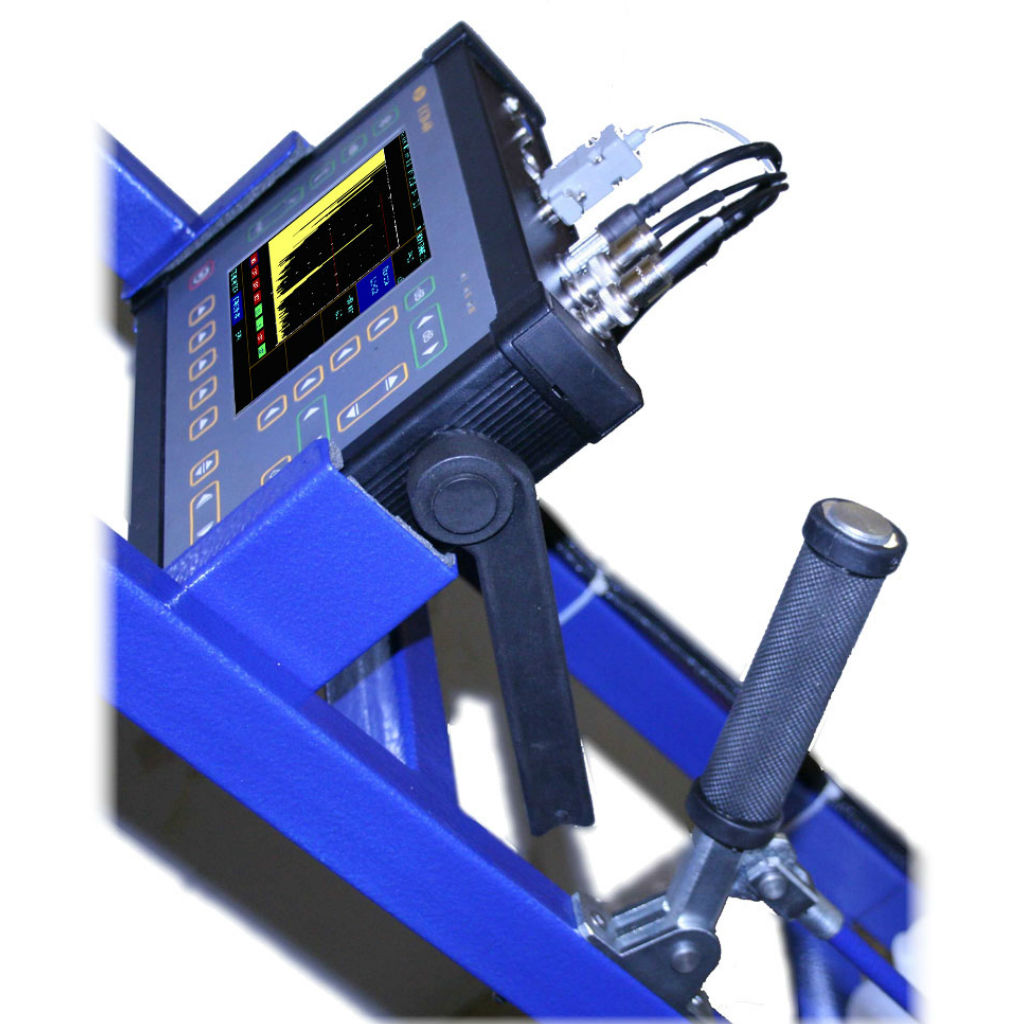

- Блок обработки информации – современный многоканальный высокочастотный ультразвуковой дефектоскоп УСД-60-8К, который средством измерения и включен в государственный реестр РФ под №34808-10. Дефектоскоп зарекомендовал себя как надежный измерительный инструмент и участвует в составе других ультразвуковых установок, в том числе в составе механизированного дефектоскопа сканера УСД-60-8К WeldSpector для контроля протяженных объектов (мостовых конструкций и тд.), а так же сварных соединений труб большого диаметра.

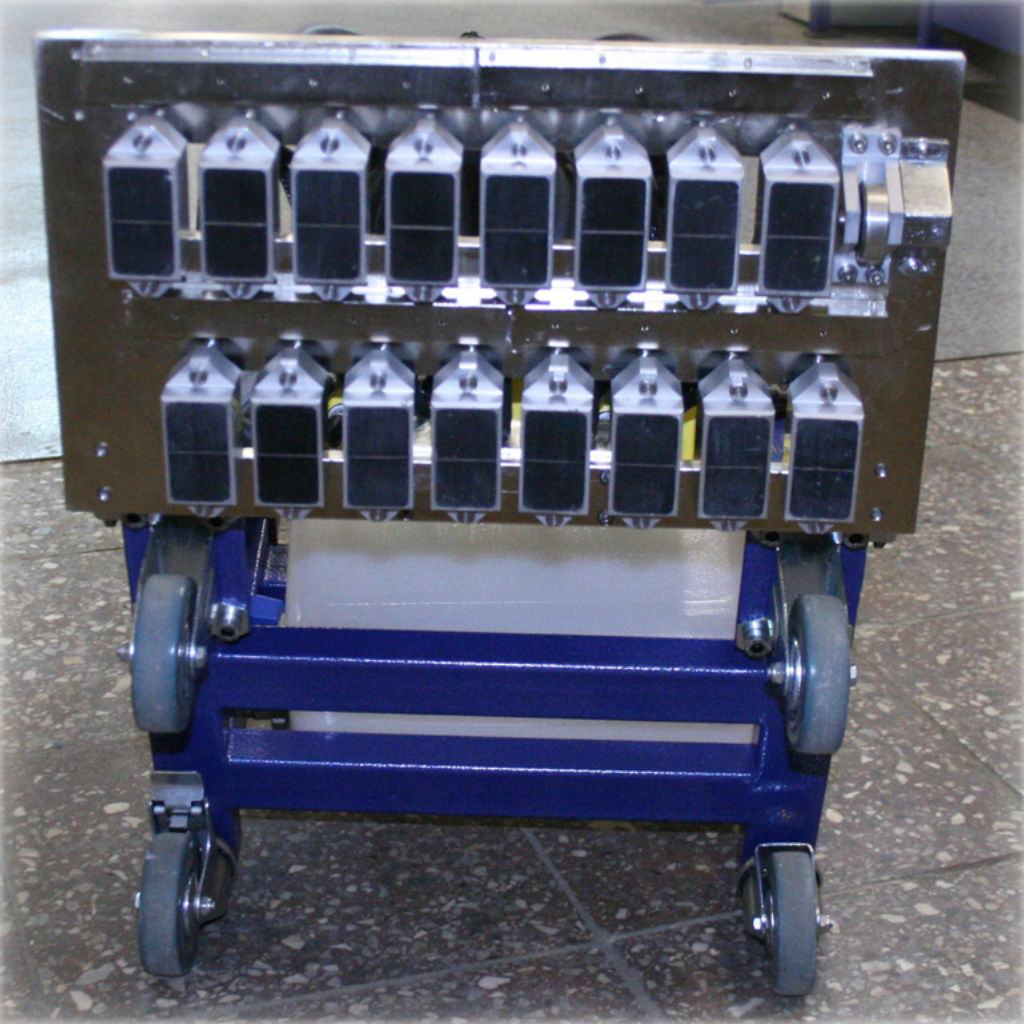

- Акустический блок — 16-ти элементный, 32-х канальный блок наклонных преобразователей и высокоскоростной 32-х канальный электронный коммутатор. В качестве датчика пути, для обеспечения привязки сигнала к координатной развертке использован специальный водозащищенный энкодер.

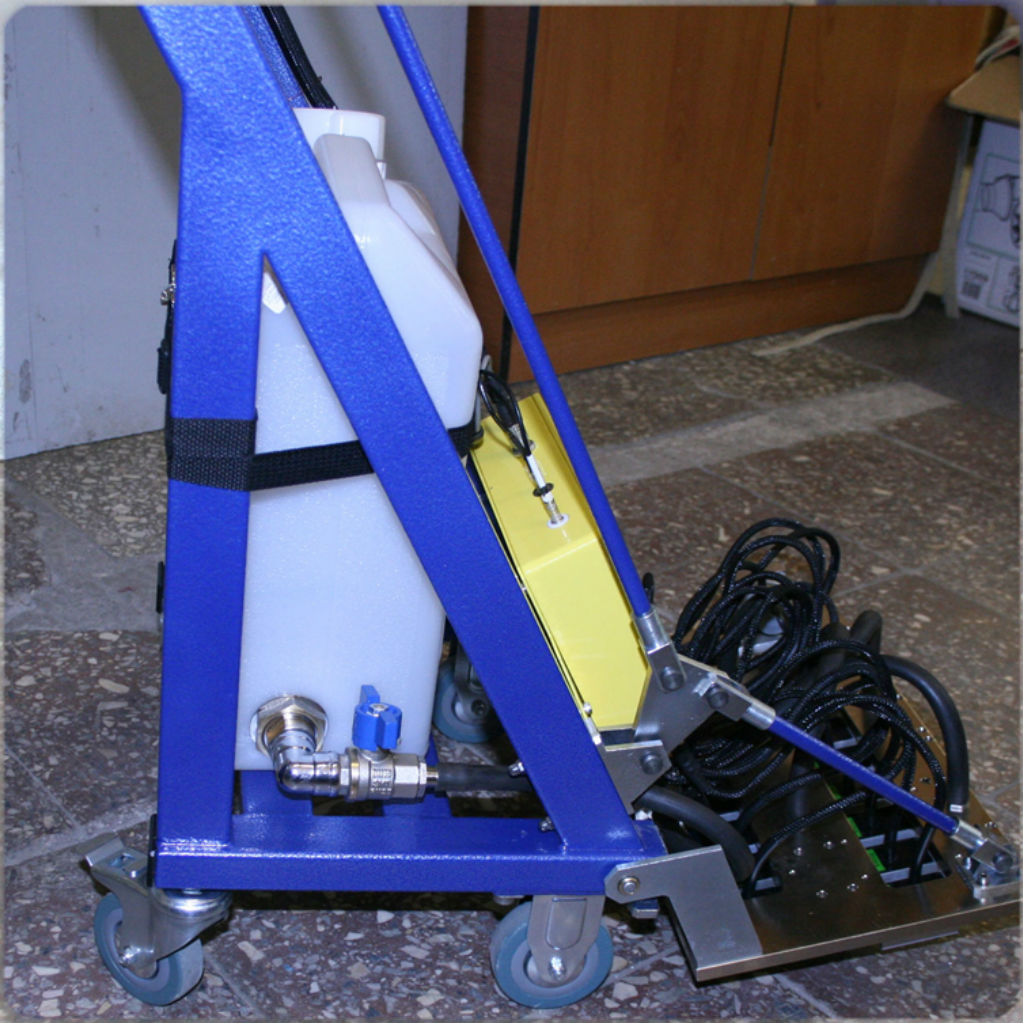

- Система подачи контактной жидкости (включая резервуар для жидкости) непосредственно в зону контроля.
- Механизированное устройство передвижения и сканирования. Механическое устройство оснащено колесами. Спуск/Подъем, а так же обеспечение надежного прижима (акустический контакт) акустического блока преобразователей осуществляется посредством встроенного рычага.
Особенности установки УКЛ-32:
- Высокая производительность контроля листового проката
- Работа на прямом солнечном свете и при отрицательных температурах
- Возможность автоматической калибровки на контроль листа заданной толщины
- Автоматический контроль акустического контакта
- До 6-8 часов работы от аккумулятора
- Оценка размеров дефекта
- Отдельная настройка каждого канала
- Вывод сигналов в виде А-, С- скана
- Интерфейс Ethernet
Технические характеристики установки УЗК |
|
| Ширина акустического блока (ширина захвата зоны контроля при однократном проходе) | 300 мм |
| Минимальный шаг записи при сканировании | 1 мм |
| Максимальная толщина листа | 400 мм |
| Максимальная скорость сканирования | до 30 м/мин (с шагом 6мм), до 5 м/мин (с шагом записи 1 мм) |
| Производительность | до 500 м²/час |
| Объем данных сканирования, запоминаемых в терминале | 1 Гб |
| Наличие электронных маркеров стыковки дефектограмм секторов | есть |
| Шероховатость поверхности изделия | не хуже Rz80 |
| Эквивалентная площадь выявляемых отражателей | не хуже 0,5 см² |
| Режим отображения оперативной информации | А-скан, С-скан |
| Результаты контроля | дефектограмма изделия с привязкой к координатам, протокол контроля |
| Диапазон рабочих температур | от +5º C до +55° C (без применения низкотемпературных жидкостей) |
| Размер (В x Ш x Д) | 1400 мм x 400 мм x 400 мм |
| Масса | 15 кг |
|
Спецификация акустического блока |
|
| Тип | контактный 16 элементный блок с независимыми подпружиненными преобразователями |
| Типы преобразователей | 1 или 2-х канальные р/с ультразвуковые преобразователи 2,5 МГц и 5 МГц |
|
Спецификация ультразвукового дефектоскопа |
|
| Тип дефектоскопа | УСД-60-8К |
| Дисплей | Цветной, TFT 640 х 480 точек |
| Количество каналов контроля | 32 |
| Интерфейс дефектоскопа | Ethernet |
| Частотный диапазон | 0,5-15 МГц |
| Амплитуда зондирующего импульса | размах 100 В |
| Аккумулятор | Li-ion 8 А/ч |
| Время работы | 7 часов от аккумуляторов |
| Внешнее питание дефектоскопа | блок питания от сети 220 В, 50 Гц AC |
| Напряжение питания | 18V/3,5A DC |
| Диапазон рабочих температур | от -30º C до +55° C |
| Размер (В x Ш x Д) | 190 мм x 285 мм x 50 мм |
| Масса дефектоскопа | 3,5 кг с аккумуляторами |
Комплектация УКЛ-32:
- Электронный блок УСД-60-8К со встроенным Li-ion аккумулятором
- Механизированное устройство-тележка для контроля листа
- Ультразвуковой 32-х канальный блок с шириной 300 мм для толщин до 400 мм
- КМ-32 Коммутатор 32-х канальный
- FD32L Кабель соединительный для подключения дефектоскопа к коммутатору
- Бак для акустической жидкости
- Кабель 60-Ethernet-1m для связи с ПК
- Кабель 60-Ethernet-2m для связи с ПК
- Ethernet Switch для УСД-60
- Блок питания сетевой 18В / 220В
- Кабель СР50-Lemo00 — 2 шт.
- Преобразователь ультразвуковой П112-2,5-К12
- Преобразователь ультразвуковой П112-5-12/2
- Программное обеспечение на CD-диске
- Комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки)
- Кейс для дефектоскопа.
