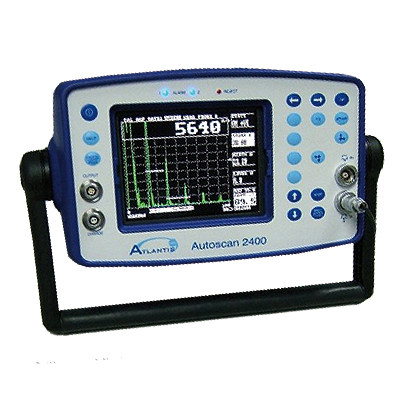

Ультразвуковой дефектоскоп Autoscan 2400 Sonatest

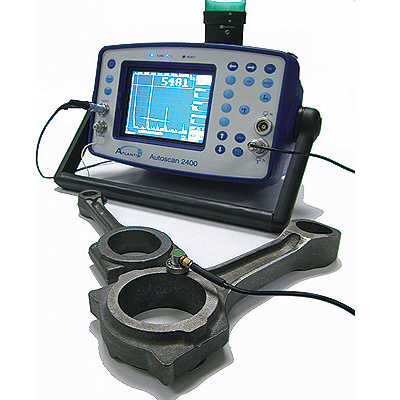

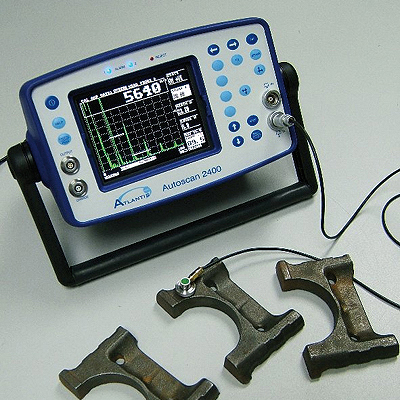

Ультразвуковой дефектоскоп Autoscan 2400 производства компании Sonatest — ультразвуковая система с сухим акустическим контактом для ручного и/или автоматизированного контроля изделий из чугуна на производственной линии.

Основы контроля включений графита в чугуне

Процессы формирования структуры, отливки и последующей термообработки определяют микроструктуру чугуна: вид, размер, форму и распределение состава. Требуемые механические и технологические свойства определяются микроструктурой, фактически, наличием свободных зерен графита и их распределением, в соответствии с чем, чугуны классифицируются: чугун с шаровидным графитом, серый, ковкий и белый.

Технология измерения скорости УЗК

Измерения изделий известной толщины

• Контроль без использования контактной жидкости;
• Эхо-импульсный метод;
• Точечный контроль;
• Точность зависит от вариаций толщины;
• Возможность измерений только на участках с параллельными поверхностями.

Измерения изделий неизвестной толщины

• Иммерсионный контроль;
• Теневой метод;
• Точечный контроль или сканирование области (отображение C-scan);
• Точность измерений не зависит от толщины объекта;
• Измерения только на параллельных участках.

Различия в форме графита, распределении и размере зерен могут существенно изменять скорость ультразвука в материале (3400-5600 м/с).

Компоненты системы

Autoscan 2400 имеет все возможности дефектоскопа MasterScan 380, включая дополнительно некоторые специфические функции, требуемые для контроля включений графита в производстве изделий из чугуна:

• Питание от сети;
• Пропорциональные выходы на передней панели прибора;
• Функция измерения скорости УЗК с отображением значения на дисплее (или с выводом на аналоговый выход);
• Задание пределов допуска измеренного значения скорости для автоматической сигнализации;
• Специальные среднедемпфированные преобразователи (2 или 5 MHz);
• Линия задержки в виде сменного резинового шарика(сухой контакт): сферическая, цилиндрическая с округленным торцом или тонкая мембрана, в зависимости от толщины объекта контроля. (Специальный состав резины для оптимального акустического контакта, акустического импеданса и износостойкости при нормальных механических нагрузках, работе на грубых поверхностях чугунных отливок).

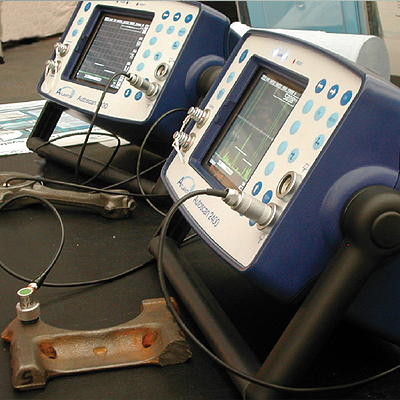

Система Autoscan 2400 может быть легко интегрирована в действующую или новую производственную линию для автоматизированного контроля включений графита с выдачей необходимых выходных сигналов на PLC, звуковые или сигнальные индикаторы, компьютер и т.д., имеющиеся на производственной линии.
