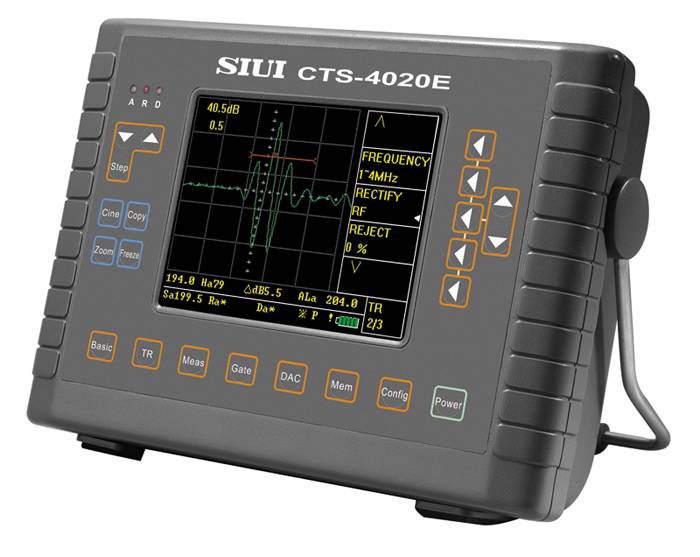

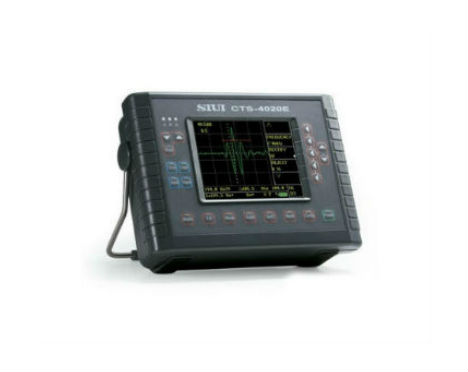

Ультразвуковой дефектоскоп CTS-4020E
Загрузка...Ультразвуковой дефектоскоп CTS-4020E
В CTS-4020E существует встроенная компьютерная система и сверхбольшая ИС конструкции, программируемая пользователем, которые сочетают в себе хорошую производительность крупных ультразвуковых систем в очень маленьком пространстве: по меньшей мере избытка чувствительности в 63 дБ будет достаточно для потребляемой мощности на обнаружение для крупных поковок или крупнокристаллических материалов.
Цветной TFT LCD нового типа обеспечивает оптимизированный эффект считывания и измерения, а также визуальный комфорт. Простая, но удобная функция поверхностного слежения за волной для хорошего обнаружения затопления. Вместе с новыми методами и новыми функциями, такими как кривая DAC (амплитудная коррекция расстояния), кривая TCG (временная регулировка), объемная память, Cine, Ethernet и USB порт, CTS-4020E становится практичным ультразвуковым дефектоскопом с отличной производительностью. Кроме того, быстрое время отклика цветного TFT LCD обеспечивает отображение быстрых сканирующих эхо-сигналов; панель с сенсорными кнопками надежна и удобна в эксплуатации. Его выдающийся ЭМС расчет значительно повышает полевую помехоустойчивость системы.
CTS-4020E:
| Модель | CTS-2020E | CTS-4020E |
| Количество каналов | 1 | |
| Погрешность аттенюатор | 12 дБ±1дБ | |
| Динамический диапазон | ≥30дБ | ≥30дБ |
| Уровень шумов | ≤20(1-4Мгц) | |
| Рабочий диапазон частот | 0,5-10 | |
| С 2мя шагами | ||
| 1-4/0,5-10 | ||
| Диапазон измерений глубины залегания дефекта | 0-6000мм (продольная волна по стали) | |
| Перестановка импульсов | 10-1000мм (продольная волна по стали) | |
| Задержка в призме | 0-200 μs | |
| Скорость ультразвука в материале | 1000-9999м/с | |
| Демпфирование | Низкое/Высокое | 30, 60, 150, 500 |
| Подавление | 0-80% | |
| Отображение сигнала на экране | Позитивное, негативное, полное, фильтр RF | |
| Регулировка усиления | 0-110дБ с шагом 0,5/2/6/12 | |
| Порт USB | 2 разъема USB | |
| Увеличение | 2 вида экрана нормальный и увеличенный | |
| Подключаемые принтеры | HP-1020, HP-1120, Cannon-S100SP | |
| Развертки | Формирование изображения А-скана | Формирование изображения А-скана |
| DAС | + | + |
| ВРЧ | + | + |
| Снимок экрана | Сохранить изображение экрана и экспортировать его на USB диск | |
| Видеозапись | — | До 30 секунд |
| USB | Данные могут быть сохранены на USB носитель | |
| Стробы | Два независимых строба | |
| Память | 500 наборов данных, включая настройку системы, статус дефектоскопии, и другие | 1000 наборов данных, включая настройку системы, статус дефектоскопии, и другие |
| Автоматическое усиление | Амплитуды эха в стробе автоматически скорректированы в назначенные амплитуды | |
| Настройка амплитуд: 40%/50%/60%/70%/80%/90%/100% | ||
| Запоминание пика | На дисплее огибающая формы волны | |
| Пик эхо-сигнал | Запоминание максимума сигнала | |
| Функция заморозки экрана | Заморозить форму волны на экране | |
| Автоматическая калибровка | Для установки задержки в призме и скорости звука в материале | |
| Режим калибровки: Скорость и задержка в призме, скорость, задержка | ||
| Измерение угла | + | + |
| Дисплей | ЖКИ дисплей 5,7 дюймов; 320×240 пикселей | |
| Время работы | ≥6ч | |
| Диапазон рабочих температур | От -10.°С до 40.°С | |
| Вес | 1,68 кг с аккумуляторами | 1,94 кг с аккумуляторами |
| Размер | 260х78х180мм (BxШхД) | 260х95х180мм (BxШхД) |
