Ультразвуковой дефектоскоп CTS-SUPOR
Ультразвуковой дефектоскоп CTS-SUPOR (Фазированные решетки, TOFD) — ультразвуковой дефектоскоп, с фазированной решеткой, реализацией TOFD метода, классический метод.
Ультразвуковой дефектоскоп...
Загрузка...по запросу
по запросу
Ультразвуковой дефектоскоп CTS-SUPOR (Фазированные решетки, TOFD) — ультразвуковой дефектоскоп, с фазированной решеткой, реализацией TOFD метода, классический метод.
Ультразвуковой дефектоскоп CTS-SUPOR совмещает возможность использования фазированных решеток и дифракционно-временного (TOFD) метода контроля.
SUPOR — это оптимальное распределение задач инспекции, простота в эксплуатации и устранение ограничений, связанных с радиографией.
Область применения:
Система SUPOR призвана упростить ультразвуковую дефектоскопию, повысить ее доступность и обеспечить соответствие международным нормам и стандартам. Все это становится возможным благодаря следующим факторам:
- Оптимизация распределения нагрузки специалистов при проведении инспекций
- Повышение производительности
- Устранение ограничений, существующих при радиографическом контроле сварных швов
- Упрощение ультразвукового контроля сварных швов
Система SUPOR специально предназначена для следующих целей:
- Инспекции при строительстве объектов энергетической промышленности
- Технический контроль перед вводом в эксплуатацию и в процессе эксплуатации
- Инспекции труб из углеродистой стали
- Инспекции кольцевых сварных швов
- Инспекции при одностороннем или двухстороннем доступе в зависимости от геометрических ограничений
CTS-SUPOR:
| TOFD/традиционный | Фазированная решетка | |||
| Диапазон частот | 0.5-25 МГц | 1-10 МГц | ||
| Частота дискретизации | 200 МГц | 50 МГц | ||

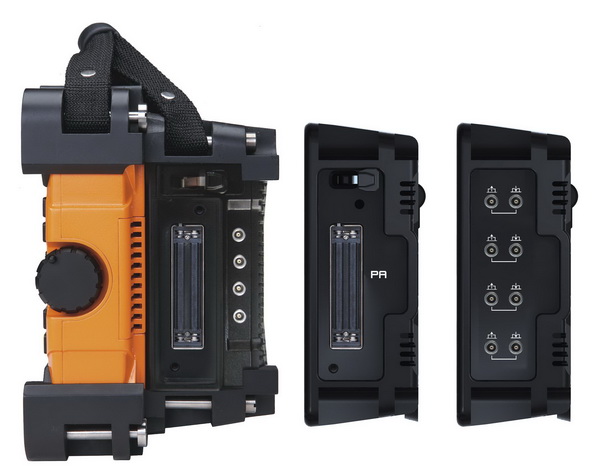

| Разъем для подключения преобразователя | Четыре разъема Lemo 00 | Один разъем 128-элементного датчика, функция авто определения датчика. | ||
| Передатчик импульсов | ||||
| PRF | 100-2000 МГц | 100-8000 МГц | ||
| Напряжение | Max.500V с шагом 50V | 0-110V с шагом 2V | ||
| Ширина импульсов | 10-600ns | 10-500ns с шагом 20ns | ||
| Демпфирование | 4 уровня | — | ||
| Задержка | — | 0-20μs, с разрешением 5ns | ||
| Фокусировка | — | Фокусировка луча | ||
| Приемник | ||||
| Усиление | 0-110dB, с шагом 0.5/1/2/6/12 | 0-80dB, с шагом 0.1/0.5/1/2/6/12 | ||
| Диапазон частот | 0.5-25 МГц | 1-10 МГц | ||
| Форма сигнала | Позитив, негатив, полный, радиосигнал | полный | ||
| Задержка | — | 0-20 μs, с разрешением 2.5ns | ||
| Фокусировка | — | 200МГц аппаратная динамическая фокусировка | ||
| Фильтр | 16 уровней | Автоматическая фильтрация. | ||
| Отсечка | 0-80% | — | ||
| Сканирование | ||||
| Виды сканов | A скан/TOFD | A/B/C/D скан | ||
| Редактирование скана | Доступно | Доступно | ||
| Сканер | Временное/Энкодер | Временное/Энкодер | ||
| Длина сканирования | Max.20 метров | Max.5 метров | ||
| Количество линий сканирования | — | Max.5 линий | ||
| Угловое сканирование | — | -89°-+89 | ||
| Количество каналов | 2 | 32 | ||
| Калибровка | ||||
| Диапазон | 5-1500мм | 0-1000 мм | ||
| Скорость | 1000-10 000м/с | 1000-10 000м/с | ||
| Задержка дисплея | -10-10 000 мм | 0-1000 мм | ||
| Калибровка нуля | 0-200 μs | — | ||
| Авто калибровка | Скорость, калибровка нуля ПЭП | — | ||
| Ручная калибровка | Скорость, калибровка нуля ПЭП | Скорость, задержка, чувствительность, ВРЧ | ||
| Усиление | ||||
| Измерение | Два строба: Измерение амплитуды, измерение расстояния между двумя сигналами. | Два строба: Измерение амплитуды, измерение расстояния между двумя сигналами. | ||
| Усиление | Весь диапазон | |||
| Порог усиления | 10-90% | |||
| Измерение | ||||
| Функции кривых | DAC/AVG | — | ||
| Другие функции | Заморозка A-скана, авто калибровка, измерение углов, запоминание пика сигнала, AWS D1.1/D1.5, USB интерфейс | — | ||
| Сигнализация | Световая и звуковая сигнализация | — | ||
| Отображение измерения | Отображение до 8 параметров. | |||
| Detection specification | ||||
| Горизонтальная линеаризация | ≤0.5% | — | ||
| Вертикальная линеаризация | ≤3% | — | ||
| Точность аттенюатора | 12±1dB | — | ||
| Динамический диапазон | ≥36 dB | — | ||
| Преобразователи | ||||
| ПЭП | Частота (МГц) | Размер элемента(мм) | Наименование | Частота (МГц) |
| 2/2.5/3.5 | D10 | TL5F64 | 5.0 | |
| 4/5 | D6 | TL5F64 | 5.0 | |
| 7.5/10 | D3 | TL4T8 | 4.0 | |
| TL2T8 | 2.5 | |||
| TL5F16 | 5.0 | |||
| TL2F16 | 2.5 | |||

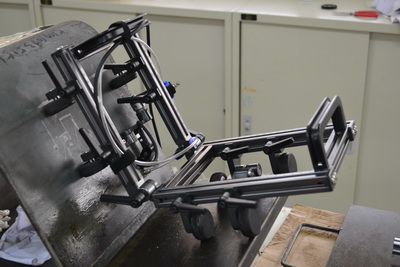

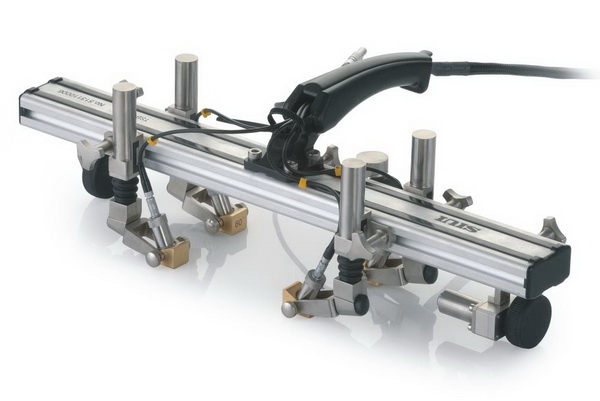

| Сканирующее устройство | ||||
| Наименование | TSB-1-P05/TSB-2-P05 | PAS-PO5 | ||
| Шаг энкодера | 0.5 мм | 0.5 мм | ||
| Метод перемещения | Ручное с подмагничиванием | Ручное с подмагничиванием | ||
| Количество каналов | 1 или 2 | — | ||
