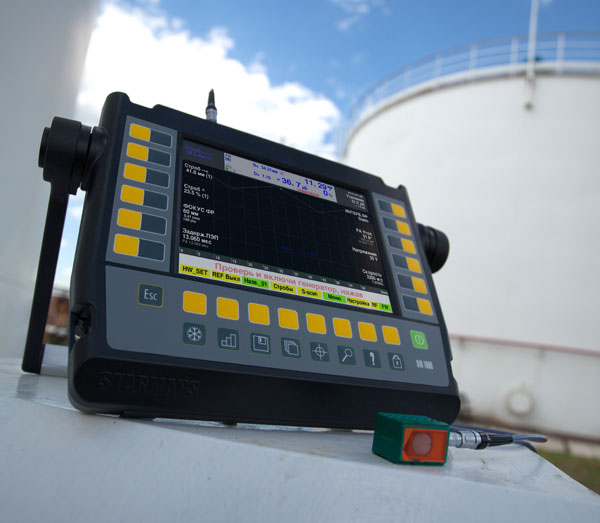

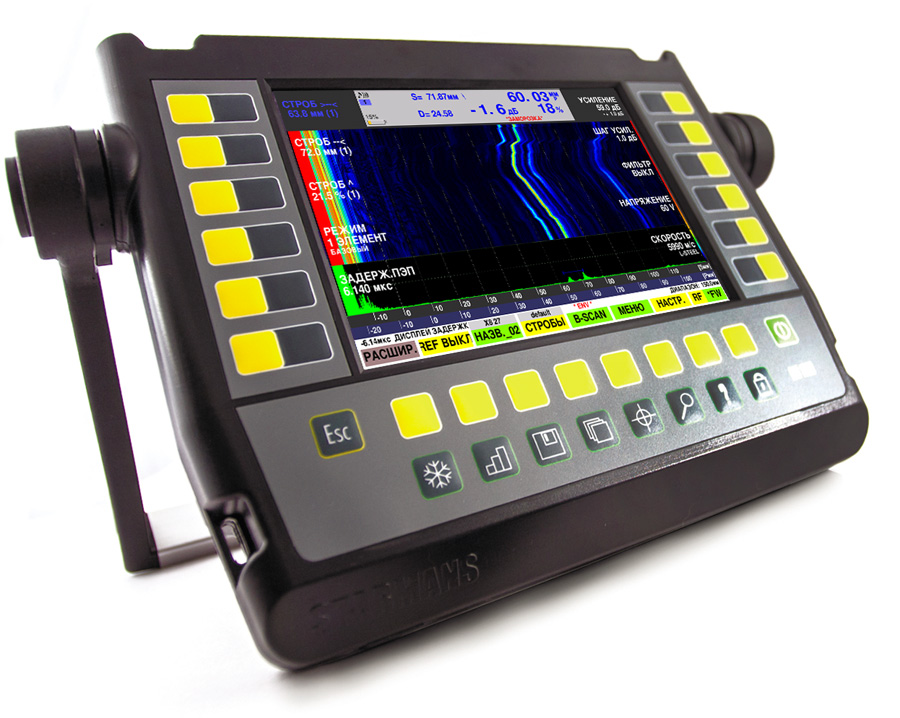

Ультразвуковой дефектоскоп DIO 1000 SFE

Ультразвуковой дефектоскоп DIO 1000 SFE — высокочастотный ультразвуковой дефектоскоп используется для того, чтобы выявлять различные дефекты традиционным методом. Данный прибор выпускается в Чехии, его производитель – компания «СТАРМАНС Электроникс». Эта модель является стартовой в данной линейке.

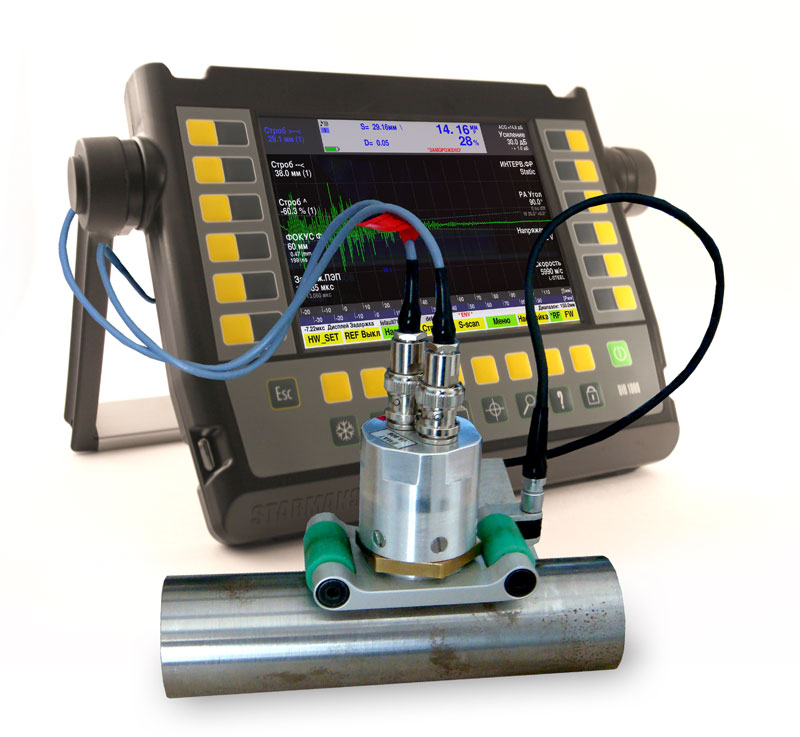

К преимуществам этой модели относится его легкость, компактность и, связанное с этим, удобство эксплуатации. Появляется возможность незатруднительной работы в труднодоступных местах без особого напряжения для дефектоскописта. Специалистов порадует и тот факт, что больше не понадобится специальный гель для проведения исследования, так как контроль в DIO 1000 SFE может производиться бесконтактно, с помощью электромагнитно-акустических преобразователей  (ЭМАП), что исключает использование контактной жидкости.

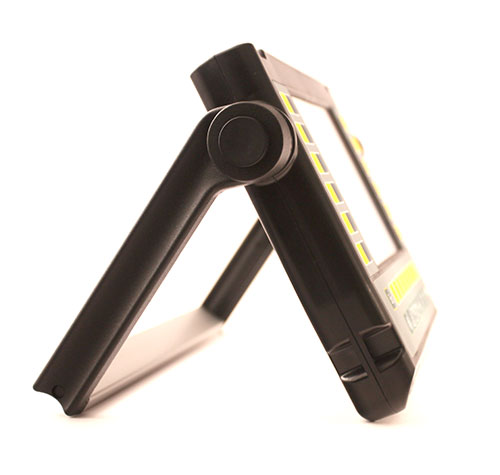

  Для любого дефектоскописта этот высокочастотный ультразвуковой дефектоскоп – настоящий прорыв. Это объясняется его выгодными во всех отношениях техническими характеристиками и параметрами, среди которых: компактные размеры 224х188х34 мм, небольшой вес, составляющий 1,3 кг вместе с аккумулятором, вышеупомянутая возможность бесконтактного контроля и очень гибкие настройки параметров генератора, дающие возможность получить отличные результаты даже от преобразователей прошлых поколений (согласованных и несогласованных). Также специалистов порадует удобный интерфейс и высокоинтуитивное управление.

В автономном режиме прибор может работать бесперебойно в течение 10 часов. Дефектоскоп оснащен удобным TFT дисплеем с разрешением 1024х768 pix и большим углом обзора. Цветной, антибликовый экран с регулировкой яркости подсветки, пригоден для работы при любом освещении.

  Техническая документация и меню полностью на русском языке.

Ультразвуковой дефектоскоп способен сохранять тысячи А-сканов и сотни настроек (память 16 гБ). Прибор полностью цифровой, но наличие высококачественных цифро-аналоговых преобразователей сигналов высокого цифрового разрешения, помогает получать наиболее точные результаты. Другими словами, производители попытались приблизить данное устройство к аналоговому типу, чтобы максимально уменьшить его погрешности.

Дефектоскоп DIO 1000 SFE — это незаменимый компонент в контроле качества.

Ультразвуковой дефектоскоп DIO 1000 SFE работает с любыми отечественными и зарубежными преобразователями.

Применение

Дефектоскоп DIO 1000 SFE сертифицирован в Федеральном Агенстве По Техническому Регулированию И Метрологии РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №42840), зарегистрирован в Государственном реестре средств измерений под №46948-11 и допущен к применению на территории Российской Федерации.

Ультразвуковой дефектоскоп DIO 1000 SFE имеет широкую область применения, его применяют там, где необходимо осуществить традиционный ультразвуковой контроль. Найти себе применение прибор сможет в тех сферах деятельности, где применяются материалы с высокой скоростью распространения волны.

•  Прибор активно применяют при проверке железных дорог, испытания проводят на материалах из стали с примесью марганца.
•  Проверка целостности цветных металлов и композитных материалов в авиационной индустрии.
•  Диагностика в литейной отрасли различных прокатов, деталей и поковок.

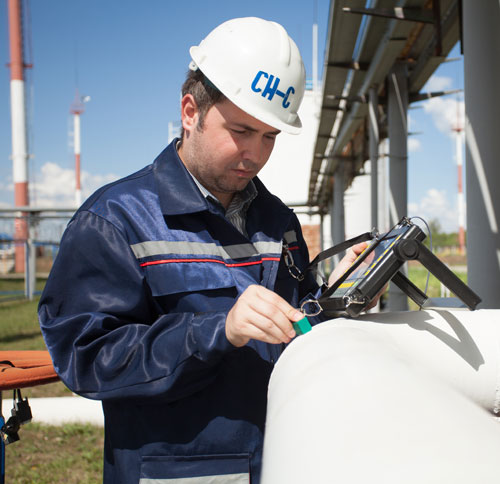

•  При строительстве трубопровода проверяют сварные соединения, диагностируют трубы из металла и пластика, проверяют, есть ли коррозия.
•  В автомобильной промышленности прибор используется для того, чтобы узнать, как качественно осуществлена точечная сварка.
•  Не лишним деффектоскоп будет и в энергетике, где он является хорошим подспорьем в проверке аустенитных швов, а также для контроля фланцев, валов и ступиц.

Его можно применять и в других отраслях, в которых требуется осуществить контроль ответственных конструкций.

Преимущества:

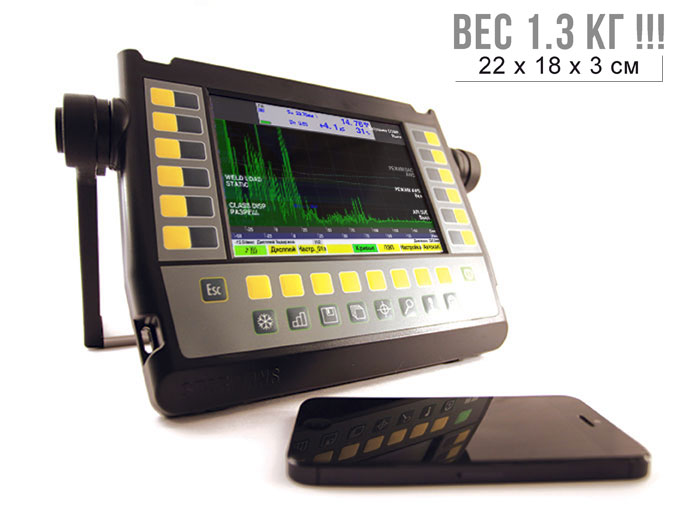

• СВЕРХЛЕГКИЙ — 1.3 кг !!!
• СВЕРХКОМПАКТНЫЙ — 22 х 18 х 3 см

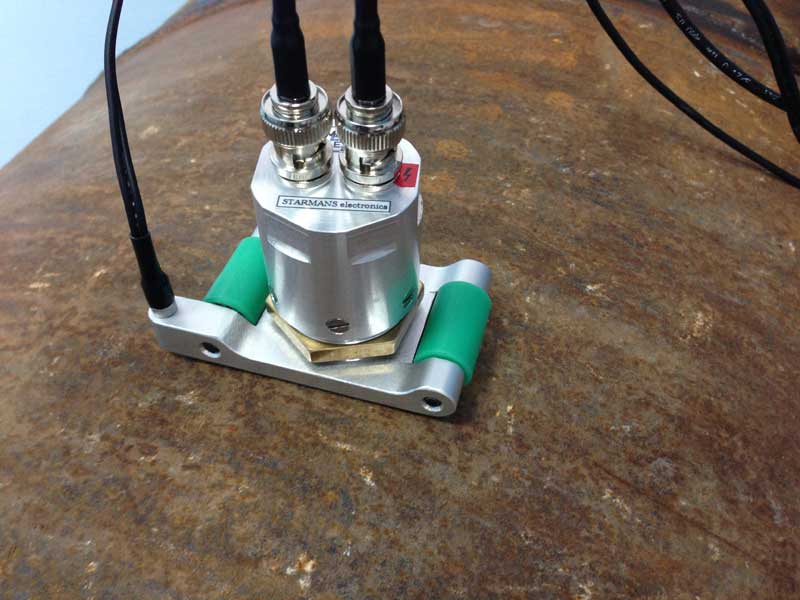

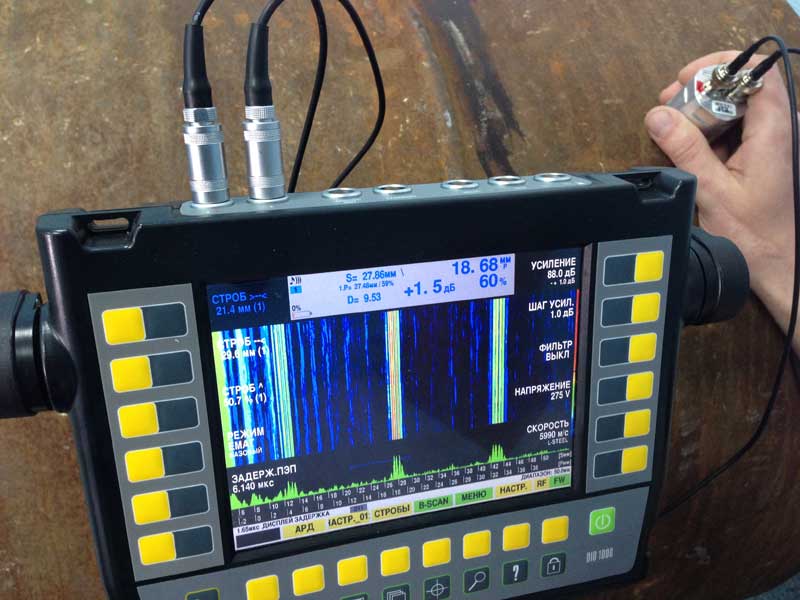

• Контроль без контактной жидкости — ЭМА
• Подключение и контроль сканером TOFD
• Мощный аккумулятор — время бесперебойной работы до 10 часов
• Высококонтрастный антибликовый дисплей высокого разрешения
• Подключение фото-, видео-камеры для сохранения изображений
• Полностью русифицированное меню и техдокументация
• Встроенная функция автоматической калибровки
• Подстройка яркости дисплея
• Полный набор прикладных функций для дефектоскописта
• Диапазон температур эксплуатации от — 20 до +60°C
• Глубина залегания вычисляется прибором автоматически, также автоматически определяется траектория звука и расстояние по поверхности. Одновременно с этим при применении датчиков с наклонным преобразователем отображается шаг, это возможно при помощи тригонометрической функции, которая определяет положение дефекта и корректирует его на кривые поверхности.
• Все величины пути могут быть измерены как в мм, так и в дюймах и мкс.
• У интерфейса прибора имеется 12 динамических функциональных позиций, к которым имеется быстрый доступ с помощью специальных клавиш.
• Режим толщиномера
• Автоматическое замораживание (пауза).
• При помощи частоты стробирования 200 МГц осуществляется преобразование к «аналоговому качеству».
• Встроенный калькулятор, который производит оценку сварных швов.
• Настройку существенно упрощает наличие автоматической калибровки.
• Прибор прошел проверку и внесен в реестр средств измерений.

Функции

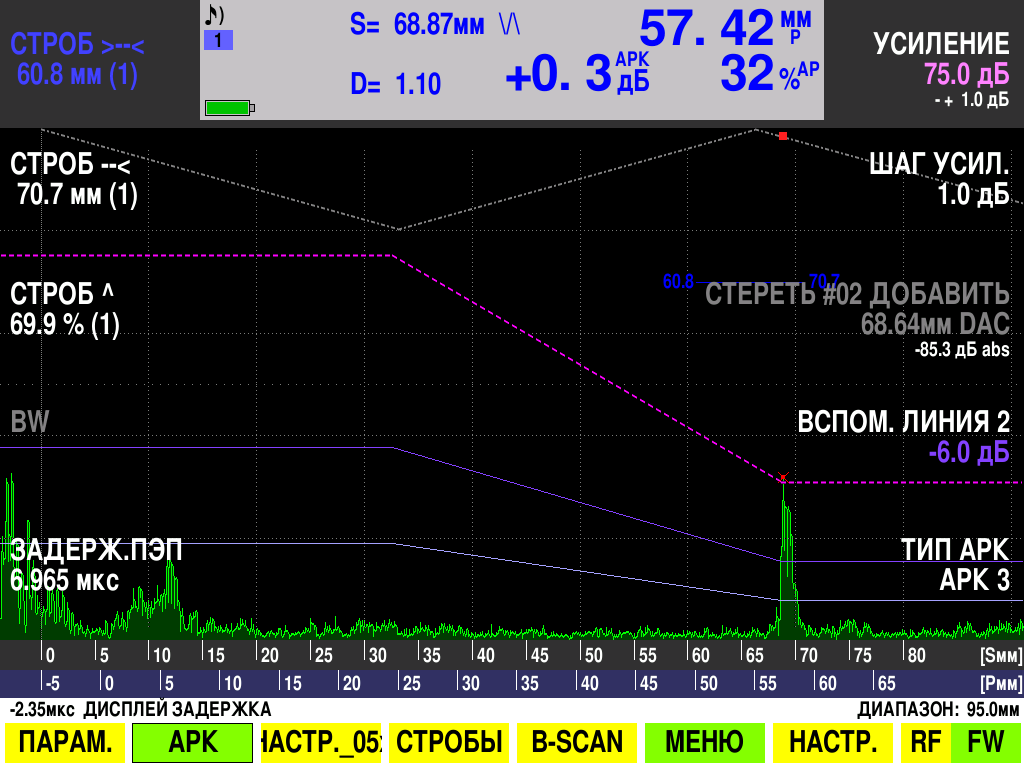

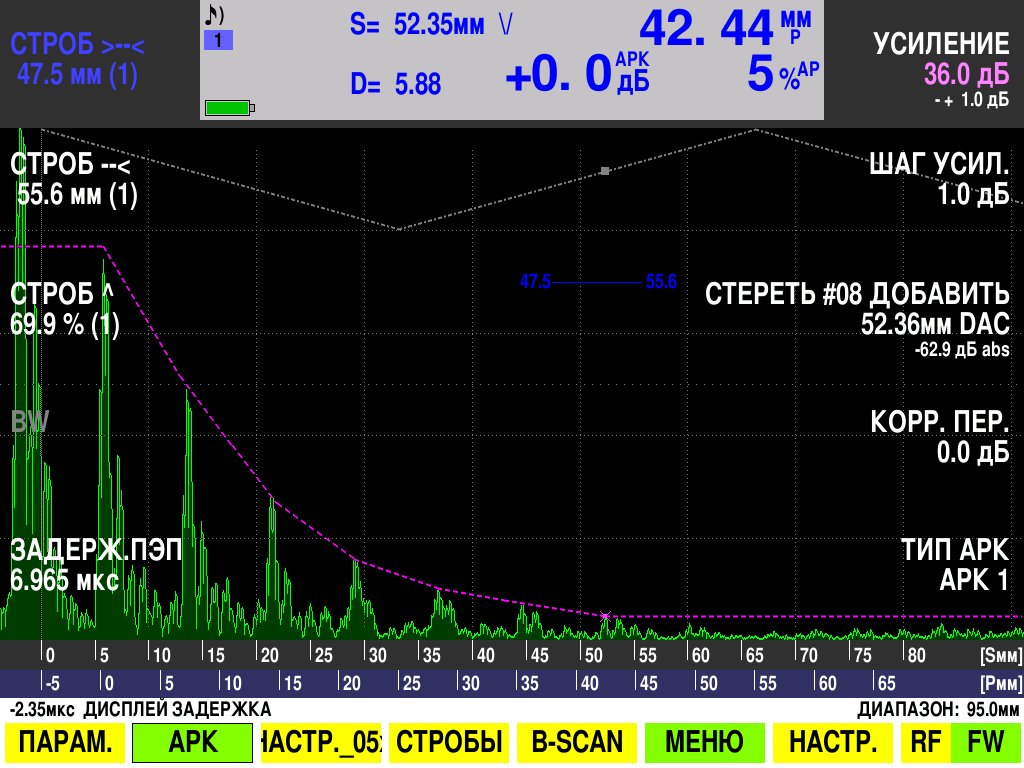

Динамический DAC (Коррекция амплитуды ВРЧ)

Кривая коррекции «амплитуда-расстояние». Функция, выполняющая выравнивание чувтвительности по зоне контроля. DAC кривая это — линия, соединяющая максимумы эхо-сигналов (до 20 точек) от идентичных отражателей расположенных на различной глубине. Дает более удобное предствление и определение количества эхо-сигналов различных интервалов и амплитуд, а также позволяет корректно определить размеры дефектов по всей контролируемой толщине контролируемого.

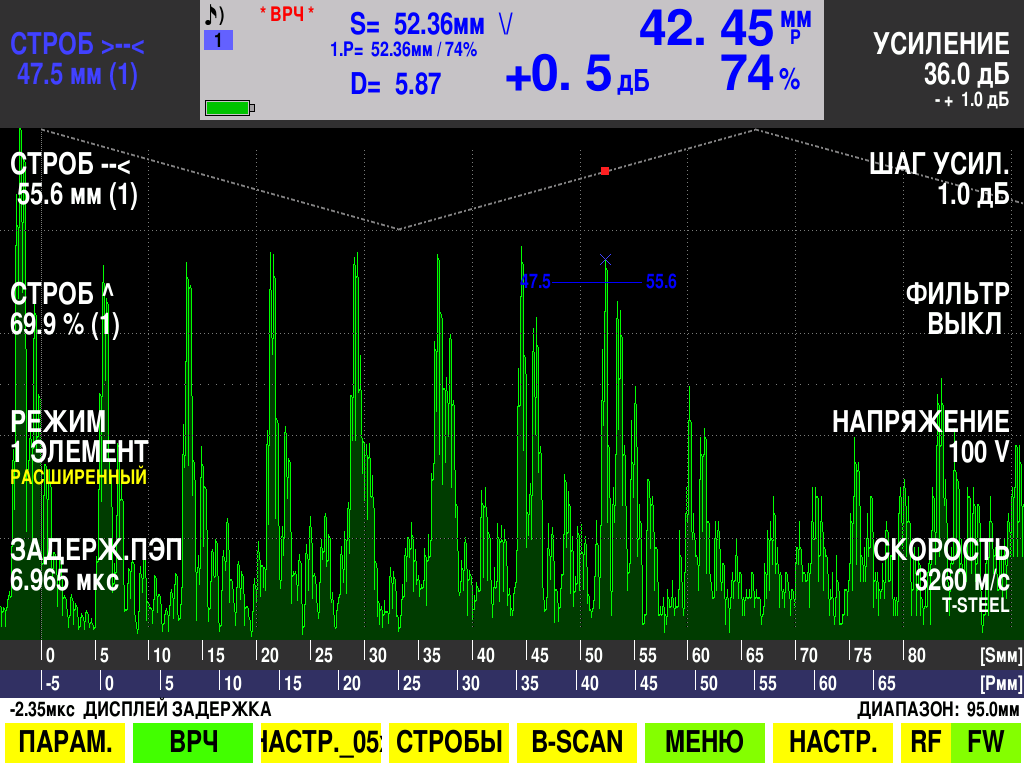

TCG Modes (Time Corrected Gain) — ВРЧ

ВРЧ (временная регулировка чувствительности) необходима для уменьшения реверберационных шумов в ближней зоне и выравнивание амплитуды по глубине.

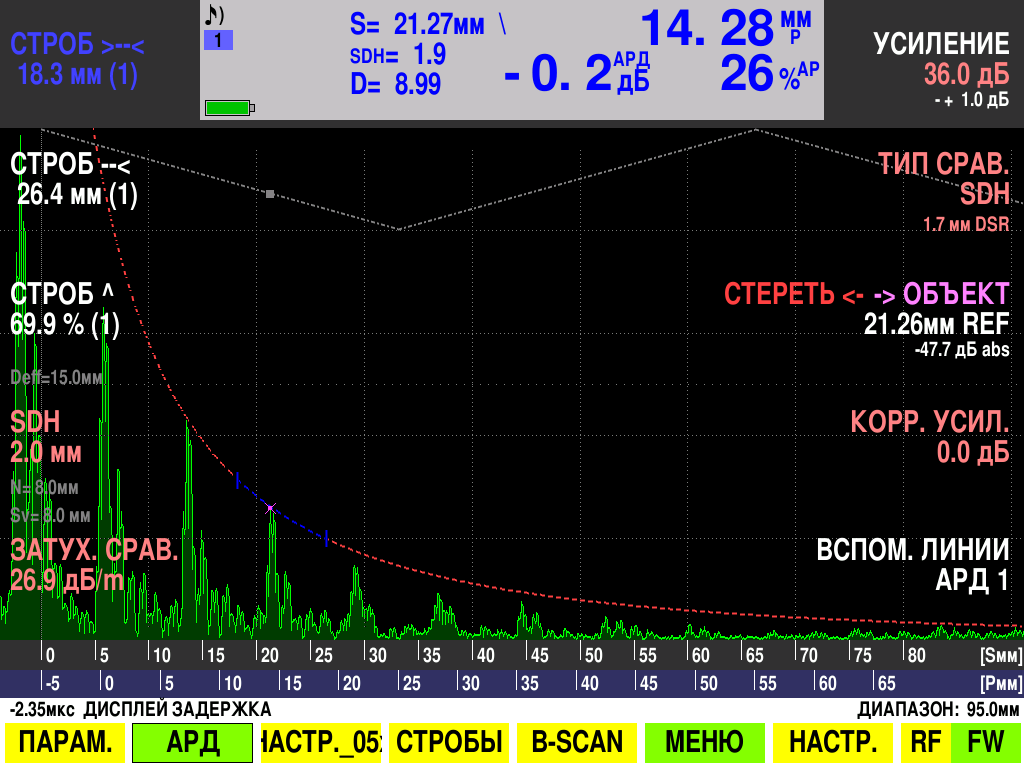

DGS (АРД-диаграмма)

Данный метод определения размера дефекта основан на оценивании эхосигнала с помощью диаграммы DGS, связанной с определенным типом датчика, а также контролируемым объектом. Диаграмма DGS представляет соотношение высоты эхосигнала, размера дефекта и расстояния до датчика.

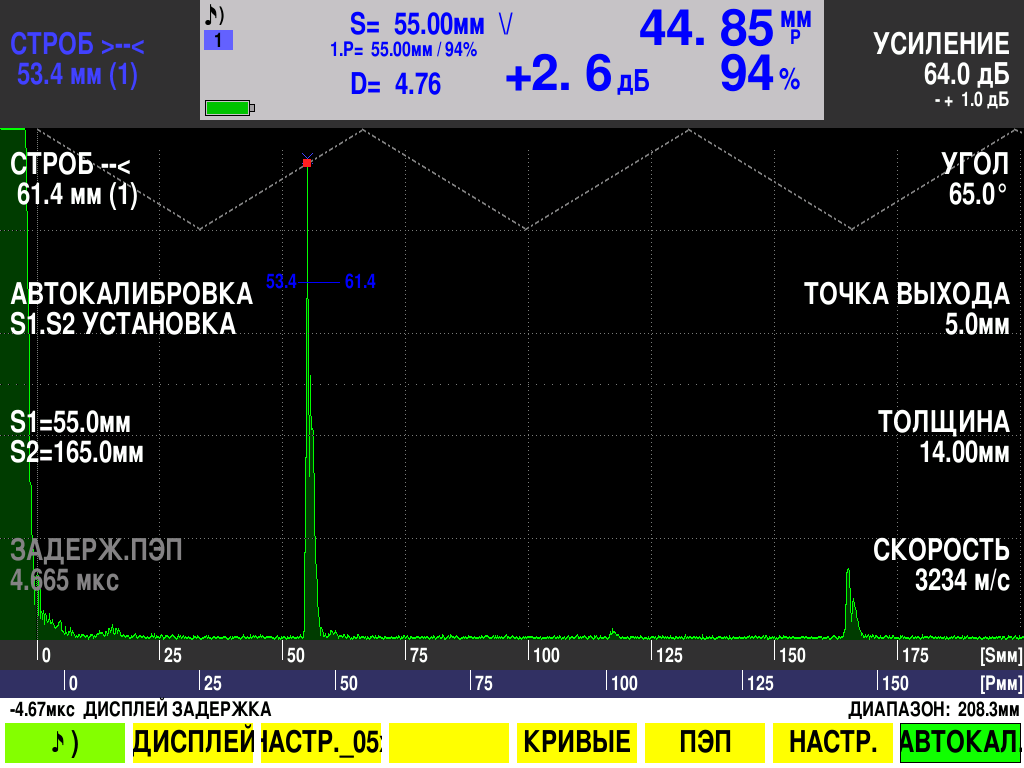

Автоматическая калибровка преобразователя

Автоматическая калибровка любого преобразователя на любом стандартном образце.

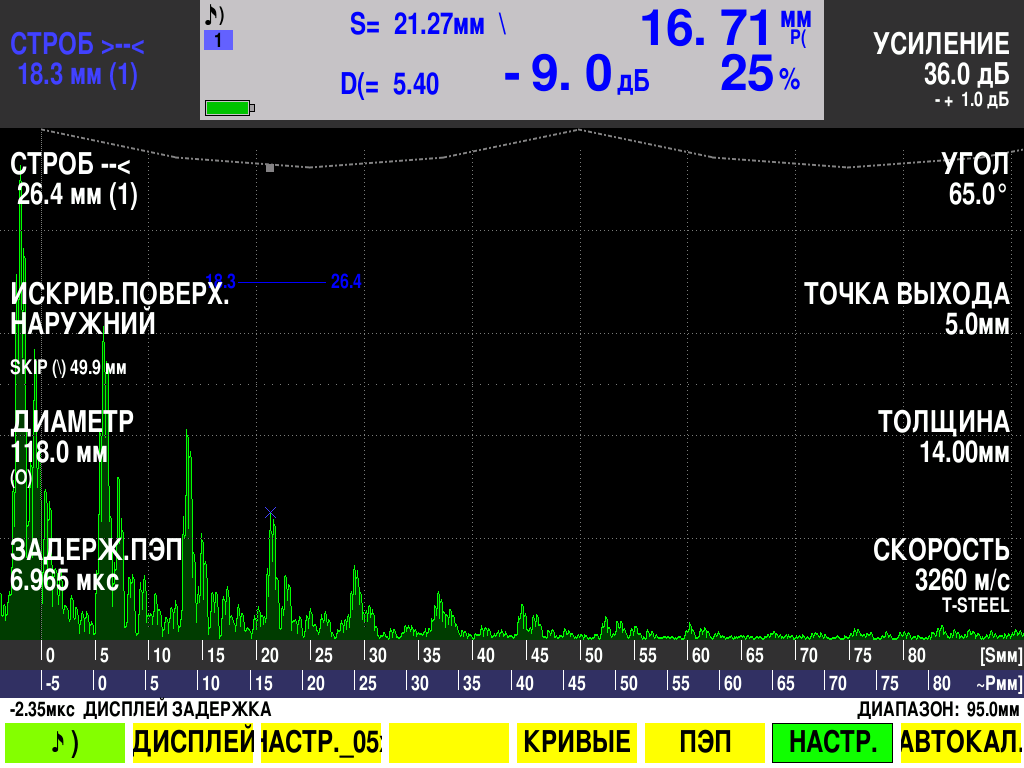

Curved Surface Metric

Является очень полезной функцией для проверки наклонными преобразователями на кривой поверхности объекта, который будет проверен.
