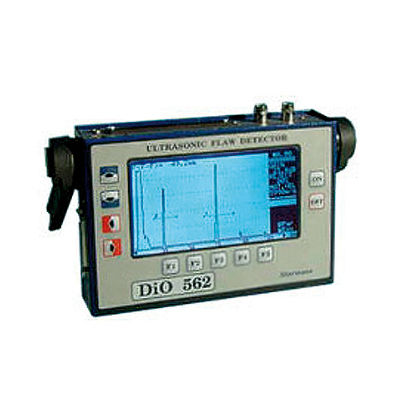

Ультразвуковой дефектоскоп DIO-562
Портативный цифровой ультразвуковой дефектоскоп DIO-562 — высоко производительный портативный цифровой ультразвуковой дефектоскоп с возможностью запоминания до 1000 протоколов с А-сканами и...
Загрузка...по запросу
по запросу
Портативный цифровой ультразвуковой дефектоскоп DIO-562 — высоко производительный портативный цифровой ультразвуковой дефектоскоп с возможностью запоминания до 1000 протоколов с А-сканами и представления результатов контроля на экране ПК в режиме реального времени.
Отличительные особенности DIO-562 :
- Большой экран с регулируемой яркостью.
- Стальной корпус.
- Голосовые комментарии к процессу измерений. VОдноканальное и двухканальное исполнение.
- Одного заряда аккумуляторов хватает на 8-ми часовую смену.
- Работа с продольными, поперечными, поверхностными и нормальными волнами.
- A-, B -сканы.
- Расширенные возможности оценки сигналов на замороженных А-сканах.
- Обмен данными с ПК в режиме реального времени, С-сканы.
Назаначение дефектоскопа DIO 562:
- A-скан – точечный контроль, общеизвестный метод ультразвукового контроля с использованием эхо-, зеркально-теневого и теневого методов; этот вид контроля осуществляют все современные цифровые дефектоскопы.
Сканирование по прямолинейной траектории с построением
- В-сканов – линейный контроль — может быть использован для решения следующих задачB-скан профиля толщины — непрерывные измерения толщины объекта контроля при перемещении прямого преобразователя по прямолинейной траектории; контролируется часть объекта непосредственно под преобразователем (по ходу луча);
- CB-скан при контроле плоскостных объектов поперечными, поверхностными и волнами Лэмба – непрерывные измерения амплитуды эхо-сигналов и координат отражателей при перемещении специального преобразователя на волны Лэмба по прямолинейной траектории, визуализация карты контроля; плоскостной объект контролируется на длину 0,5 – 1,5 м перпендикулярно линии перемещения преобразователя (в направлении распространения волны Лэмба);
Сканирование по прямолинейной траектории осуществляется по времени со скоростью заданной оператором.
Технические характеристики:
| Тип зондирующего импульса | Отрицательные прямоугольные импульсы |
| Амплитуда импульсов: | Прямоугольные импульсы 100 или 200 В на нагрузке 50 Ом |
| Длительность импульса: | 62 – 500 нсек с шагом 31 нсек |
| Режимы | Совмещенный и раздельный |
| Демпфирование | 33 и 330 Ом |
| Частота посылок | 10, 12, 15, 30, 50, 100 – 5000 Гц с шагом 50 Гц |
| Усиление | 0 – 100 дБ с шагом 0,1 дБ |
| Частотный диапазон | 0,5 – 20 МГц широкополосный и 3 узкополосных (2,5; 4; 5 МГц) |
| Скорость ультразвука | 100 – 9999 м/сек с шагом 1 м/сек |
| Диапазон развертки | 0 – 0,07 мкс, 0 – 0,6 мкс, 0 – 3,6 мкс |
| Задержка развертки | 0 – 1500 мкс |
| Диапазон углов преобразователей | 0 – 90 с шагом 1 |
| Диапазон изменения задержки в преобразователе | 0 – 100 мкс с шагом 0,01 мкс |
| Усреднение | По 2, 4, 8, 16, 64 измерениям |
| Представление на экране | Недетектированный сигнал; Детектированный сигнал (двухполупериодное высокочастотное, двухполупериодное низкочастотное, двухполупериодное выпрямление), спектр сигнала (FFT) |
| Отсечка | 0 – 99% высоты экрана с шагом 1% |
| DAC/TCG | Экспериментальные DAC-кривые, построенные по эхо-сигналам от одинаковых отражателей, расположенных на разных глубинах. Динамический диапазон 46 дБ, построение DAC/TCG по 5 точкам для детектированных и недетектированных сигналов |
| DGS | Стандартная библиотека на 18 преобразователей, возможно неограниченное расширение |
| Стробы | 3 независимых строба, коррекция амплитуды ±23,5 дБ |
| Начало и длительность стробов | Регулируются во всем диапазоне развертки и задержки экрана с шагом 0,1 мм |
| Порог строба | 5 – 95 % высоты А-скана с шагом 1% |
| Режимы измерений | Измерение толщины (4 режима). Измерение проекционного расстояния, глубины залегания, акустического пути луча. Все измерения производятся по пику и по фронту. |
| Заморозка (А-сканы и спектр сигналов) | Полная заморозка Заморозка пика сигнала В режиме заморозки возможны все виды измерений, в том числе перенос стробов |
| Способы представления данных | Запоминание А-сканов по выбору оператора, профиль толщины, СВ-скан объекта контроля (в плане) |
| В-развертка | По времени, заданному оператором |
| Зона контроля | Устанавливается с помощью задержек экрана и в призме, развертки, скорости ультразвука и других параметров дефектоскопа |
| Постпроцессинговый анализ | Просмотр А-сканов, записанных оператором в процессе контроля; Просмотр В-, СВ-сканов для используемого метода контроля |
| Протоколы контроля | Распечатка и сохранение в формате Word параметров контроля и записанных А-сканов, возможность создавать собственные шаблоны протоколов контроля |
| Емкость памяти | Файлы настроек с А-сканами и/или спектрами сигналов – не менее 1000; Файлы настроек с В-сканами – не менее 100 Не менее 10 мин голосового сопровождения |
| Выходы | RS-232 (com-port) |
| Экран | 120х65 мм жидкокристаллический, 240х128 пикс, с регулируемой подсветкой |
| Органы управления дефектоскопом | Герметичная клавиатура на передней панели с дополнительными программируемыми клавишами |
| Питание | Сеть переменного тока 200 – 240 В частотой 70 Гц, работа от аккумуляторных батарей 12 В 8 А/час до 8 часов непрерывной работы |
| Корпус прибора | Стальной корпус (IP 53) |
| Размеры | 185х130х40 с аккумуляторами |
| Масса | 2,3 кг с аккумулятором |
Комплект поставки дефектоскопа:
- Дефектоскоп DIO-562 с аккумулятором
- Для DIO562-2К кабель BNC-Lemo 0 2 шт.
- Зарядное устройство
- Кабель RS 232 для соединения с ПК
- Транспортный чемодан
- CD-диск с программным обеспечением
- Портативная сумка
- Инструкция по эксплуатации
- Кабель BNC-BNC 2 шт.
- Свидетельство о первичной поверке
- Кабель BNC-Lemo 0 2 шт.
- Копии сертификатов
