Ультразвуковой дефектоскоп RapidScan 2 с фазированной решеткой
Загрузка...Ультразвуковой прибор на фазированных решетках для поиска дефектов в металлах, пластмассах и других однородных материаллах
Гарантия на ультразвуковой дефектоскоп RapidScan 2: 12 месяцев.

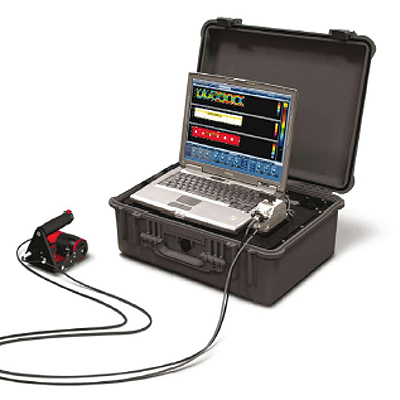

Дефектоскоп RapidScan 2
Ультразвуковой дефектоскоп RapidScan 2 — это портативный дефектоскоп с C-scan высокого разрешения. Дефектоскоп RapidScan 2 имеет новейший роликовый преобразователь, включающий ультразвуковую фазированную решетку из 128 элементов, выполняет C-scan за время, обычно ассоциируемое с иммерсионными системами контроля.
RapidScan 2 включает в себя модуль, содержащий мощный процессор и патентованное ультразвуковое оборудование, стандартный портативный компьютер, специализированное програмное обеспечение, устройство дистанционного управления и уникальный роликовый преобразователь. Роликовые преобразователи могут быть сконструированы в соответствии с требованиями Заказчика, отражающими размер фазированной решетки, количество элементов и частоту (1-15 МГц).
Типовые области применения дефектоскопа RapidScan 2 включают контроль композитных материалов на основе углеродных волокон, выявление расслоений, трещин, дефектов поверхности, очаговой коррозии, газовых пор, включений инородных материалов и контроль целостности клеевых соединений.
Принцип действия дефектоскопа RapidScan
С целью обеспечения широкой полосы и высокой скорости сканирования в RapidScan 2 используется линейная ультразвуковая фазированная решетка. Электроника задает перемещение ультразвукового пучка вдоль решетки с частотой следования импульсов до 100 кГц. Таким образом, обеспечивается высокоскоростное линейное сканирование объекта контроля. Высокоскоростная посылка импульсов совместно c быстрым сохранением данных контроля обеспечивают выполнение 200 линейных сканов в секунду, позволяя быстро перемещать фазированную решетку (со скоростью до 200 мм/сек) по поверхности объекта контроля с помощью новейшей конструкции роликового преобразователя. Испытания, проведенные на изделиях для авиакосмической промышленности, показали, что сканирование области 1 м2 с высоким разрешением (0.8 мм x 0.8 мм), может быть осуществлено менее чем за 2 минуты.
Примеры использования дефектоскопов RapidScan:
-
Контроль расслоения материала
-
Контроль соединения поверхностного и внутреннего слоев в металлической ячеистой конструкции
-
Контроль малозаметных повреждений от ударов
-
Обнаружение дефектов поверхности
-
Контроль металлических конструкций
-
Определение нарушения ориентации волок
-
Сканирование больших поверхностей
Общие
— Напряжение источника питания: универсальный источник питания (110-240 В)
— Габаритные размеры (Ш × Г × В): 520 × 375 × 210 мм
— Масса: 15 кг
Прикладное программное обеспечение
— Одновременное получение сканов A, B, C в реальном времени
— Одновременное получение нескольких C-сканов
— Функция построения карт больших площадей
— Мощная функция постобработки данных использующая полную волновую форму сигнала
— Детектирование: радиосигнал, полная волна, полуволна, положительная полуволна, отрицательная полуволна
— Высокоскоростное представление данных B-скана (>200 Гц стандартно)
— До 6 стробов с детектированием пиков нескольких эхосигналов, сигнализацией и измерением
— Программные средства для оценки и анализа данных: инструменты Линия, Прямоугольник, Окружность, Эллипс, Многоугольник
— Анализ гистограмм: минимальное, максимальное, среднее значения, среднее квадратическое отклонение
— Интерфейс пользователя с полностью настраиваемой цветовой палитрой
— Скорость сканирования: 200 мм/с (64 элемента, 2 строба, 1 000 точек A-скана, точность 0,8 мм)
— Размер файла данных до 2 Гб
Интерфейс пользователя
— Процессор: Pentium M
— Операционная система: Windows XP/2000
— Ввод данных пользователем: стандартная клавиатура с раскладкой на заказанном языке
— Дисплей: 14 дюймов TFT с разрешением 1024 x 768 LCD
— Накопитель на жёстких дисках: 60-80 Гб
— Интерфейсы: 10/100 baseT Ethernet, USB, Wi-Fi, Bluetooth, CD-DVD+/-R RW
— Память: 2 Гб
Генератор зондирующих импульсов
— Тип волны: отрицательная прямоугольная
— Амплитуда генератора: -70 В
— Длительность импульса: 25-250 нс, с возможностью регулировки с шагом 0,5 нс
— Макс. частота следования импульсов: 100 кГц
— Число активных каналов: 32
— Макс. число каналов: 128
Приёмник
— Ширина полосы пропускания системы: 1-22 МГц
— Величина усиления: 80 дБ
— ВРЧ: количество точек: 16
— Разрешение по амплитуде: 0,3 дБ
— Разрешение таймера: 10 нс
— Суммарная поправка: 80 дБ
— Крутизна фронта импульса: 0-40 дБ/мкс
Цифровая обработка данных
— Сбор данных: процессор цифровой обработки сигналов на основе вентильной матрицы с эксплуатационным программированием
— Частота: 100 МГц
— Динамический диапазон: 12 бит
— Память: 4 Мвыборки
Роликовый преобразователь (фазированная решетка)
— Центральная частота: 2, 5, 10 МГц
— Полоса пропускания: >60% (-6 дБ)
— Расстояние между элементами: 0,8 мм*
— Ширина активной матрицы: 50 мм*
— Количество элементов: 64*
— Апертура: поддерживается формирование 8, 16, 24 и 32 ультразвуковых пучков
— Макс. длина кабеля: 10 м для частоты 5 МГц
— Тип разъёма: 260-штырьковый типа «Cannon» с нулевым усилием сочленения
— Водонаполненный резиновый протектор с малым затуханием сигнала
— Вращательный импульсный датчик положения
— Подпружиненная тележка для быстрого сканирования
