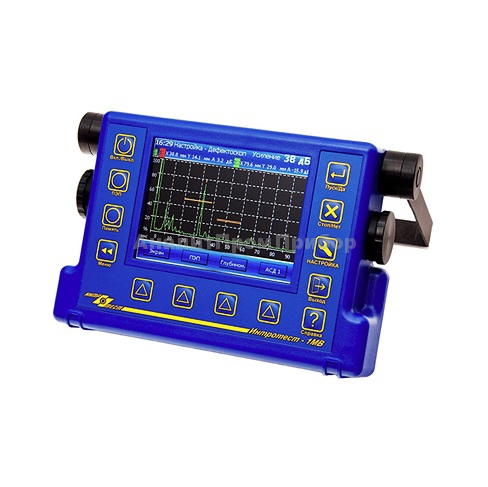

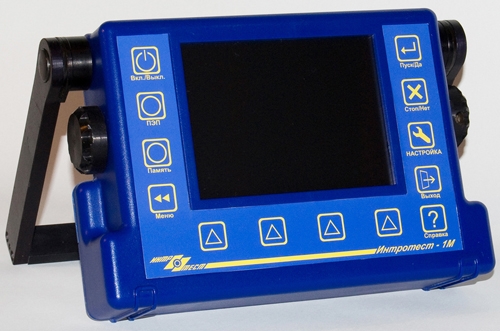

ИНТРОТЕСТ-1М дефектоскопы ультразвуковые
Загрузка...Ультразвуковой дефектоскоп ИНТРОТЕСТ-1М — переносной ультразвуковой прибор для поиска внутренних дефектов в материале.
Сертификаты и удостоверения на ультразвуковой дефектоскоп:
- Сертификат об утверждении типа средств измерений Российской Федерации. Ультразвуковой дефектоскоп Интротест-1М внесен в Государственные реестр средств измерений РФ.
- Регистрационное удостоверение в Перечне специальных средств измерений гражданской авиации (ССИ) РФ.
Гарантия: 12 месяцев.
Назначение:
Портативный ультразвуковой дефектоскоп предназначен для контроля материалов, заготовок, изделий и оборудования в различных отраслях. Дефектоскоп может применяться в производственных и полевых условиях.
Дефектоскопы ультразвуковые Интротест-1М ‑ это современные цифровые приборы, имеющие простое, понятное управление и обладающие следующими функциями:
- параметров настройки;
- сохранение параметров преобразователей;
- сохранение и просмотр результатов контроля (до 500 А-разверток);
- сохранение комментария оператора к результатам контроля;
- подключение к персональному компьютеру для передачи данных и печати протокола контроля;
- работа от автономного источника питания или от сети 220B.
Преимущества ультразвукового дефектоскопа ИНТРОТЕСТ-1М:
- возможность предварительной настройки в лабораторных условиях, сохранение параметров настройки с последующим вызовом из памяти при контроле;
- возможность сохранения результатов контроля, просмотр и анализ результатов после проведения контроля;
- печать протокола контроля; возможность распечатки эхограммы и параметров контроля.
Технические характеристики ультразвукового дефектоскопа ИНТРОТЕСТ-1М:
|
Технические характеристики |
Модификация |
||
|
Интротест-1М |
Интротест-1МВ |
Интротест-1МН |
|
| Диапазон частот, МГц |
0,7 — 14 |
0,8 — 30 |
0,04 — 14 |
| Диапазон контроля, мм |
2400 |
600 |
4800 |
| Скорость ультразвуковой волны, м/с |
500 — 10000 |
||
| Количество каналов |
1 |
||
| Генератор:амплитуда зондирующего импульса, Вдлительность импульса, нс |
125; 300 ≤350 |
50 — 300 50 — 200 |
125; 300 ≤350 |
| Усилитель:максимальная чувствительность, мкВвходное сопротивление, Ом |
100 50; 300 |
40 50 |
100 50; 300 |
| Регулировка усиления, дБ:диапазоншаг регулировки |
100 0,2; 6 |
110 0,2; 6 |
100 0,2; 6 |
| Задержка развертки, мкс |
0 — 800 |
0 — 200 |
0 — 1600 |
| Дискретность при измерении расстояний, мм:в режиме дефектоскопав режиме толщиномера |
0,1 0,001 |
0,1 0,001 |
0,1 |
| Погрешность глубиномера, мм:в режиме дефектоскопав режиме толщиномера |
± (0,5 + 0,01×x) ± (0,005 + 0,005×x) |
± (0,5 + 0,01×x) |
|
| Представление сигналов на дисплее |
В детектированном виде В высокочастотном виде |
||
| Способы измерения амплитуды сигнала |
Относительно начала отсчета в дБ Превышение над уровнем строба в дБ |
||
| Типы разверток |
А — скан |
||
| Автоматическая сигнализация дефектов |
Два независимых строба Световая и звуковая сигнализация Выход для наушников |
||
| Временная регулировка чувствительности:ДиапазонДлительность зоны ВРЧ, мксКоличество точек кривой ВРЧ |
24 0,2 — 800 20 |
80 0,2 — 200 20 |
24 0,2 — 1600 20 |
| Характеристики цифрового глубиномера:Способы измеренияИзмеряемые величины |
По пику; по фронту; по переходу через «0» Координаты X, Y; толщина; интервал между двумя сигналами; координаты X, Y при контроле однократно отраженным лучем с учетом толщины стенки. |
||
| Режим стоп-кадр |
Заморозка А-скана |
||
| Память |
200 А-сканов с параметрами сигнала в стробе 20 комплектов настроек дефектоскопа Параметры 20 ПЭП |
||
| Режим толщиномера:Диапазон толщин, ммПогрешность толщиномера, мм |
0,5 — 200 ± (0,005 + 0,005×L) |
||
| Характеристики дисплея |
Электролюминисцентный, 320х240 пикселей, 118х88 мм, угол обзора 170° |
||
| Представляемая информация |
Информация о текущих настройках Информация о сохраненных настройках Просмотр сохраненных А-сканов |
||
| Связь с компьютером |
RS232 Передача результатов контроля из памяти дефектоскопа в компьютер, печать протокола контроля Передача данных из компьютера в дефектоскоп |
||
| Питание |
От сети ~ 220 В или от аккумулятора |
||
| Температурные пределы эксплуатации дефектоскопа |
— 15°С ÷ 40 °С |
||
| Габаритные размеры, ммМасса (с аккумулятором), кг |
270х160х64 2,7 |
||
| Преобразователи | По заказу комплектуется преобразователями | ||
Базовый комплект поставки универсального ультразвукового дефектоскопа ИНТРОТЕСТ-1МВ:
- дефектоскоп ИНТРОТЕСТ-1МВ
- преобразователи, 4 шт. (по заказу)
- кабель для подключения преобразователя, 2 шт. (по заказу)
- кабель для подключения к компьютеру, 1 шт.
Базовый комплект поставки универсального ультразвукового дефектоскопа ИНТРОТЕСТ-1МН:
- дефектоскоп ИНТРОТЕСТ-1МН
- кабель для подключения преобразователя, 2 шт. (по заказу)
- блок питания 220 В, 1 шт.
Дополнительные принадлежности к дефектоскопам ИНТРОТЕСТ-1М:
- сумка для работы в полевых условиях и переноски;
- дополнительные ультразвуковые преобразователи;
- зарядное устройство;
- кабели для подключения ПЭП;
- кабель для подключения к компьютеру;
- стандартные образцы предприятия (Образцы СОП);
- зарядное устройство;
- ультразвуковые гели.
