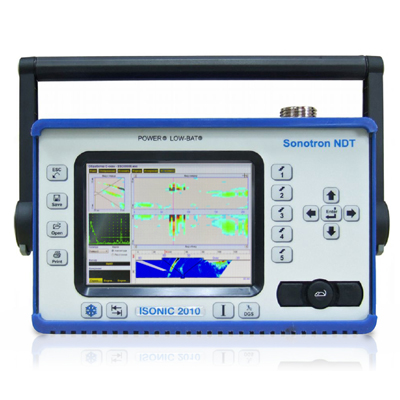

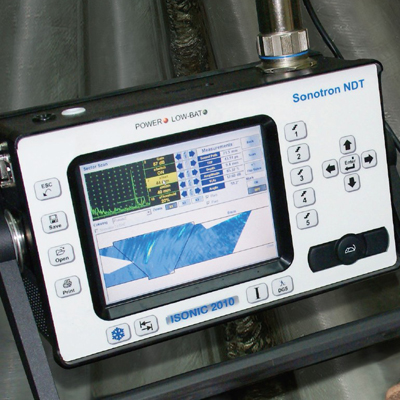

Ультразвуковой дефектоскоп ISONIC 2010
Загрузка...Дефектоскоп ISONIC 2010 является уникальным сочетанием технологии фазированных решеток возможностей работы со стандартными УЗ преобразователями и технологией TOFD.
Обеспечивает запись и отображение 100% исходных данных. Сочетание подобной функциональности с компактностью, легкостью и возможностью работы от батарей делает этот прибор незаменимым для всех видов ультразвукового контроля.
Дефектоскоп поддерживает работу с фазированными решетками в режиме 32:32. В этом режиме прибор работает с независимо регулируемыми излучающей и приемной апертурами, в каждой из них может быть представлено до 32 активных элементов. Группы элементов фазированной решетки, образующие излучающую и приемную апертуру, могут быть полностью или частично согласованы или полностью разделены, что обеспечивает большую гибкость в выборе угла падения, фокусного расстояния, типа излучаемой и принимаемой волны, включая прямое преломление и дифрагированный режим преобразованного сигнала.
Каждый канал оснащен собственным А/Ц преобразователем. Параллельный запуск, А/Ц преобразователь и цифровая синхронизация в реальном времени обеспечивает любую структуру и размер излучающей и приемной апертуры. Выполнение фокального закона за один цикл передачи/приема УЗ импульса позволяет получить максимальную скорость прозвучивания.
Дефектоскоп ISONIC 2010 оснащен независимым каналом для использования обычных УЗ датчиков и проведения TOFD, возможна запись как в раздельном, так и в совмещенном режимах работы генератора/приемника.
Особенности:
- 100% запись А-Скана в любой точке контролируемого объекта;
- прорисовка геометрии сварного соединения, в том числе V-образной разделки кромок, таврового сварного соединения, углового сварного соединения, а также кольцевых сварных соединений, позволяющая точно определить местоположение найденного дефекта;
- измерение геометрических размеров дефекта: глубины залегания, условной ширины и протяженности;
- документирование полученных результатов в табличном виде, с А-Сканом найденных дефектов, максимальной амплитуды и геометрических размеров дефектов.
| Встроенный компьютер: | AMD LX 800 – 500МГц |
| Размер единичного файла записи результатов: | 50 — 20000 мм (2″ — 800″), автоматическая прокрутка |
| Дисплей: | Сенсорный 6.5″ высокой яркости, 640 x 480 пикселей |
| Управление: | Манипулятор “мышь” |
| Интерфейс: | 2 x USB, Ethernet |
| Операционная система: | Windows™XP Embedded |
| Корпус:: | Алюминиевый ударопрочный с ручкой для переноса, класс защиты IP 53 |
| Размеры: | 265x156x139 мм — с батарей |
| Вес: | 3.580 кг — с батарей |
Модуль Фазированных Решеток
| Тип импульса: | Биполярный прямоугольный импульс |
| Время нарастания импульса: | <7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта) |
| Амплитуда импульса: | Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом |
| Длительность полуволны импульса: | 50 — 600 нс с шагом в 10 нс |
| Излучающая апертура: | 1 — 32 |
| Фазирование (излучающая апертура): | 0 — 100 мкс с разрешением в 5 нс |
| Частота повторения импульсов: | 10 — 5000 Гц с шагом в 1 Гц |
| Принимающая апертура: | 1 — 32 |
| Усиление: | 0 — 100 дБ с шагом в 0.5 дБ |
| Низкий уровень шумов: | 85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц |
| Частотный диапазон: | широкополосный, 0.2 — 25 МГц |
| АЦ преобразование: | 100 МГц 16 бит |
| Наложение сигналов принимающей апертуры: | В режиме реального времени, без мультиплексирования |
| Фазирование (принимающая апертура): | В режиме реального времени 0 — 100 мкс с разрешением 5 нс |
| Режимы отображения A-скана: | ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна) |
| DAC /ВРЧ для фокусных законов: |
|
| Стробы для фокального закона:
|
2 независимых стробирующих импульса/неограниченное расширение |
| Начало и длительность строба:
|
Регулировка в диапазоне длительности задержки и развертки с шагом 0.1 мм /// 0.001″ |
| Порог:
|
5 — 95 % высоты A-Скана, регулировка с шагом 1 % |
| Число фокальных законов:
|
8192 |
| Режимы сканирования и визуализации: |
|
| Метод сбора данных:
|
100% необработанные данные |
Канал генератора/приемника для стандартных или TOFD датчиков
| Число каналов | 1 или 2 |
| Работа генератора/приемника (8 или 16
каналов): |
|
| Тип импульса: | Биполярный прямоугольный импульс |
| Время нарастания импульса: | <7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта) |
| Амплитуда импульса: | Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом |
| Длительность полуволны импульса: | 50 — 600 нс с шагом в 10 нс |
| Режимы: | Раздельный / Совмещенный |
| Частота повторения импульсов: | 10 — 5000 Гц с шагом в 1 Гц |
| Усиление: | 0 — 100 дБ с шагом в 0.5 дБ |
| Низкий уровень шумов: | 85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц |
| Частотный диапазон: | широкополосный, 0.2 — 25 МГц |
| Цифровой фильтр: | 32 КИХ полоса пропускания с регулировкой нижнего и верхнего порогов |
| Режимы отображения A-скана: | ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна), Спектр сигнала (быстрое преобразование Фурье) |
| DAC / ВРЧ: |
|
| АРД диаграммы: | Стандартная база данных для 18 преобразователей/неограниченное расширение |
| Стробы: | 2 независимых стробирующих импульса/неограниченное расширение |
| Начало и длительность строба: | Регулировка в диапазоне длительности задержки и развертки с шагом в 0.1 мм /// 0.001″ |
| Порог:: | 5 — 95 % высоты A-Скана, регулировка с шагом 1 % |
| Режимы измерений: | 27 автоматических режимов с возможностью расширения; режим измерений с двумя скоростями УЗ для многослойных материалов |
| Показания дисплея: | Структуры; Учет кривизны поверхности / толщины объекта / переотражений луча при контроле наклонными датчиками; Автоматическая калибровка скорости звука и задержки для всех типов датчиков |
| Заморозка” (A-скан и спектр сигнала): | Полная “заморозка” — A-сканы и спектр сигнала / Заморозка пика сигнала — A-Сканы/ Для зафиксированных сигналов доступны все виды измерений, включая перенос стробов, а так же изменение усиления в пределах ±6дБ |
| Режимы сканирования и визуализации: |
|
| Метод сбора данных: | 100% необработанные данные |
Рекомендуемый комплект поставки:
электронный блок ультразвукового дефектоскопа ISONIC 2010 с источником сетевого питания;
- аккумуляторная батарея для дефектоскопа ISONIC;
- зарядное устройство для аккумуляторной батареи дефектоскопа ISONIC;
- защитный резиновый чехол;
- ультразвуковая фазированная решетка на 32 независимых элемента, частотой — 5,0 Мгц (2,25 или 7,5 Мгц);
- сменная наклонная призма;
- сменная прямая призма (20 мм или 40 мм);
- энкодер;
- жесткий кейс для перевозки.
