Электроискровой дефектоскоп Inspector
Загрузка...Искровой прибор для проверки сплошности изоляционных покрытий труб и других защитных покрытий на металле

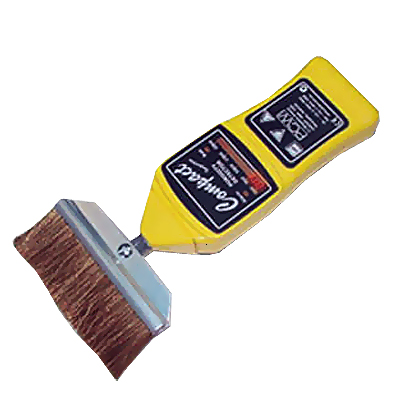

Электроискровой дефектоскоп постоянного тока PCWI «INSPECTOR»
- Превосходен для выявления пористости, пропусков.
- Портативный прибор для работы одной рукой, предназначенный для облегчения труда инспектора.
- Прибор весит только 460 г.
- Две модели: до 10 кВ или до 20 кВ, работающие от блока питания с длительным сроком службы.
- Соответствует требованиям ASTM G62-87 (1998); NACE RP0274-98; NACE RP0490-2001; NACE RP0188-99; ASTM D4787-93 (1999); JIS G-3491; JIS G3492; ANSI/AWWA C214-89; ANSI/AWWA C213-94 и ISO 2746:1998.
ПРИМЕНЕНИЕ ДЕТЕКТОРА ПОРИСТОСТИ INSPECTOR
- Выявление пористости в покрытиях сосудов, вентилей, насосов, в зонах соединения трубопроводов и обычный контроль и техническое обслуживание.
- Пригоден для выполнения широкого ряда требований по испытанию и контролю.
Рекомендуется применять встроенный датчик с плоской щеткой шириной 125 мм или с веерной щеткой.
ОСОБЕННОСТИ ДЕФЕКТОСКОПА
- Светодиодный дисплей с отображением гистограммы напряжения
- Легкий прибор для работы одной рукой, обеспечивающий простоту и легкость в работе
- Звуковая и визуальная световая сигнализация
- Индикатор состояния батареи на CLL
- Встроенный датчик.
НАПРЯЖЕНИЯ
Выпускаются 2 модели дефектоскопов:
- Изменяемое на выходе до 10 кВ
- Изменяемое на выходе до 20 кВ
- Напряжение контроля: До 10 кВ (с применением батареи 9 В)
- Ток контроля на выходе: До 20 кВ (с применением внешней батареи 12 В) До 100 мкА
- Рабочая температура: От -20 до +50ºС
- Источник питания: Батарея (9 В внутренняя), Батарея (12 В внешняя для длительного применения)
- Размеры прибора: 210х75х35 мм (исключая щетку)
- Вес прибора: 460 г (включая датчик)
- Отгрузочный вес: 1,5 кг; 2,1 кг (с блоком питания длительного применения)
Стандартный комплект поставки электроискрового дефектоскопа Inspector:
- Электроискровой дефектоскоп
- Провод заземления длиной 7 м с зажимом
- Плоскую щетку шириной 125 мм из латунной проволоки (дополнительно — веерную щетку)
- Кейс для переноски
- Инструкцию по эксплуатации с сертификатом соответствия.
Датчики детекторов пористости:
•· ПЛОСКИЕ ЩЕТКИ И КАТУШКИ
Все щетки изготавливаются из латунной проволоки диаметром 100 мкм. Выпускаются плоские щетки шириной от 50 мм до 600 мм, а также веерные щетки и удлинители ручки датчика.
- КАТУШКИ ДЛЯ КОНТРОЛЯ ПОКРЫТИЙ ТРУБОПРОВОДОВ
Специальная конструкция без провисания. Размеры: от 50 мм. Выпускаются также держатели катушки и удлинители. Пригодны для всех детекторов пористости, детекторов пропусков и искровых дефектоскопов.
- ЩЕТКИ ДЛЯ КОНТРОЛЯ ТРУБОПРОВОДА СНАРУЖИ
PCWI щетки, прокатывающиеся по внешнему диаметру трубопровода, пригодны для всех детекторов пористости, детекторов пропусков и искровых дефектоскопов. Размер: от 25 мм до 500 мм или по требованию заказчика. Смонтированы на роликовых колесах. Легкие. Кольцеобразный датчик легко пересочленяется. Датчик легко перемещается через колено трубы. Разделяется, облегчая сборку. Выпускаются щетки на ½ и 1/3 окружности трубы.
- ДИСКОВЫЕ ЩЕТКИ ДЛЯ КОНТРОЛЯ ПОКРЫТИЙ НА ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБОПРОВОДОВ
Диаметр от 100 мм до 500 мм. По специальному заказу возможно изготовление щеток для контроля покрытий на внутренней поверхности трубопроводов большего диаметра (до 2 м). Также изготавливаются щетки размером ½ и 1/3 окружности трубопровода. Пригодны для всех детекторов пористости, детекторов пропусков и искровых дефектоскопов.
- СПИРАЛЬНЫЕ ЩЕТКИ ДЛЯ КОНТРОЛЯ ПОКРЫТИЙ НА ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБОПРОВОДОВ
Диаметр от 30 мм до 110 мм. Пригодны для всех детекторов пористости, детекторов пропусков и искровых дефектоскопов.
