Ультразвуковой дефектоскоп сварных соединений АРМС-МГ4
Загрузка...
Утвержден тип средства измерения Внесен в Госреестр РФ под №50931-12.

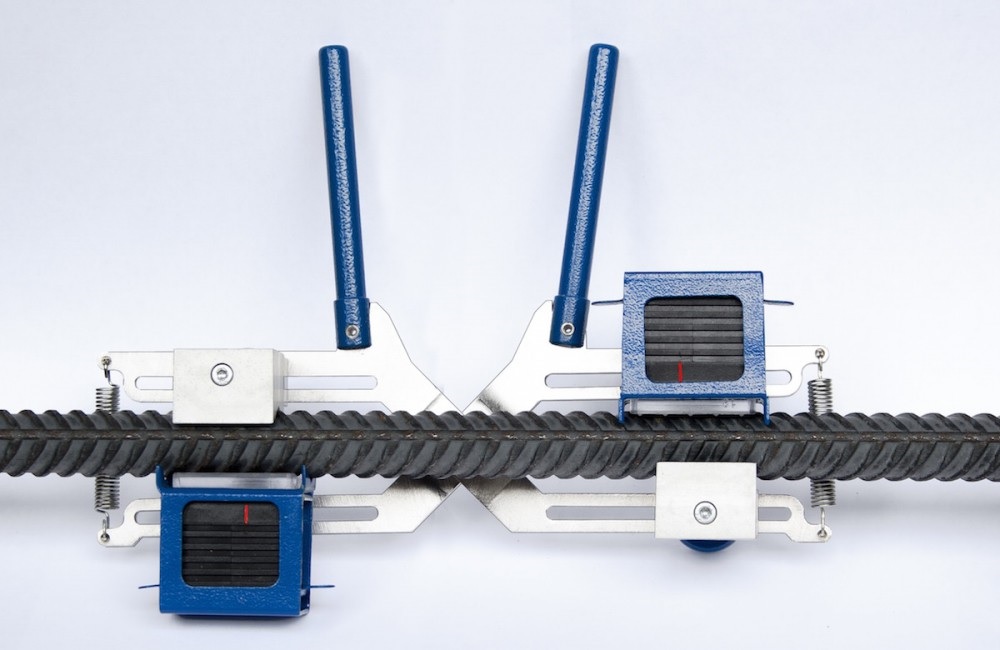

Дефектоскоп АРМС-МГ4 предназначен для контроля качества сварных стыковых соединений стержневой арматуры диаметром от 16 до 40 мм в соответствии с ГОСТ 23858, СТО 02495307-002-2008 при монтаже сборных и возведении монолитных ж/б конструкций теневым и зеркально-теневым методами. Для проведения контроля сварных соединий используются механическое устройство в соответствии с ГОСТ 23858 (приложение 1) «Клещи» или приспособление «Струбцина». Механическое устройство типа «Струбцина» предназначено для использования в случаях когда требуется очень надежное крепление преобразователей на арматуре. Ультразвуковой контроль зеркально-теневым методом с применением механического приспособления типа «Скоба» в соответствии с СТО 02495307 применяется для сварных соединений выполненных на стальных скобах-накладках там где доступ с помощью приспособлений типа «Клещи» или «Струбцина» затруднен.
Дефектоскоп АРМС-МГ4 также может быть использован для контроля качества сварных стыковых соединений труб большого диаметра и листового проката зеркально теневым методом при непосредственной установке ультразвуковых преобразователей без протектора по ГОСТ 14782.
Принцип работы дефектоскопа АРМС-МГ4 основан на измерении ослабления ультразвуковых колебаний при наличии дефектов типа пор, трещин, раковин, непроваров, шлаковых включений в сварных соединениях.

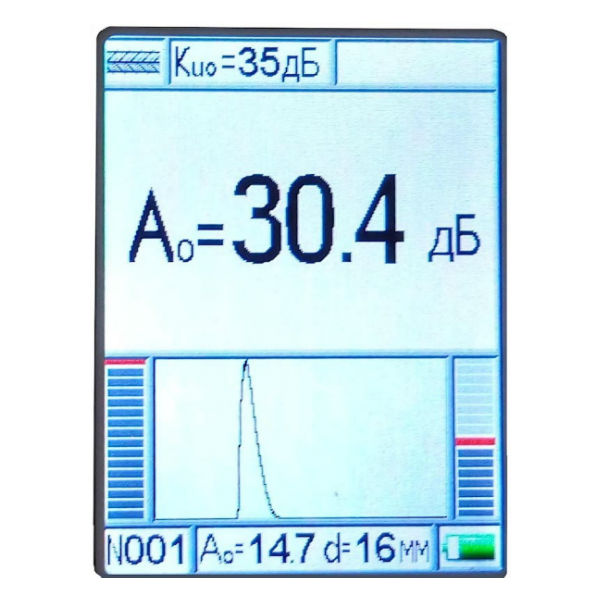

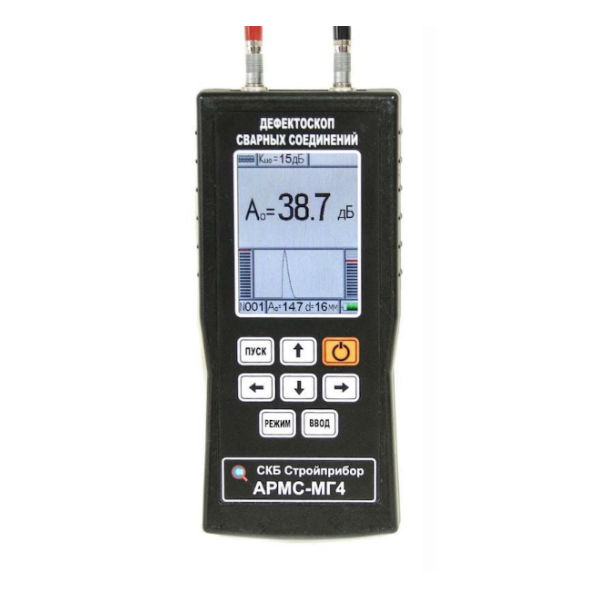

В отличии от предыдущей версии прибор имеет большой цветной дисплей позволяющий выводить одновременно как цифровые значения измеряемых параметров сигнала, так и графическое отображение ультразвукового импульса (А-скан).
Применение в приборе комплекта сменных протекторов, оригинального алгоритма фильтрации полезного сигнала позволило уверенно регистрировать и измерять проходящий по арматуре ультразвуковой сигнал с требуемой точностью.
В отличии от предыдущей версии прибор имеет большой цветной дисплей позволяющий выводить одновременно как цифровые значения измеряемых параметров сигнала, так и графическое отображение ультразвукового импульса (А-скан).
Применение в приборе комплекта сменных протекторов, оригинального алгоритма фильтрации полезного сигнала позволило уверенно регистрировать и измерять проходящий по арматуре ультразвуковой сигнал с требуемой точностью.
Дефектоскоп сварных соединений арматуры АРМС-МГ4 характеристики:
| Динамический диапазон приемного тракта дефектоскопа, дБ | 0…50 |
| Диапазон установки коэффициента усиления, дБ | 5…75 (1; 5; 10) |
| Пределы допускаемой абсолютной погрешности измерения амплитуд сигналов, дБ | ± 1 |
| Частота зондирующего импульса, МГц | 2,5 ± 0,2 |
| Питание от встроенного аккумулятора напряжением, В | 3,7 |
| Потребляемый ток в режиме измерения, мА, не более | 390 |
| Потребляемый ток в остальных режимах, мА, не более | 94 |
| Габаритные размеры электронного блока, не более: | 175×78×25 |
| Масса, кг, не более | 2 |

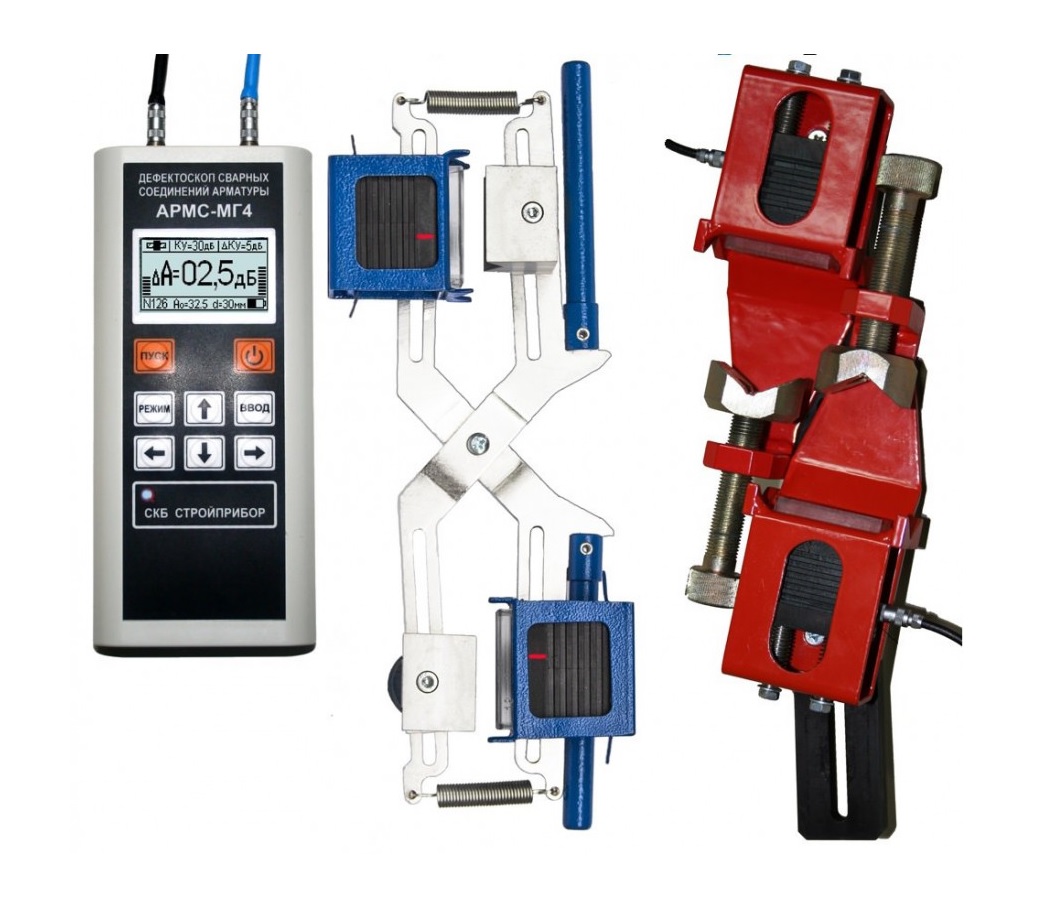

Дефектоскоп сварных соединений арматуры АРМС-МГ4 комплект поставки:
- дефектоскоп,
- пьезоэлектрические преобразователи (ПЭП) – 2 шт.,
- механическое устройство для крепления ПЭП «Клещи»,
- зарядное устройство,
- коаксиальные кабели,
- протекторы R=12мм (2 шт.);
- R=18мм (2шт); R=22мм (2 шт.),
- приспособление для контроля сварных швов листового проката,
- контрольный образец,
- кабель связи с ПК,
- CD с программным обеспечением,
- упаковочная тара.
Дефектоскоп сварных соединений арматуры АРМС-МГ4 принадлежности:
- механическое устройство «Скоба»,
- механическое устройство «Струбцина».
