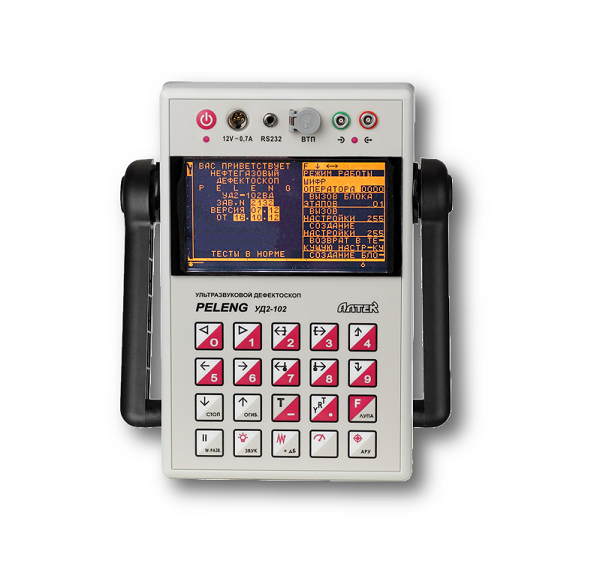

Ультразвуковой дефектоскоп УД2-102ВД Пеленг
Тип оборудования: ультразвуковой дефектоскоп
Производитель: Россия
Серия: УД2, UD2
Модель: УД2-102ВД ПЕЛЕНГ, UD2-102VD PELENG
Описание: УД2-102ВД — комбинированный (ультразвуковой и...
Загрузка...
271046 руб.RUB
Тип оборудования: ультразвуковой дефектоскоп
Производитель: Россия
Серия: УД2, UD2
Модель: УД2-102ВД ПЕЛЕНГ, UD2-102VD PELENG
Описание: УД2-102ВД — комбинированный (ультразвуковой и вихретоковый) дефектоскоп, позволяющий выявлять внутренние дефекты в изделиях из металлов, сплавов и неметаллов широкой номенклатуры (в том числе — контроль сплошности сварных соединений).
Дефектоскоп УД2-102ВД способен работать в труднодоступных местах, на высоте и в опасных условиях, обеспечивает до 100 предварительных настроек, помогающих облегчить работу оператора и повысить производительность, предоставляется возможность документировать результаты контроля.
Сертификаты ПЕЛЕНГ УД2-102ВД:
- Сертификат утверждения типа средств измерения (Россия)
- Свидетельство о регистрации РЖД
- Разрешение РосТехНадзора (Россия)
- Сертификат о признании утверждения типа средств измерения (Казахстан)
- Разрешение горнотехнического контроля (Казахстан)
- Сертификат признания утвержденного типа средств измерения (Узбекистан)
- Сертификат об утверждении типа средств измерений (Беларусь)
Простой интерфейс:
- ввод требуемых значений параметров как с использованием кнопок «БОЛЬШЕ”/”МЕНЬШЕ», так и непосредственно в цифровом виде
- вызов основных режимов «горячими кнопками» и постоянная индикация их состояния
- индикация требуемого и фактического значений чувствительности
- постоянное отображение основных параметров контроля (частота, угол ввода, схема включения преобразователя), а также для специализированных версий — номера типового варианта и его параметров (номер инструкции, описание объекта контроля и т.д.)
- автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов
Автоматическая сигнализация дефектов:
- наличие двух стробов, позволяющих реализовать контроль практически любых изделий различными методами.Независимое управление началом и концом строба, а также возможность смещения строба
- звуковая (встроенная) и световая сигнализации дефекта. Возможность удлинения срабатывания сигнализации (для исключения пропуска дефектов малых размеров)
Автоматические режимы:
- оптимизация длительности развертки
- установка требуемых значений скоростей УЗК (для продольных и поперечных волн) в зависимости от материала и угла ввода
- корректировка частоты следования зондирующих импульсов
- настройка нуля глубиномера и чувствительности по опорному сигналу (через режим «СТОП-КАДР» или «ОГИБАЮЩАЯ»)
- настройка на заданную эквивалентную площадь (эквивалентный диаметр) и определение эквивалентных размеров дефектов с помощью встроенной АРД-диаграммы»
Выравнивание чувствительности:
- временная регулировка чувствительности (ВРЧ), задаваемая вручную
- возможность автоматического выравнивания чувствительности в зоне контроля(за счет ВРЧ или криволинейного порога) с помощью встроенной АРД-диаграммы
- наличие автоматической регулировки усиления (АРУ), позволяющей оперативно учитывать изменения затухания ультразвука и качество акустического контакта по опорному сигналу
Измерение характеристик выявленных дефектов:
- постоянная индикация координат, коэффициента выявляемости и эквивалентной площади дефекта, а также амплитуды отраженного сигнала с использованием «автоматической» метки, отслеживающей вершину максимального сигнала в стробе
- измерение параметров для любых сигналов с использованием «ручной» метки (как для текущей А-разверти, так и для режима «СТОП-КАДР», В-развертки и вызванных из памяти А- или В-разверток) с автоматическим поиском максимума отраженного сигнала
Энергонезависимая память:
- документирование результатов контроля в виде протоколов с кадром А- или В-развертки, а также отчетов о проведении контроля
- сохранение настроек. Кодовая защита настроек от несанкционированного удаления или изменения параметров
- возможность создания и сохранения блоков настроек (для удобства реализации многоэтапного контроля)
- возможность подключения дефектоскопа к ПЭВМ и сохранения результатов контроля в Базе данных
Технические характеристики ПЕЛЕНГ УД2-102ВД:
| Методы ультразвукового контроля, реализуемые дефектоскопом | эхо |
| зеркальный | |
| зеркально-теневой (ЗТМ) | |
| Методы вихретокового контроля, реализуемые дефектоскопом | фазовый |
| амплитудный | |
| Режимы вихретокового контроля | динамический |
| статический | |
| Количество ультразвуковых каналов | 1 |
| Количество вихретоковых каналов | 1 |
| Основной индикатор дефектоскопа | экран ЭЛД |
| Дополнительные индикаторы дефектоскопа | встроенный звуковой индикатор |
| светодиод на панели дефектоскопа | |
| светодиод на вихретоковом преобразователе | |
| Номинальное значение частоты УЗК, МГц | |
| версия приемочный контроль | 1,25; 1,8; 2,5; 5,0 |
| вагонная, локомотивная версии и версия метрополитен | 0,4; 1,25; 2,5; 5,0 |
| рельсовая версия | 2,5 |
| Амплитуда электрических колебаний при возбуждении УЗК, В | |
| высокой амплитуды | 120 |
| низкой амплитуды | 4,5 |
| Частота следования зондирующих импульсов УЗК, Гц | 25 … 5000 |
| Типы разверток | |
| в режиме ультразвукового контроля | А‑развертка |
| W-развертка | |
| В-развертка | |
| в режиме вихретокового контроля | бегущая развертка |
| Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ | 0 … 80 |
| Диапазон регулировки усиления вихретокового канала, отн.ед. | 0 … 63 |
| Дискретность измерения толщины встроенным ультразвуковым толщинометром (для версии «Приемочный контроль»), мм | 0,01 |
| Глубина (амплитуда) ВРЧ, дБ | не более 60 |
| Частота вихретокового контроля, кГц | 10 … 100 |
| Амплитуда сигнала задающего генератора вихретокового канала, В | 0,8; 1,5; 3,4; 8,3 |
| Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 0, мм | 1 … 8850 |
| Длительность А-развертки, мкс | |
| минимальная | 6 |
| максимальная | 3048 |
| Диапазон измерения глубины трещин в режиме вихретокового контроля, мм | 0,1 … 9,9 |
| Диапазон измерения толщины (для изделий из стали), мм | 3 … 5000 |
| Диапазон рабочих температур окружающего воздуха, С | -20 … +50 |
| Масса, кг, не более: | 1,2 |
| Габаритные размеры, мм, не более: | 140x220x42 |
Комплект поставки УД2-102ВД (локомотивная версия)
- Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и локомотивной версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–К12, П111–2,5–С12, П111–5–К6, П121–2,5–18°, П121–2,5–40°–091, П121–2,5–50°–091, П121–0,4–90-002
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00) и переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Дополнительная аккумуляторная батарея
- Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
- Стандартный образец для вихретока
- Вихретоковый преобразователь (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)
Комплект поставки УД2-102ВД (версия для метрополитена)
- Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и и версией программного обеспечения «метрополитен»
- Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–К12, П111–2,5–С12, П121–2,5–40°-091, П121–2,5–50°–091, П121–2,5–18°, П111–5–К6
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00) и переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Дополнительная аккумуляторная батарея
- Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
- Стандартный образец для вихретока
- Вихретоковый преобразователь (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)
Комплект поставки УД2-102ВД (версия приемочный контроль)
- Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и версией программного обеспечения «приемочный контроль»
- Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–К12, П111–2,5–С12, П121–2,5–40°-091, П121–2,5–50°–091, П121–2,5–50°–091, П111–5–К6
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00) и переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Дополнительная аккумуляторная батарея
- Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
- Стандартный образец для вихретока
- Вихретоковый преобразователь (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)
Комплект поставки УД2-102ВД (нефтегазовая версия)
- Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и нефтегазовой версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–К12, П121–2,5–50°. П121–2,5–65°, П121–5–50°, П121–5–65°, П112–5–12/2
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00),для подключения раздельно-совмещенных ПЭП (разъем LEMO-00) переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Дополнительная аккумуляторная батарея
- Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
- Стандартный образец для вихретока
- Вихретоковый преобразователь (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)
Комплект поставки УД2-102ВД (версия для путевых машин)
- Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и версией программного обеспечения «путевые машины»
- Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–К12, П111–2,5–С12, П111–5–К6, П121–2,5–18°, П121–2,5–40°–091, П121–2,5–50°–091, П121–0,4–90-002
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00) и переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Дополнительная аккумуляторная батарея
- Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
- Стандартный образец для вихретока
- Вихретоковый преобразователь (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)
Комплект поставки УД2-102ВД (рельсовая версия)
- Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и нефтегазовой версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–К12, П121–2,5–45°, П121–2,5–45°, П121–2,5–70°, П121–2,5–50°–091, П112–2,5–12/2
- Кабели: для подключения раздельно-совмещенных ПЭП (разъем LEMO-00), для подключения совмещенных ПЭП (разъем LEMO-00) и переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Дополнительная аккумуляторная батарея
- Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
- Стандартный образец для вихретока
- Вихретоковый преобразователь (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)
Комплект поставки УД2-102ВД (вагонная версия)
- Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и версией программного обеспечения «приемочный контроль»
- Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–К12, П111–2,5–С12, П111–5–К6, П121–2,5–50°–091, П121–2,5–40°–091, П121–2,5–20°, П112–2,5–12/2, П121–1,25–90-091, П121–0,4–90-002
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00),для подключения раздельно-совмещенных ПЭП (разъем LEMO-00), переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Дополнительная аккумуляторная батарея
- Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
- Стандартный образец для вихретока
- Вихретоковый преобразователь (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)
