Ультразвуковой дефектоскоп ECHOGRAPH 1093
Загрузка...В ультразвуковом дефектоскопе ECHOGRAPH 1093 реализованы отдельные каналы, управляемые с ПК более высокого уровня. Этот компьютер выполняет функцию пользовательского интерфейса и помогает оператору в настройке системы. В режиме измерения компьютер собирает и сохраняет данные, предоставляет статистическую оценку. Каждый тестовый канал обладает своей собственной ультразвуковой системой с максимальной частотой повторения импульса до 3000 Гц. Таким образом, каждый канал может вести свою измерительную работу со своим собственным набором параметров. Отсюда следует, что электроника системы ECHOGRAPH 1093 быстро работает и легко настраивается. Прибор специально разработан для работы в небольших системах автоматического контроля.
Технические характеристики ECHOGRAPH 1093:
Дисплей:
- Количество: 2 (меню ПК и А скан)
- Тип: ЖК
- Размер: диагональ 7 дюймов
- Разрешение: 800х480 пикселей
- Шкала: создаётся электронно, переключаемая
- Отображение сетки (А скан): крупная сетка: 10 ячеек по горизонтали и 5 по вертикали, мелкая сетка: 50 ячеек по горизонтали и 25 по вертикали
Диапазоны измерения:
- Проведение теста: сталь 2.5 – 4850 мм
- Скорость звука: 100 – 15000 м/сек с шагом 1 м/с
- Сдвиг импульса: 0 – 3000 мм с шагом 0.1 мм
- Запаздывание: ± 0.5 % ширины экрана
Передатчик:
- Количество: 2 (разрешение и питание)
- Форма импульсов: монополярный (негативный) стрелочный импульс
- Затухание: 10, 50, 220, без сопротивления [Ω]
- Частота повторения импульса: до 3000Гц
- Триггер: синхронизирован, с цикличной программой
Питание:
- Работа от сети: 85 — 264 В, переменный ток, 47 — 63 Гц
- Рабочая температура: 0 – +50 °C
- Допустимая влажность: 0 – 95%
Габариты, вес и т.д.:

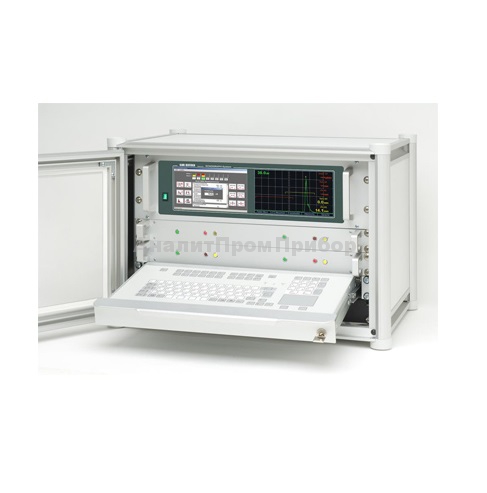

- Размеры: монтируется в стойку 19 дюймов
- Класс защиты: IP 20 (IP 54 по запросу)
- Вес: в зависимости от конфигурации
- Число каналов: от 1 до 8
