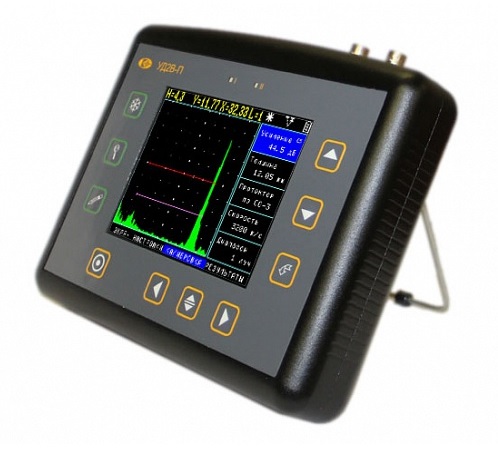

Ультразвуковой дефектоскоп УД2В-П45.Lite
Новая модель широко распространенного ультразвукового дефектоскопа УД2В-П45.Lite с цветным дисплеем нового поколения, имеющая отличные показатели при работе на ярком солнечном свете и при...
Загрузка...
снят с пр-ва
снят с пр-ва
Новая модель широко распространенного ультразвукового дефектоскопа УД2В-П45.Lite с цветным дисплеем нового поколения, имеющая отличные показатели при работе на ярком солнечном свете и при отрицательных температурах. Сохраняя возможности аналоговой обработки и имея полностью цифровой тракт прибор позволяет выполнять все функции дефектоскопов УД2В-П46 кроме сохранения результатов контроля и связи с ПК. Ультразвуковой дефектоскоп данной модели может быть в дальнейшем модернизирован до версии УД2В-П46.
Дефектоскоп предназначен для обнаружения дефектов (нарушение сплошности и однородности материалов) в полуфабрикатах, готовых изделиях и сварных соединениях, для измерения глубины и координат залегания дефектов, измерения толщины, измерения скорости распространения ультразвуковых колебаний (УЗК) в материале при проведении контроля качества.
Дефектоскоп УД2В-П45.Lite имеет хорошо читаемый под любым углом и при любом освещении цветной TFT дисплей, прост и удобен в обращении.
Сертификат Госстандарта России, дефектоскоп зарегистрирован в Государственном реестре средств измерений и допущен к применению в Российской Федерации, Казахстане, Украине и Белорусии.
Особенности:
- Развертка: от 3 до 2975 мм (сталь)
- Дисплей дефектоскопа УД2В-П45 Lite: TFT 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и контрастностью
- Усилитель дефектоскопа УД2В-П45 Lite: широкополосный 1 — 10 МГц
- Диапазон регулировки усиления 110 дБ
- ВРЧ с диапазоном до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам
- Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
- Зондирующий импульс дефектоскопа УД2В-П45 Lite: прямоугольный 200 В, с регулируемой длительностью
- Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц
- Детектор: положительная/ отрицательная полуволна, полный детектор, радиосигнал
- Отсечка: компенсированная от 0 до 80% высоты экрана
- Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
- «Заморозка» А-сигнала
- Измерение толщины по одному сигналу или между двумя сигналами
- Память настроек дефектоскопа УД2В-П45 Lite: 20 настроек с А-сигналом
- Память результатов дефектоскопа УД2В-П45 Lite: отсутствует
- Связь дефектоскопа УД2В-П45 Lite с ПК: отсутствует
- Питание дефектоскопа УД2В-П45 Lite: 4 NiMh аккумулятора размер «D» или внешний блок питания
- 12 часов работы при выключенной подсветке
- Вес: 2,5 кг с аккумуляторами
Ультразвуковой дефектоскоп УД2В-П45.Lite характеристики:
| Развертка дефектоскопа | мин.: 0 — 4.1 мм (сталь); 0 — 1,37 мкс макс.: 0 — 2975 мм (сталь); 0 — 1000 мкс |
| Задержка | от -0,5 мкс до 994,5 мкс |
| Диапазон скоростей дефектоскопа | 1000 — 9999 м/с |
| Задержка в призме | 0 — 100 мкс |
| Демпфирование | 50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
| Входной импенданс дефектоскопа | 50 ом / 600 ом |
| Зондирующий импульс | прямоугольный, амплитудой 200 В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс |
| Частота повторений ЗИ | до 800 Гц в режиме максимальной частоты и 40 Гц |
| Усилитель дефектоскопа | широкополосный 1-10 МГц 4 диапазонных узкополосных фильтра |
| Согласование с ПЭП сторонних производителей | 7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН |
| Диапазон регулировки усиления дефектоскопа | 110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Временная Регулировка Чувствительности (ВРЧ) | диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам, введенным вручную или от контрольных отражателей |
| Кривая Амплитуда-Расстояние (АРК) | построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ) |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки) |
| Отсечка | компенсированная, 0 — 80% высоты экрана |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
| Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая |
| Режимы работы АСД | дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК — сравнение сигнала в первой зоне с кривой амплитуда-расстояние |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Разрешающая способность дефектоскопа | 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала |
| А-сигнал | 80 мм x 70 мм; 220 x 200 точек |
| Память дефектоскопа | 20 настроек с А-сигналом |
| Разъемы преобразователей | 2 СР50 |
| Время работы дефектоскопа | не менее 10 часов |
| Диапазон рабочих температур дефектоскопа | от -25 до +55 °C |
| Размер дефектоскопа | 170 мм x 225 мм x 45 мм |
| Масса дефектоскопа | 2.5 кг с аккумуляторами |
Ультразвуковой дефектоскоп УД2В-П45.Lite комплект поставки:
- электронный блок дефектоскопа УД2В-П45.Lite с TFT дисплеем;
- блок питания 220В;
- кабели СР50-Lemo00 (2 шт.);
- преобразователь ультразвуковой П111-2,5-К12;
- преобразователь ультразвуковой П121-5-50;
- отсек для аккумуляторов размера D;
- комплект аккумуляторов D 10 А/ч;
- зарядное устройство;
- защитный чехол с блендой и креплением на корпусе оператора;
- комплект документации (руководство пользователя, паспорт, сертификат метрологической поверки);
- кейс для переноски.
