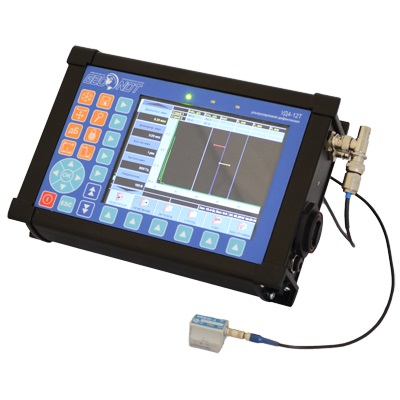

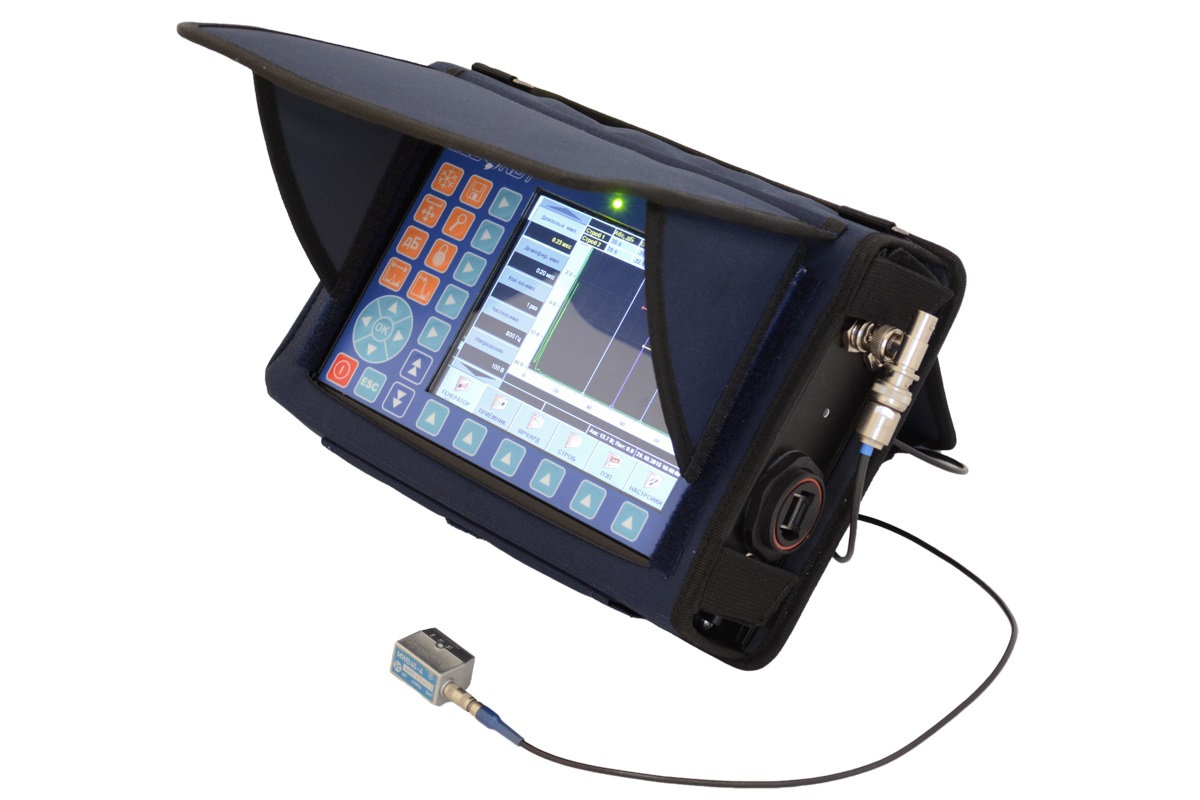

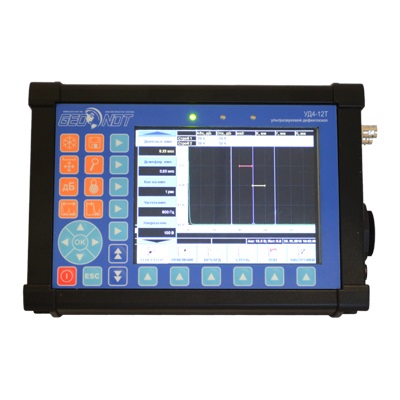

Ультразвуковой дефектоскоп УД4-12Т в комплекте К7

Ультразвуковой дефектоскоп УД4-12Т должен позволять получать и отображать на экране непосредственно в цифровом виде следующую информацию:

• максимальную амплитуду эхо-сигналов от отражателей попавших в оба строб-импульса (дБ);
• глубину залегания отражателя (Y) при прозвучивании прямым или наклонным ПЭП прямым лучом (мм);
• расстояние (R) до отражателя по оси ультразвукового пучка (мм);
• расстояние (Х) от точки ввода до эпицентра отражателя на поверхности ввода (мм);
• время (t) прохождения ультразвука в призме преобразователя (мкс);
• ширину (длительность) видеоимпульса на любом уровне от максимума в мм или мкс;
• расстояние между импульсами на любом уровне от максимума в мм или мкс;
• условную высоту отражателя (ширину огибающей) в мм или мкс;
• расстояние каждого строба относительно начала развертки, какого-либо сигнала и относительно друг друга в мм и мкс;
• ширину каждого строба в мм или мкс;
• амплитудный уровень каждого строба (высота над уровнем развертки) в дБ или в % от высоты экрана принятого за 100%;
• амплитудный уровень компенсированной отсечки в дБ или % от высоты экрана;
• скорость любых волн в объекте контроля в м/сек;
• толщину объектов контроля в мм (или мкс).

Кроме того, имеются следующие функциональные возможности:

• замораживать изображение на экране, измерять его характеристики и при необходимости запоминать;
• визуальный количественный амплитудный анализ всех сигналов видимых на развертке;
• оценивать положение отражателя относительно вершины и корня шва при прозвучивании прямым, однократно или дважды преломленным лучом;
• строить ВРЧ для выравнивания чувствительности в зоне контроля по точкам посредством образцов;
• измерение эквивалентной площади дефектов и отображение АРД диаграмм для ПЭП, введенных в каталог;
• построение АРД – посредством программы «АРД – Универсал» версия 3.1
