УСД-60-8K WeldSpector дефектоскоп ультразвуковой
Загрузка...Тип оборудования: ультразвуковой дефектоскоп, ультразвуковой сканер
Производитель: Россия
Серия: УСД-60
Модель: УСД-60-8К Weldspector
Описание: многоканальный ультразвуковой прибор для поиска дефектов
Гарантия на ультразвуковой дефектоскоп УСД-60-8К Weldspector : 12 месяцев.
Сертификаты на дефектоскопы УСД-60:
- Свидетельство об утверждении типа на дефектоскоп УСД-60;
Санитарно-эпидемиологическое заключение;
Разрешение на применение ОАО «Газпром»;
Сертификат соответствия Российского Речного Регистра.
Назначение дефектоскопа УСД-60-8К:
Ультразвуковой восьмиканальный дефектоскоп УСД-60-8K WeldSpector предназначен для высокопроизводительного ручного контроля сварных соединений. Применение современных цифровых технологий позволяет данному дефектоскопу контролировать сварные швы со скоростью до 4м/мин.

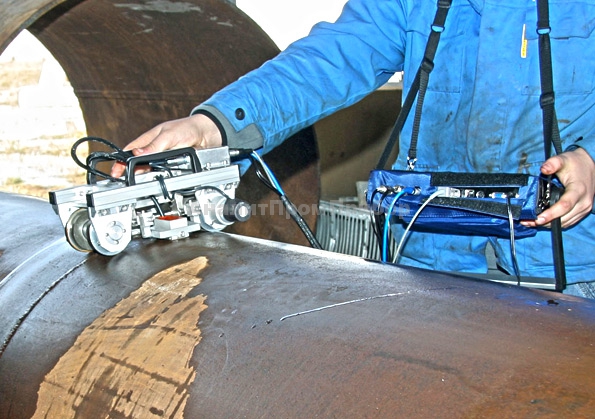

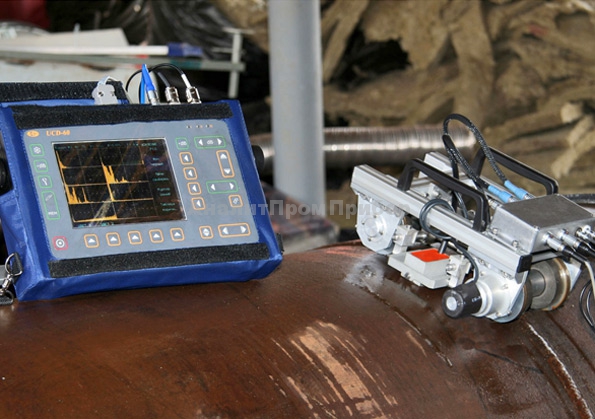

Применение различных сканеров позволяет строить наглядный С-скан шва с точным определением координат дефектов. А мощные магнитные колеса и система слежения за акустическим контактом обеспечивают достоверность контроля и возможность без потери координаты вернуться в любую точку шва.
Расположение специальных 4-х канальных преобразователей по обе стороны шва позволило обеспечить его контроль за один проход.
Дефектоскоп сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10 и допущен к применению в Российской Федерации.
Преимущества дефектоскоп УСД-60-8К Weldspector:
- Одновременное отображении сигналов во всех каналах контроля в реальном времени
- Полноэкранный просмотр и настройка всех параметров каждого канала
- Независимое ВРЧ в каждом канале
- Функция калибровки энкодера для точного отсчета координат
- Сохранение и просмотр результатов сканирования
- Обработка и анализ проконтролированного участка шва
Восьмиканальный дефектоскоп УСД-60-8K обладает следующими преимуществами:
- Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- Работа на прямом солнечном свете и при отрицательных температурах до -40 С
- Отдельная настройка каждого канала: генератор, приемник, ВРЧ и пр.
- Частота повторения ЗИ:до 2000Гц
- Вывод сигналов в виде А-, С- скана
- Возможность подключения различных сканеров
- Возможность самостоятельного задания схемы контроля в каждом канале
- Автоматическая настройка на заданную толщину шва
- Интерфейс Ethernet
- Питание: Li-ion аккумулятор или внешний блок питания до 6-8 часов работы от аккумулятора
Программное обеспечение к роботизированному ультразвуковому сканеру-дефектоскопу УСД-60-8К Weldspector:
- UdOscill — отображение сигналов в реальном времени на ПК в виде А-, В-сканов и получение копии экрана прибора и получение копии экрана
UCD60Logger -работа с настройками и результатами прибора. Конструктор протоколов.
Технические характеристики УСД-60-8K WeldSpector:
| Развертка | мин.: 0 — 2,67мкс макс.: 0 — 1000 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс |
| Задержка | от -4 мкс до 1000мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс |
| Максимальная длина контролируемого материала | до 6000 мм (эхо-режим) |
| Диапазон скоростей | 1000 — 9999 м/с |
| Задержка в призме | 0 — 100 мкс с шагом 0,01 / 0,1/ 1 и 10мкс |
| Демпфирование | 25 ом / 50 ом/ 1000 Ом |
| Входной импенданс | 50 ом / 600 ом |
| Зондирующий импульс | радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительность от 16 до 500 нс, с шагом 16 нс |
| Демпфер зондирующего импульса | регулируемый от 0 до 15 полупериодов с задержкой демпфирования от 0 до 7 полупериодов |
| Частота повторений ЗИ | регулируемая от 20 до 2000Гц с шагом 1/ 5/ 10 или 100Гц |
| Усилитель | широкополосный 0.4-20 МГц (-6 дБ) |
| Диапазон регулировки усиления | 100 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Временная Регулировка Чувствительности (ВРЧ) | диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей |
| Кривая Амплитуда-Расстояние (АРК) | построение по 32 точкам, регулируемая по высоте |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан |
| Отсечка | компенсированная, 0 — 90% высоты экрана |
| Зоны контроля | три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле |
| Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние |
| Дисплей | Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет |
| А-сигнал | 480 x 300 точек в стандартном режиме |
| Память | 500 настроек с А-сигналом 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Интерфейс | Ethernet |
| Разъемы преобразователей | 2 СР50 (BNC) |
| Аккумулятор | Li-ion 8 А/ч |
| Время работы | 6-8 часов от аккумуляторов |
| Внешнее питание | блок питания от сети 220 В, 50Гц AC |
| Напряжение питания | 18V/3,5A DC |
| Диапазон рабочих температур | от -30º C до +55° C |
| Размер (В x Ш x Д) | 190 мм x 285 мм x 50 мм |
| Масса | 3,5 кг с аккумуляторами |
Комплектация УСД-60-8К WeldSpector:

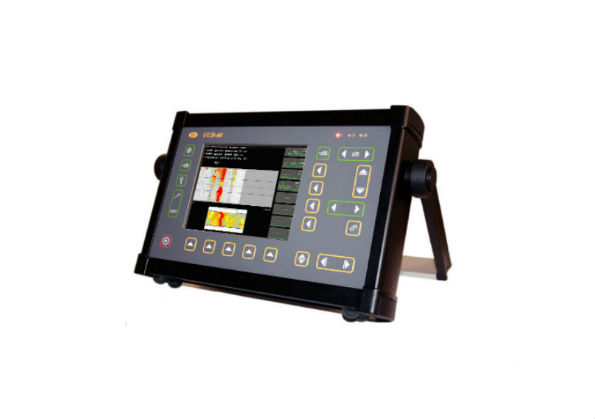

- Электронный блок дефектоскопа УСД-60-8К
- Встроенный Li-Ion аккумулятор
- Сетевой блок питания /зарядное устройство
- Кабели СР50-Лемо0 — 2 шт.
- Преобразователи — 2 шт. (тестирование каналов)
- Кабель «витая пара» – 2 шт.
- Ethernet hub (switch)
- Защитный чехол с поясным и шейным креплением

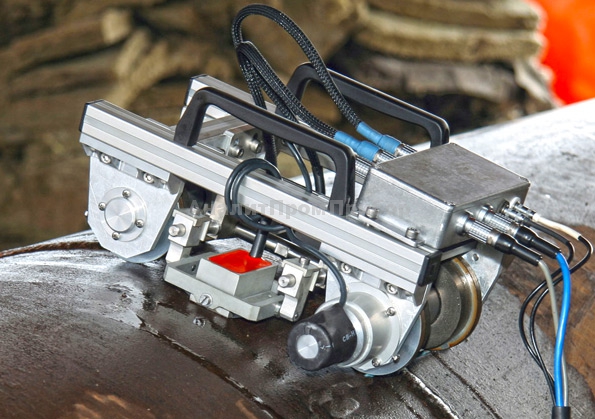

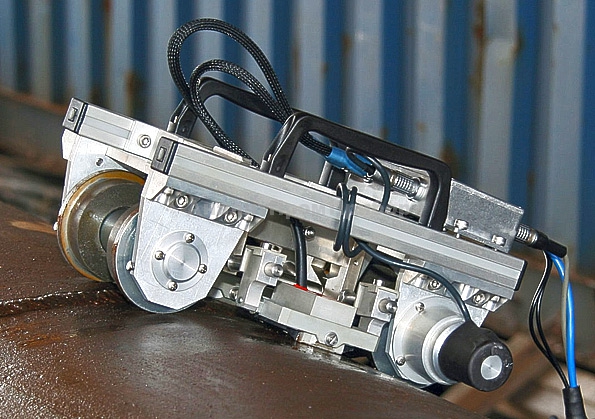

- Сканирующее устройство на магнитных колесах для контроля изделий диам. от 500 мм
- Ультразвуковой многоканальный преобразователь для толщин 5-24 мм — 2 шт.
- Программное обеспечение для ПК
- Комплект документации: руководство по экcплуатации, методика поверки, свидетельство о первичной поверке
- Кейс для переноски.
