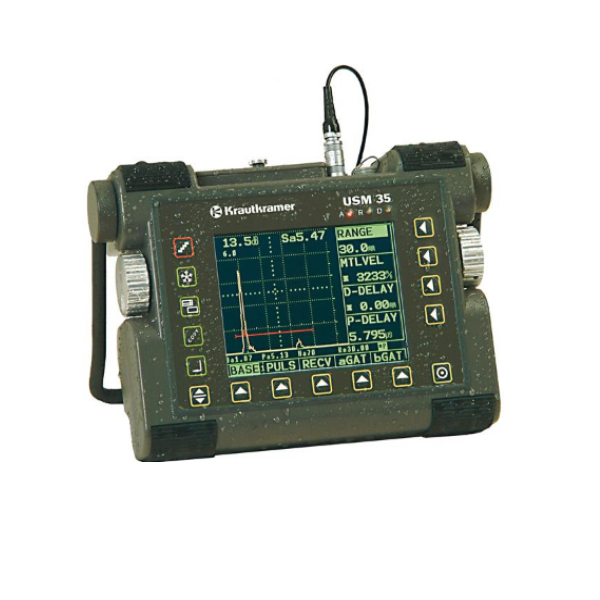

Ультразвуковой дефектоскоп USM 35
Ультразвуковой дефектоскоп USM 35 - новое стандартное исполнение поратативного ультразвукового дефектоскопа USM 35 производства GE Inspection Technologies теперь имеет прочный пыле-брызгозащищенный...
Загрузка...
по запросу
по запросу
Ультразвуковой дефектоскоп USM 35 — новое стандартное исполнение поратативного ультразвукового дефектоскопа USM 35 производства GE Inspection Technologies теперь имеет прочный пыле-брызгозащищенный корпус (IP66).
USM 35X — это универсальный процессорный дефектоскоп с измерением координат дефектов (глубина залегания и расстояние по поверхности изделия до проекции дефекта на поверхность при работе с наклонными преобразователями), диапазон калибровки по лучу до 9999 мм (продольные волны).
Характеристики:
- Эргономичный пыле-брызгозащищенный прочный пластиковый корпус со встроенной ручкой-опорой;
- ЖК-дисплей высокой контрастности с большим углом обзора и беспараллаксной электронной сеткой;
- Автономное питание от литиевых батарей, время работы до 14 часов;
- Фольговая клавиатура для выбора меню и функций;
- Вращающиеся ручки для регулировки чувствительности и задания значения функций.
Исполнения USM 35X:
- USM 35X – стандартное исполнение
- USM 35X DAC – исполнение с возможностью построения АРК и ВРЧ
- USM 35X S — исполнение с возможностью построения АРК, ВРЧ и электронными АРД шкалами для 24-х типов преобразователей.
Технические данные:
| Частотный диапазон: | 0,2 — 1МГц; 0,5 — 4 МГц; 0,8 — 8 МГц; 2 — 20 МГц; |
|---|---|
| Диапазон калибровки по расстоянию: | мин. 0 — 0,5 мм +10%; 0 — 9999 м +10% (для диапазона 0,2 — 1 МГц и 0,5 — 4 МГц); 0 — 1400 мм +10% (для диапазона 0,8 — 8 Мгц и 2 — 20 МГц) |
| Скорость звука: | 1000 — 15000 м/с, регулируется с шагом 1 м/с |
| Регулировка усиления: | 0 — 110 дБ ступенями 0,5/1/2/6/12 дБ, плавная регулировка.Положение 0 — блокировка изменения усиления |
| Отсечка: | линейная, компенсированная, с шагом 1% |
| АСД: | 2 независимых стробирующих импульса |
| Оценка параметров эхо-сигналов: | измерение пути и разницы в расстояних, глубины залегания и расстояния до проекции дефекта на поверхность; измерение амплитуды эхо-сигнала в % от высоты экрана, в дБ относительно АРК (USM 35X DAC), в дБ относительно АРД или как экв. диаметр дискового отражателя (USM 35 XS) |
| Дисплей: | цветной ЖК ТФТ дисплей, 116 мм х 87 мм, размер изображения сигналов 116 мм х 80 мм (320х320 пикс.) |
| Выходные сигналы: | RS 232, двухсторонний; синхронизация, срабатывание АСД, напряжение, пропорциональное амплитуде сигнала и расстоянию по лучу |
| Встроенная память: | 800 блоков параметров настройки, вкл. А-развертку, описание (заключение), каталог |
| Питание: | литиевые батареи, 6 никель-кадмиевых, металл-гидридных аккумуляторов; сеть переменного тока 85 — 265 В от входящего в комплект блока питания |
| Время работы от батарей: | 14 часов от литиевых батарей (6,6 А/ч); около 3 часов от металл-гидридных аккумуляторов (3 А/ч) |
| Размеры: | 100 мм х 255 мм х 177 мм (В х Ш х Г) |
| Масса: | 2,2 кг с аккумуляторами |
