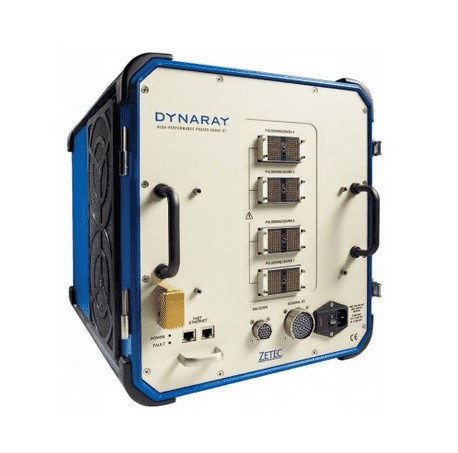

Ультразвуковой дефектоскоп Zetec DYNARAY

Уникальная стационарная ультразвуковая система контроля на фазированных решетках. Мощнейшая дефектоскопическая система поддерживает одновременно до 256 каналов в режиме PR и до 512 каналов в целом, это позволяет реализовать все преимущества существующих и разрабатываемых 2D датчиков. Управление сбором и анализом данных системы DYNARY выполняется новым ПО Ultravision 3 с высокой эффективностью. Программа позволяет работать с трехмерными моделями объектов контроля и накладывать результаты контроля на 3D-модель для большей наглядности отчета и представления. UltraVision 3 может также рассчитать и создать оптимизированный акустический луч на поверхности сложной формы.

Компания Zetec бесспорный лидер среди поставщиков оборудования для УЗК методом фазированной решетки для энергетической промышленности. DYNARAY это революция в инспекции и безопасности атомных электростанций по всему миру: контроль сварных соединений труб из углеродистой и нержавеющей стали (t = 50 мм), «взамен радиографии», с целью обнаружения поперечных и продольных дефектов. Время контроля всего сварного соединения с помощью ультразвукового дефектоскопа — менее 15 минут!

Применение решеток в форме двумерных матриц с достаточным количеством элементов позволяет получить необходимую управляемость луча в обеих плоскостях и достаточную активную апертуру (акустическую энергию) для эффективного обнаружения различно ориентированных трещин.

Для сравнения: типичное время контроля обыкновенным УЗК — 6 часов, типичное время контроля с использованием 3-х преобразователей ФР — 2 часа. Дефектоскопические системы DYNARAY предлагают превосходные возможности инспекций на шероховатых и волнистых поверхностях.

Полный пакет для управления УЗК и контроля методом фазированной решетки, позволяющий:

• Создавать преобразователи
• Разрабатывать методы контроля
• Оценивать охват и возможности контроля
• Собирать данные
• Анализировать данные
• Создавать отчеты
