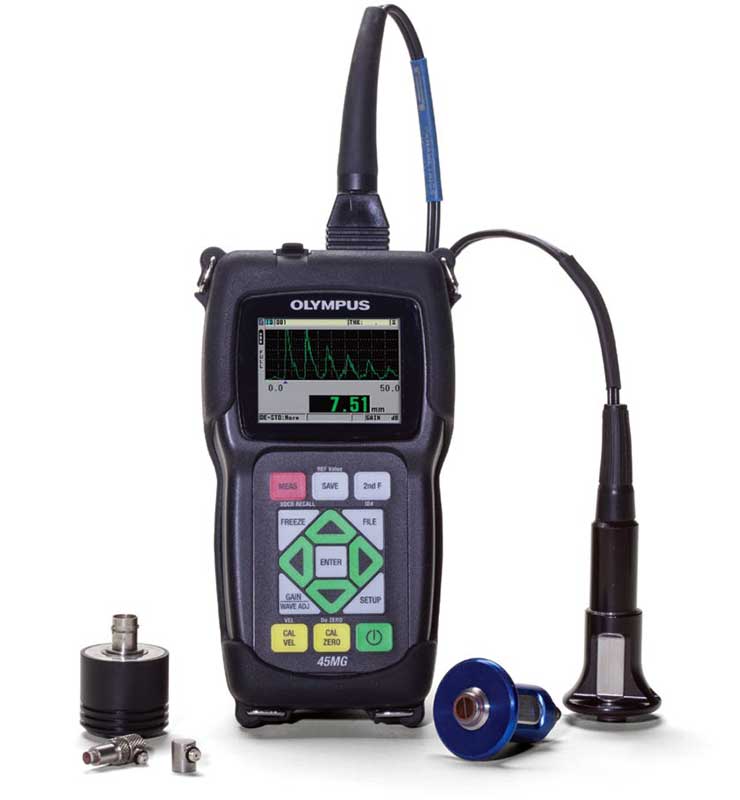

Ультразвуковой толщиномер 45MG
Прибор 45MG — усовершенствованный ультразвуковой толщиномер, оснащенный стандартными функциями и дополнительным программным обеспечением для измерения толщины. Этот уникальный прибор совместим со всеми двух- и одноэлементными преобразователями производства Olympus, тем самым являясь комплексным решением практически во всех случаях контроля.
В своей базовой конфигурации ультразвуковой толщиномер 45MG — очень простой в использовании прибор, требующий минимальной подготовки оператора для использования самых распространенных функций прибора. Однако, с дополнительными опциями ПО и преобразователями 45MG становится более усовершенствованным прибором и его применение далеко выходит за рамки простого толщиномера. Кроме того, большинство опций возможно приобрести по отдельности, во время покупки прибора или позже, по мере необходимости.
Отличительные особенности:
- Совместимость со всеми раздельно-совмещенными преобразователями производства Olympus при измерении толщины металлических изделий, покрытых изнутри слоем коррозии.
- Режим Мин/Макс.
- Два режима сигнализации.
- Дифференциальный режим.
- Временной B-скан.
- Коэффициент утонения.
- Настройка усиления (стандартное, высокое и низкое).
- Пароль для блокировки прибора.
- Герметизирован согласно IP67.
- Взрывоопасная атмосфера: Безопасная работа по Классу I, Раздел 2, Группа D стандарта National Fire Protection Association Code (NFPA 70), Статья 500, и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I.
- Испытания на устойчивость к ударам: MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида.
- Испытания на устойчивость к вибрации: MIL-STD-810G, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось.
- Широкий диапазон рабочих температур.
- Простая клавиатура, на которой можно работать правой или левой рукой.
- Понятный интерфейс с прямым доступом ко всем функциям.
- Внутренняя и внешняя карты памяти MicroSD.
- Порт передачи данных USB.
- Буквенно-цифровой регистратор данных с возможностью записи до 475 000 значений толщины или 20 000 А-сканов.
- Заводские/пользовательские настройки для одноэлементных датчиков (опция).
- Возможность блокировки прибора с помощью пароля.
- Цветной трансфлективный QVGA дисплей с настройками для использования в помещении и на открытом воздухе обеспечивает отличное качество изображения.
Технические характеристики:
| Основные параметры | |
| Тип клавиатуры | герметичная, с цветовой кодировкой, с тактильной и звуковой обратной связью |
| Параметры измерения | |
| Основные измеряемые параметры | временной интервал между эхо-сигналом линии задержки и первым донным эхо-сигналом (с использованием одноэлементного датчика, опция); измерение реальной толщины металлических изделий и покрытия с использованием одиночного донного эхо-сигнала (измерения THRU-COAT, опция); временной интервал от прецизионной задержки после возбуждающего импульса до первого эхо-сигнала (с использованием раздельно-совмещённого датчика); временной интервал между последовательными донными эхо-сигналами, следующими за первым эхо-сигналом от поверхности раздела после импульса возбуждения (с использованием одноэлементного датчика, опция); временной интервал между импульсом возбуждения и первым донным эхо-сигналом (с использованием одноэлементного датчика, опция); время между двумя последовательными донными эхо-сигналами без учета толщины краски или другого покрытия (измерения Эхо-эхо, опция) |
| Диапазон контролируемой толщины, мм | от 0,1 до 635,0 |
| Дискретность показаний, мм | 0,001 (ПО для одноэлементных датчиков); 0,010 (стандартная); 0,100 (низкая) |
| Параметры ультразвукового контроля | |
| Диапазон скоростей ультразвука, м/с | от 508 до 18 699 |
| Диапазон рабочих частот приемного тракта, МГц | от 0,500 до 30,000 (-3 дБ, на заказ, повышенное проникновение); от 2,500 до 30,000 (-3 дБ) |
| Приемник | |
| Детектирование | полуволновое положительное или отрицательное / полноволновое / РЧ |
| Память | |
| Общая емкость, Гб | 2,0 |
| Количество хранимых результатов | 20 000 (изображений А-скана со значениями измерений толщины); 475 000 (значений измерений толщины) |
| Возможность использовать карту памяти/флешку | есть (MicroSD) |
| Интерфейс | |
| USB 2.0 | есть |
| Дисплей | |
| Тип экрана | цветной трансфлективный TFT |
| Количество точек (пикселей) | 320 x 240 |
| Размер видимой области, мм | 54 x 41 |
| Питание | |
| Автономная работа | есть |
| Аккумулятор или элементы питания | |
| Время автономной работы, ч. | от 20,0 до 21,0 (щелочные батареи); от 22,0 до 23,0 (батареи NiMH); от 35,0 до 38,0 (литий-ионные батареи) |
| Размер аккумулятора или элементов питания | AA |
| Количество элементов питания или аккумуляторов | 3 |
| Способ размещения | сменный |
| Защита от воздействий окружающей среды | |
| Особенности исполнения корпуса | ударопрочный водонепроницаемый с герметично уплотненными разъемами |
| Степень защиты корпуса от проникновения твердых тел, пыли и влаги | IP67 |
| Устойчивость к падению | MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида |
| Габариты и вес | |
| Высота, мм | 162,0 |
| Ширина, мм | 91,1 |
| Толщина, мм | 41,1 |
| Вес, кг | 0,431 |
| Условия эксплуатации | |
| Диапазон рабочих температур, °C | от -10 до +50 |
Комплект поставки:
- цифровой ультразвуковой толщиномер 45MG;
- щелочные батареи АА;
- 2-ступенчатый тест-блок и контактная жидкость;
- USB-кабель;
- руководство пользователя на CD-диске;
- характеристики измерений: Режим Мин/Макс, два режима сигнализации, дифференциальный режим, B-скан, коэффициент утонения, программируемая блокировка.
