Ультразвуковой толщиномер А1207U
Загрузка...
Ультразвуковой толщиномер А1207U с обновленным легкосъемным раздельно-совмещенным преобразователем частотой 10 МГц и с малым размером рабочей поверхности предназначен для проведения экспресс-контроля толщины стенок металлоконструкций с гладкими и корродированными поверхностями и труб малого диаметра (от 20 мм). Универсальная модель миниатюрного толщиномера, совмещающего удобство и легкость эксплуатации с расширенными техническими возможностями.
Принцип действия прибора состоит в измерении времени двойного прохода ультразвуковых импульсов через объект контроля (ОК) от одной поверхности до другой, пересчитываемое в значение толщины по известному значению скорости. Для излучения УЗ импульсов в объект контроля и приёма их отражений используется встроенный в корпус толщиномера пьезоэлектрический преобразователь (ПЭП), который устанавливается на поверхность объекта контроля в том месте, где необходимо провести измерения.

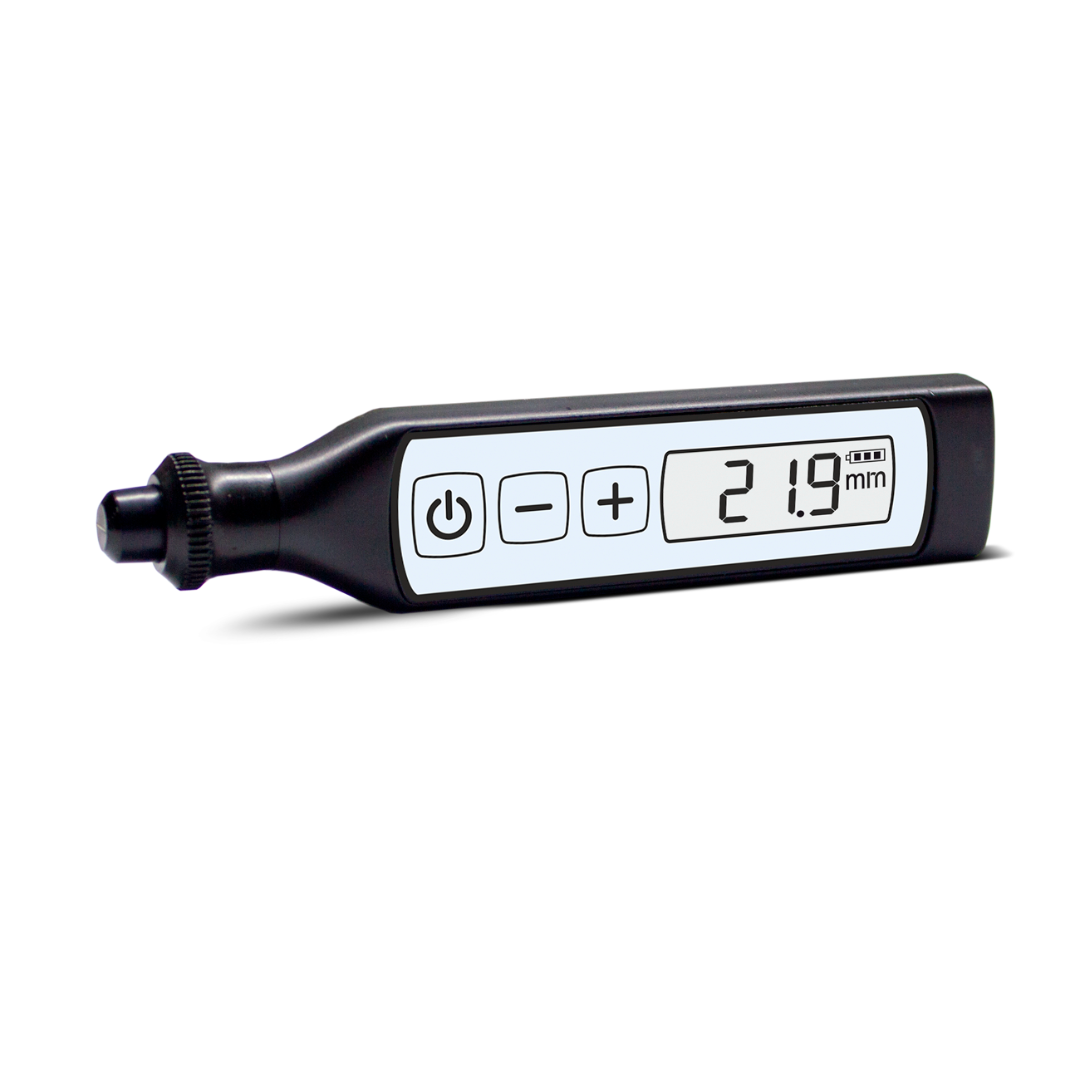

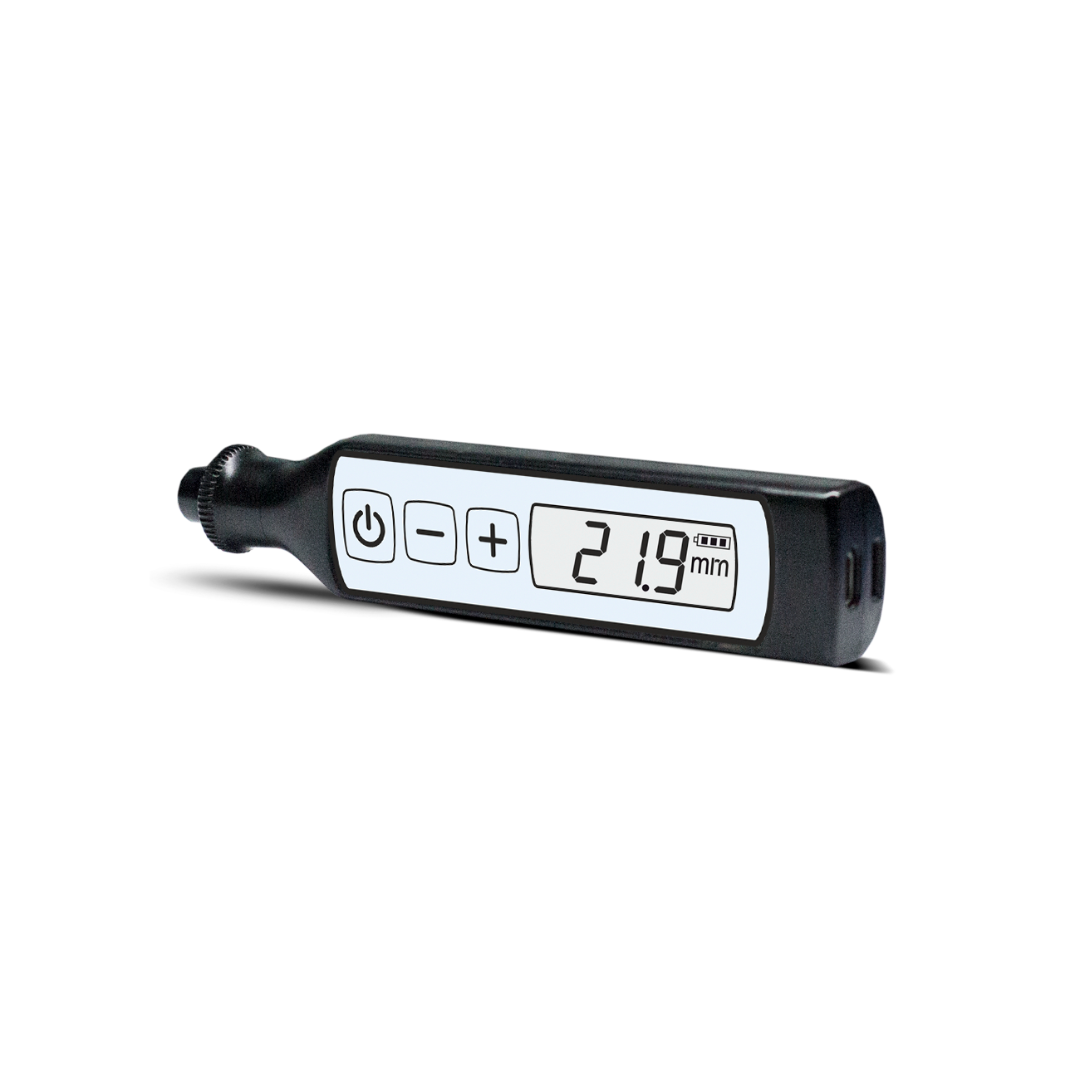

Толщиномер А1207U выполнен в портативном моноблочном исполнении со встроенным аккумулятором и с возможностью использования встроенного сменного совмещенного преобразователя S1573 5.0A0D8CL частотой 5 МГц или раздельно-совмещенного преобразователя D1572 10.0A0D6CL частотой 10 МГц. Конструкция прибора предусматривает возможность самостоятельной замены встроенного преобразователя при износе его рабочей поверхности, путём выкручивания наконечника и отсоединения преобразователя от платы прибора без дополнительных инструментов.
Прибор может применяться в лабораторных, полевых, цеховых условиях в различных отраслях промышленности при обязательной предварительной подготовке поверхности и использовании контактной смазки, которой могут служить различные масла, вода, глицерин, специальные контактные жидкости, гели для ультразвукового контроля (АКС-гель) и т. д.
Особенности А1207U:
- Удобное меню для оперативного выбора параметров
- Исключительная простота настройки и использования прибора
- Малые габариты и вес (умещается в кармане)
- Возможность установки необходимой скорости
- Возможность использования совмещенного и раздельно-совмещенного встроенных ПЭП
- Возможность самостоятельной замены сменного встроенного преобразователя (без использования дополнительных инструментов) при износе его рабочей поверхности, а также для смены типа преобразователя с раздельно-совмещённого на совмещённый и наоборот.
- Проведение экспресс-контроля толщины стенок металлоконструкций с гладкими и корродированными поверхностями и труб с минимальным радиусом кривизны от 10 мм благодаря малому размеру рабочей поверхности раздельно-совмещенного ПЭП (диаметр 6 мм)
- Встроенный LiPol аккумулятор
- Разъем Micro-USB для заряда аккумулятора от ПК или от сети, при подключении адаптера питания
- Встроенный Bluetooth модуль для связи и отображения в режиме реального времени (онлайн–толщиномер) цифрового результата измерений и А-Скана сигнала на экране смартфона или планшета
- Специализированное приложение для просмотра цифрового результата измерений и А-Скана сигнала в системах iOS и Android

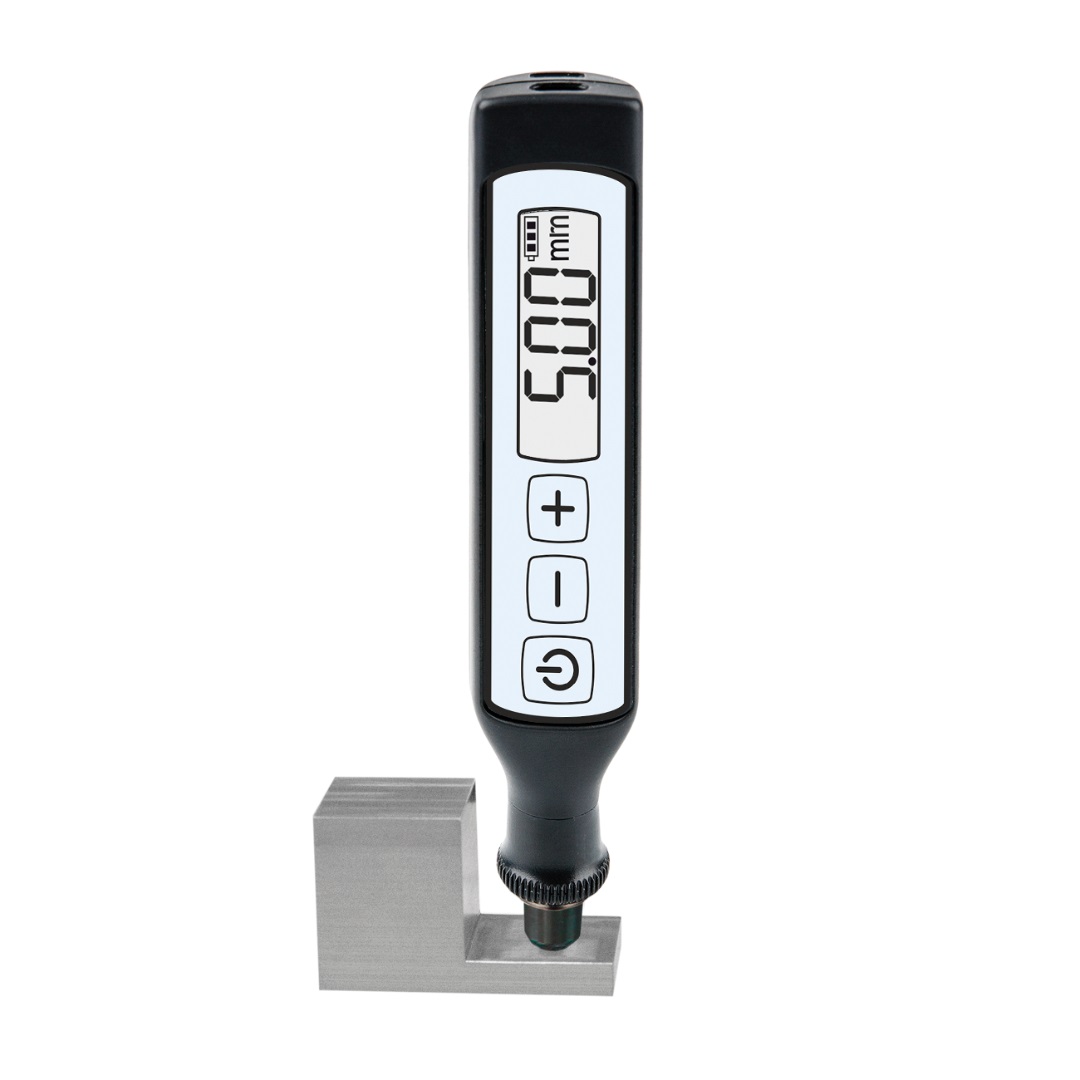

- Автоматическая калибровка времени задержки (нуля) встроенного преобразователя на калибровочном образце UCB014 (на толщине 5 мм для совмещённого преобразователя, на толщинах 25 и 5 мм для раздельно-совмещённого преобразователя)
Технические характеристики А1207U:
| Параметр | Значение |
| Диапазон измеряемой толщины (по стали), мм: | |
| с совмещённым преобразователем | от 0,8 до 150,0 |
| с раздельно-совмещённым преобразователем | от 0,6 до 50,0 |
| Дискретность индикации толщины, мм: | |
| от 0,60 до 9,99 мм | 0,01 |
| от 10,0 до 150,0 мм | 0,1 |
| Пределы допускаемой абсолютной погрешности, мм, где Х–измеряемая толщина: | |
| с совмещённым преобразователем | ±(0,005·X + 0,1) |
| с раздельно-совмещённым преобразователем | ±(0,01·X + 0,1) |
| Диапазон устанавливаемых скоростей ультразвука, м/с | от 1 000 до 9 000 |
| Частота встроенного преобразователя, МГц: | |
| совмещённого | 5 |
| раздельно-совмещённого | 10 |
| Диаметр рабочей поверхности встроенного преобразователя, мм: | |
| совмещённого | 8 |
| раздельно-совмещённого | 6 |
| Источник питания | встроенный LiPol аккумулятор |
| Номинальное значение напряжения аккумулятора, В | 3,7 |
| Продолжительность непрерывной работы от полностью заряженного аккумулятора при нормальных климатических условиях, ч, не менее | 16 |
| Габаритные размеры, мм, не более | 135 x 30 х 20 мм |
| Масса, г, не более | 60 г |
| Средний срок службы, лет, не менее | 5 |
| Условия эксплуатации: | |
| – температура воздуха, С | от минус 30 до плюс 50 |
| – относительная влажность при температуре +35С, %, не выше | 95 |

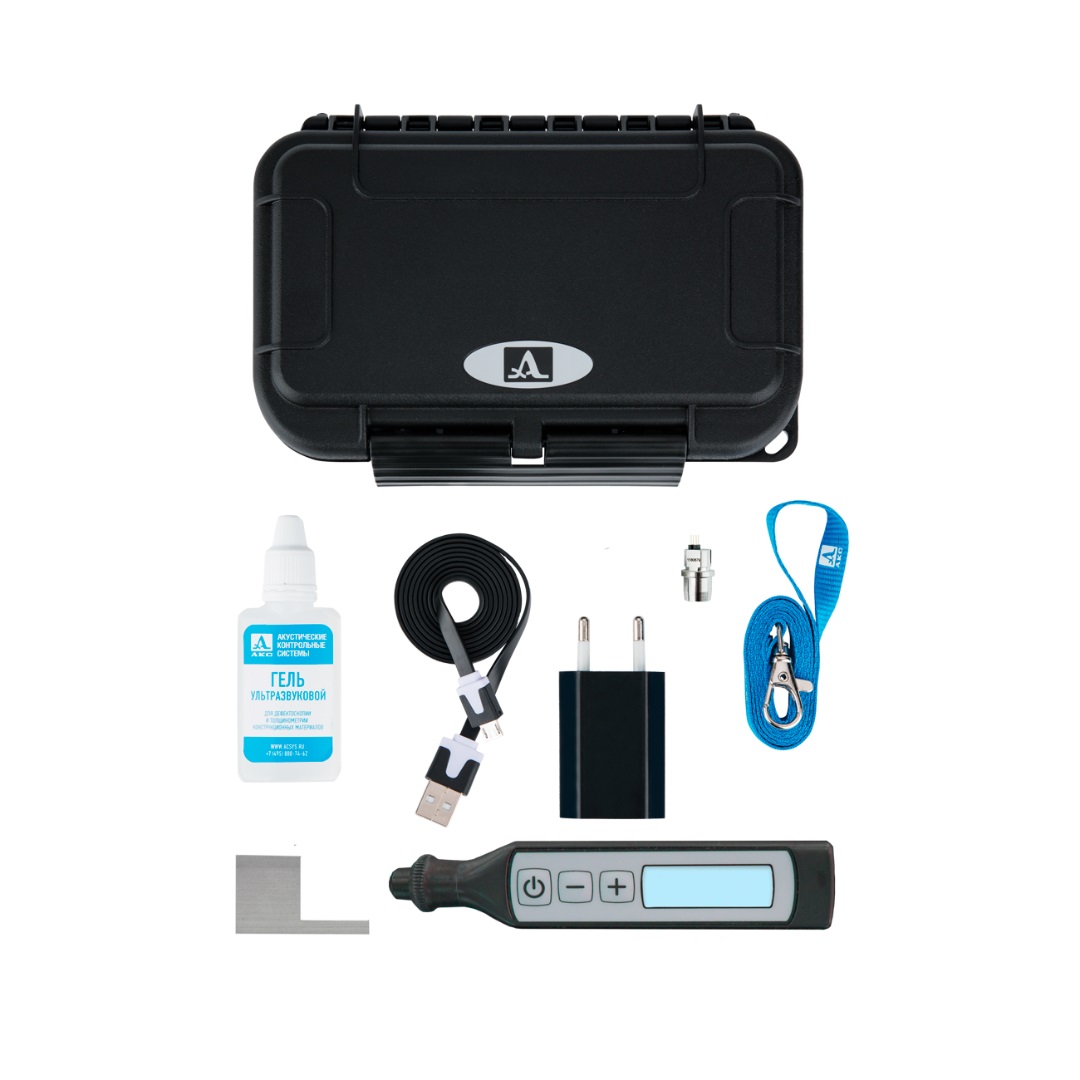

Комплект поставки А1207U:
Комплектация с раздельно-совмещенным ПЭП:
- А1207U — электронный блок ультразвукового толщиномера
- Раздельно-совмещённый преобразователь D1572 10.0A0D6CL
- Кабель USB A — Micro B
- Сетевой адаптер 220 В — USB
- Калибровочный образец UCB014
- Гель УЗ -30°C+100°C, 20 г
- Жесткий кейс Т07
Базовый комплект:
- А1207U — электронный блок ультразвукового толщиномера
- Раздельно-совмещённый преобразователь D1572 10.0A0D6CL
- Совмещенный преобразователь S1573 5.0A0D8CL
- Кабель USB A — Micro B
- Сетевой адаптер 220 В — USB
- Калибровочный образец UCB014
- Гель УЗ -30°C+100°C, 20 г
- Жесткий кейс Т07
