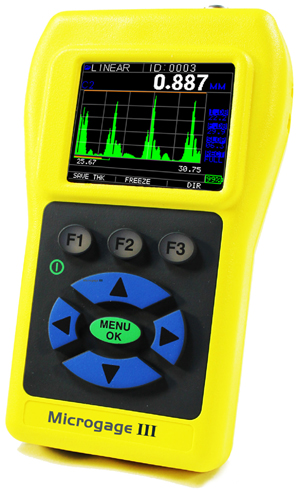

УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР MICROGAGE III

Физические характеристики:

• Масса: 230 г.
• Габаритные размеры: 50,0 (Ш) × 127,0 (В) × 31,8 (Г) мм.
• Диапазон рабочих температур: от -20° до +50°C.
• Температура поверхности: от -20° до +537°C (зависит от преобразователя).
• Диапазон контролируемых толщин (по стали): 0,10-508 мм зависит от материала, температуры и типа применяемого преобразователя.
• Диапазон калибровки по скорости ультразвука в материале: 0,508-18,699 мм/мкс.
• Питание: щелочные элементы питания 1,5 В типа «AA» 2 шт.
• Время непрерывной работы: с монохромным дисплеем в течение 200 ч (40 ч с подсветкой); с цветным дисплеем в течение 40 ч (15 ч с подсветкой).
• Дисплей: графический жидкокристаллический монохромный 128 × 64 пикселя, графический цветной на тонкоплёночных транзисторах 220 × 170 пикселей.
• Индикация: акустический контакт ПЭП, минимальная, максимальная толщина, индикация крупными цифрами текущего показания при одновременной индикации минимального значения, скорость ультразвука, нуля ПЭП, калибровка, единицы измерения, «заморозка» и «разморозка» экрана, процентная величина уровня разряда батареи, регулировка усиления, режим «эхо-эхо», символьная индикация.
• Единицы измерения: миллиметры/дюймы/микросекунды.
• Выбор языка интерфейса: английский, немецкий, французский, испанский, чешский, финский и др.
• Разрешение: 0,001 мм или 0,01 мм, по выбору оператора.
• Распознавание преобразователя: выбор из списка в меню.
• Установка нуля преобразователя: автоматическая.
• Сохранение настроек: возможность сохранения до 30 пользовательских настроек с параметрами контроля, такими как скорость ультразвука в материале, коэффициент усиления, диапазон контролируемых толщин и др.

Режимы измерений

• Класс 1: от зондирующего импульса до первого отражённого донного сигнала.
• Класс 2: от эхосигнала границы раздела сред до первого донного отражённого сигнала.
• Класс 3: от двух донных эхосигналов (измерение через покрытие).
• Ширина полосы частот: 0,5-30 МГц (-3 дБ).
• Генератор импульсов: прямоугольные импульсы с регулировкой напряжения от 30 до 120 В.
• А-скан: индикация в реальном времени.
  Детектирование сигналов: радиосигнал, полное
• детектирование, положительная полуволна, отрицательная полуволна.
• Регулировка усиления: автоматическая, ручная с шагом в 1 дБ или трехступенчатая регулировка (низкий, стандартный и высокий уровень).
• Временная регулировка усиления (ВРЧ): задается путем ввода начального усиления, заданием наклона ВРЧ в дБ/мкс и ввода конечного значения усиления.
• B-скан: построение сечения контролируемого изделия вдоль направления сканирования.
• Скорость измерений: 4 изм/с или 20 изм/с в ускоренном режиме.
• Сигнализация: пороговая (минимальная/максимальная толщина), вибросигнализация, звуковая сигнализация, а также включением подсветки кнопочной панели и динамическим изменением цвета формы сигнала.
• Кнопочная панель с подсветкой: трехуровневая световая сигнализация для удобства при разбраковке изделий: кнопка F1 = Красный, кнопка F2 = Жёлтый и кнопка F3 = Зелёный.
• Подсветка дисплея: светодиодная, режимы Вкл/Выкл или автовключение.
• Эргономика: прибор адаптирован для работы как правой, так и левой рукой.
• Выключение питания: автоматическое по времени (через задаваемый оператором интервал 1-31 минута, при отсутствии измерений или нажатия кнопок, а также отмена выключения питания).

Режимы работы:

• Дифференциальный режим: индикация разницы между действительной и номинальной толщиной заданной оператором.
• Режим сканирования: одновременная индикация минимальных или максимальных значений толщины на скорости 20 измерений/с .
• Режим «заморозки»: фиксация индикации на экране (для измерения объектов с высокой температурой).
• Режим фиксации: фиксация индикации на экране последнего показания толщины в виде негативного изображения.
• Корпус электронного блока: ударопрочный пластик, пыле-влаго защищенный.
