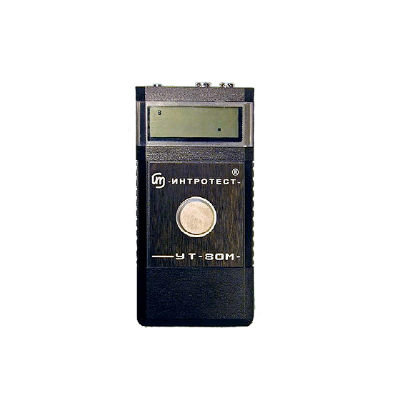

Ультразвуковой толщиномер УТ-80М
Загрузка...Назначение толщиномера УТ-80М
Толщиномер ультразвуковой УТ-80М предназначен для измерения толщины стальных изделий, в том числе с корродированными поверхностями, при одностороннем доступе к ним.
Толщиномер УТ-80М обладает следующими отличительными особенностями:
- максимальная простота в эксплуатации;
- не требует калибровки;
- возможность комплектации высокотемпературным преобразователем по спецзаказу.
- разрешающая способность 0.1 мм; настройка на скорость распространения ультразвука 5930м/с, что соответствует скорости ультразвука для низкоуглеродистых сталей;
- жидкокристаллический цифровой индикатор с электролюминесцентной подсветкой;
- уверенная работа в жестких полевых условиях (температура и длительность работы не влияют на точность измерения);
- малые габариты, позволяющие использовать УТ — 80М как карманный прибор;
- максимальная простота эксплуатации: всего один орган управления — «включение питания» (толщиномер не требует настройки и готов к работе сразу после включения);
- чехол защищает толщиномер при работе в полевых условиях;
- толщиномер может комплектоваться высокотемпературным ПЭП для контроля объектов с температурой поверхности до 300° С;
- по специальному заказу толщиномер может быть настроен на любую фиксированную скорость ультразвука для контроля объектов из стекла, пластмассы, полиэтилена, керамики и других материалов.
Компания ООО «АналитПромПрибор» поставляет Ультразвуковой толщиномер УТ-80М по всей России: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города.
Цена Ультразвукового толщиномера УТ-80М соответствует цене производителя. Для того чтобы купить Ультразвуковой толщиномер УТ-80М необходимо оформить заявку через электронную почту info@analytprom.ru или позвонить нам по телефонам
Основные технические характеристики ультразвукового толщиномера УТ-80М:
- Рабочие частоты 2,5; 5,0 МГц
- Диапазон измерения (по стали) от 1,0 до 100 мм
- Погрешность измерения ± (0,1 + 0,01 H) мм
- Дискретность измерения 0,1 мм
- Диапазон устанавливаемых скоростей УЗ колебаний фиксированная скорость 5930 м/с
- Память отсутствует
- Интерфейс связи с персональным компьютером отсутствует
- Электрическое питание:
- — сеть переменного тока
- — аккумуляторное
- нет
- 3,6 В
- Время непрерывной работы до 100 ч
- Диапазон рабочих температур от — 25 до + 50 °С
- Степень защиты корпуса IP 53
- Габаритные размеры не более 120x60x30 мм
- Масса не более 0,15 кг
Технические характеристики преобразователей для ультразвукового толщиномера УТ-80М:
Диапазон измерения толщины по стали — от 1,0 до 300,0 мм. (Зависит от типа используемого УЗ ПЭП).
- Тип УЗ преобразователя Диапазон по стали
- П112-2,5-122-А 2,5 -300,0 мм
- П112-5,0-122-Б 1,0 — 100,0 мм
- П112-5,0-4х4-Б 1,0 — 100,0 мм
- П112-5,0(2,5)Т-122Б до 300 °С. 3,0 — 50,0 мм
Где:
«А» — материал призмыпротектора — полиимид(оргстекло).
«Б» — материал призмыпротектора — кварцевое стекло.
- Дискретность отсчета цифрового индикатора 0,1 мм.
- Предел допускаемой основной абсолютной погрешности толщиномера (на плоскопараллельных образцах с шероховатостью поверхности Ra ?10 мкм): ? = ± (0,1+0,01X), где Х — измеряемая толщина в мм.
- Предел допускаемой дополнительной погрешности толщиномера при шероховатости поверхности измеряемых изделий менее Rz 160 мкм не превышает основной погрешности.
- Предел допускаемой дополнительной погрешности толщиномера, вызванной изменением температуры окружающего воздуха во всем диапазоне рабочих температур, не превышает основной погрешности измерения.
- Предел дополнительной погрешности измерения толщины изделий с непараллельными поверхностями при минимальном радиусе кривизны поверхности контролируемого изделия 20 мм не превышает предела допускаемой основной погрешности.
- Время установления показаний на цифровом индикаторе толщиномера не более 1 с.
- Время установления рабочего режима 1 с.
- Электрическое питание толщиномера — автономное — от встроенной аккумуляторной батареи номинальным напряжением 3,6 В. Электрическое питание зарядного устройства — сеть переменного тока напряжением от 187 до 242 В и частотой (50 ± 1) Гц.
- Максимальная мощность, потребляемая от сети переменного тока при зарядке аккумуляторной батареи, не более 5 В·А. 2.11.
- Время непрерывной работы толщиномера от полностью заряженной встроенной аккумуляторной батареи в режиме работы прибора без подсветки цифрового индикатора при температуре окружающей среды 20 °С, не менее 150 часов.
- Порог включения автоматической сигнализации разряда встроенной аккумуляторной батареи 3,0 -3,3 В.
- Максимальное время контакта высокотемпературного ПЭП с поверхностью контролируемого изделия, нагретой выше 100 °С, не более 5 сек. с последующим перерывом 40 сек.
- Рабочая частота УЗ ПЭП от 1,25 до 10,0 МГц.
- Максимальный размер контактной площадки УЗ ПЭП — диаметр 12 мм.
- Габаритные размеры электронного блока толщиномера: 120х60х30 мм.
- Масса электронного блока не более 0,15 кг.
- Срок службы толщиномера не менее 5 лет.
Комплект поставки ультразвукового толщиномера УТ-80М:
- Толщиномер ультразвуковой специализированный УТ-80М
- (электронный блок) 1 шт.
- Ультразвуковой пьезоэлектрический преобразователь (ПЭП) * 1 шт.
- Чехол для электронного блока ** 1 шт.
- Сумка для переноски ** 1 шт.
- Тест-образец (на корпусе толщиномера) 1 шт.
- Зарядное устройство 1 шт.
- Отвертка для подстройки «нуля» толщиномера 1 шт.
- Толщиномер ультразвуковой специализированный УТ-80М.
- Руководство по эксплуатации. 1 экз.
* — количество поставляемых ПЭП, их тип и рабочая частота оговариваются при оформлении заказа.
** — поставляется за дополнительную плату.
