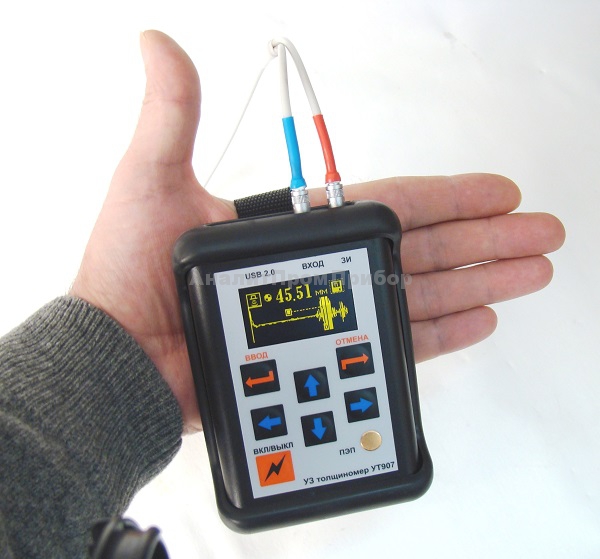

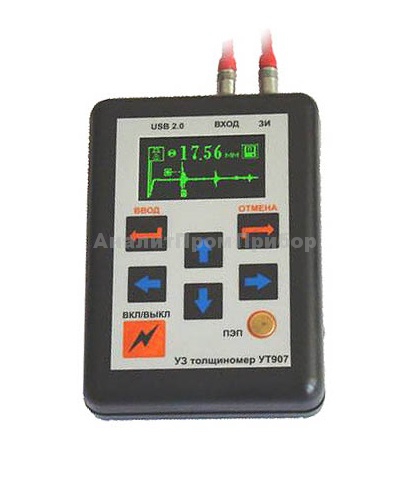

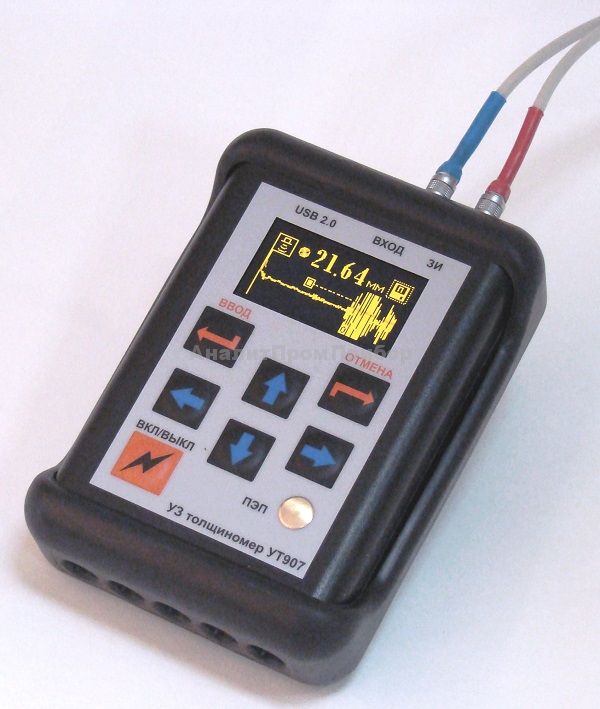

Ультразвуковой толщиномер УТ907
Загрузка...Ультразвуковой толщиномер УТ907 с функциями А-скана и В-скана предназначен для определения остаточной толщины стенок труб, баков цистерн и т.д. с целью выявления мест коррозии и механической эрозии металла. Также прибор может использоваться для измерения толщины стенки изделий из керамики и пластмасс. Диапазон измерения толщины по сталям от 0,5 до 500мм. Прибор внесён в реестр СИ.
Основные преимущества толщиномера УТ907 :
- Наличие А-скана.Изображение А-скана в реальном времени позволяет исключить типичные ошибки оператора при обнаружении донных эхо-сигналов и эхо-сигналов от несплошностей.
- Наличие B-скана.Ультразвуковой толщиномер УТ907. Режим формирования В-скана.
- Формирование B-скана обеспечивает определение профиля изделия, выявление локальных утонений, расслоений, мест коррозии.
- Наличие ВРЧ (временной регулировки чувствительности).Данная функция обеспечивает выравнивание амплитуд донных эхо-сигналов при прозвучивании изделий различной толщины.
- Автоматическая настройка электро-акустического тракта. Каждый преобразователь, поставляемый в комплекте с толщиномером, содержит встроенную микросхему памяти, в которую записан тип ,номер и его параметры. На основе этих данных производится автоматическая настройка электроакустического тракта прибора.
- Файловая система в толщиномере предназначена для сохранения настроек и результатов контроля, сохраняются А- и B-сканы, а также численные значения толщины изделия.
- Программное обеспечение позволяет создавать заключения по результатам толщинометрии автоматически. Файлы результатов контроля передаются из УТ907 на ПК в формате MS Word.
Прибор УТ907 содержит ряд сервисных устройств:
- Энергонезависимая память для хранения файлов настроек и файлов результатов контроля. Максимальное количество файлов – 1000.
- Однопроводный интерфейс для считывания параметров ультразвуковых преобразователей.
- Часы и календарь.
- Монитор контроля состояния аккумуляторов.
- USB-порт.
Технические характеристики толщиномера УТ907 :
| Диапазон измерений толщины по стали | 0,6 — 500 мм |
| Дискретность измерений | 0,01 мм |
| Погрешность измерений | ±(0,05 + 0, 003*H) мм, Н – толщина изделия |
| Отображение ультразвуковых сигналов | А-скан, В-скан |
| Длительности развертки (А-скана) | 4 — 180 мкс. |
| Диапазоны частот | 0,6 — 12 МГц |
| Диапазон регулировки чувствительности | 80 дБ |
| Временная регулировка чувствительности | 16 типовых графиков |
| Индикатор прибора | дисплей на органических светодиодах OLED128*64 точек |
| Связь с компьютером | USB |
| Питание | от встроенного аккумулятора (2 аккумулятораNiMH, тип АА, емкостью 2,5 А*ч.), от сети 220В или от компьютера через шину USB |
| Габаритные размеры | 105x75x27 мм3 |
| Вес с аккумуляторами | 200 г |

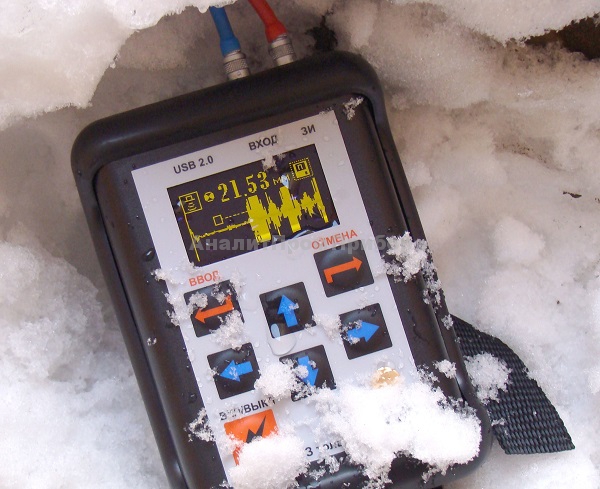

| Диапазон рабочих температур | -10°..+45°С. При эксплуатации прибора в теплозащитном чехле нижняя граница рабочего диапазона температур понижается до -30°С |
Комплект поставки толщиномера УТ907 :
| Комплект поставки | СТАНДАРТ | ПРОФЕССИОНАЛ |
| Толщиномер ультразвуковой УТ907 | 1 шт. | 1 шт. |
| Ультразвуковые преобразователиП112-2,5-14П112-5,0-8П112-8,0-5*4
П111-2,5-К14 П111-5,0-К8 |
(2 шт.)1 шт.1 шт.-
— — |
(5 шт.)1 шт.1 шт.1 шт.
1 шт. 1 шт. |
| Стандартные образцы для настройки толщиномера.СОП ступеньки 2, 4, 8, 16 мм, материал Ст20.СОП ступеньки 5, 10, 20, 40 мм, материал Ст20 | нет | (2 шт.)1 шт.1 шт. |
| Аккумуляторы NiMH 2500 мА/ч, тип АА | 2 шт. | 2 шт. |
| Сетевой источник питания 5В, 1А (разъем USB тип A) | 1 шт. | 1 шт. |
| Кабель USB (разъемы A, miniB) | 1 шт. | 1 шт. |
| Кабель для подключения совмещенных ультразвуковых преобразователей 2Lemo.00-1Lemo.00-1300 | 1 шт. | 1 шт. |
| Кабель для подключения раздельно-совмещенных ультразвуковых преобразователей 2Lemo.00-2Lemo.00-1300 | 1 шт. | 1 шт. |
| Чехол | 1 шт. | 1 шт. |
| Сумка | 1 шт. | 1 шт. |
| Техническая документация:- «Толщиномер ультразвуковой УТ907. Руководство по эксплуатации» 48.5883.001.01.000 РЭ- «Толщиномер ультразвуковой УТ907. Паспорт»- CD-ROM с программным обеспечением | 1 комплект | 1 комплект |
| ПРИМЕЧАНИЕ. Прибор УТ907 может быть укомплектован преобразователями и образцами по спецификации заказчика. | ||
Толщиномер УТ907 можно купить или заказать в любой точке России, в городах : Москва, Волгоград, Барнаул, Рязань, Астрахань, Курск, Владимир, Владикавказ, Якутск, Новороссийск, Ангарск, Армавир, Балаково, Сызрань, Уссурийск, Березники, Абакан, Находка, Пятигорск, Одинцово, Копейск, Хасавюрт, Новомосковск, Кисловодск, Нефтеюганск, Димитровград, Арзамас, Каспийск, Воткинск, Тобольск, Глазов, Бугульма, Ейск, Мичуринск, Железногорск, Усть-Илимск, Бузулук, Белово, Бор, Шадринск, Черногорск, Сулин, Новозыбков, Красноуфимск, Фролово, Кыштым, Партизанск, Миллерово, Ялуторовск, Луга, Сестрорецк, Тейково, Сланцы, Шатура, Инта, Аша, Алушта, Можайск, Карабулак, Верхний Уфалей, Луховицы, Карталы, Дивногорск, Кувандык, Майский, Абдулино, Шимановск, Нытва, Ульяновск, Дзержинск, Орск, Щёлково, Кызыл, Кропоткин, Ивантеевка, Когалым, Лиски, Ярцево, Радужный, Людиново, Каменка, Лесозаводск, Баксан, Усть-Джегута, Алейск, Сорочинск, Дальнереченск, Уварово, Новопавловск, Губкинский, Няндома, Бронницы, Лосино-Петровский, Боготол, Кировград, Куса, Ардон, Кондрово, Болотное, Ясный, Пестово, Лакинск, Нерчинск, Лукоянов, Полярные Зори, Трубчевск, Карабаново, Мамадыш, Дегтярск.
Толщиномер продается по цене производителя. Покупка оформляется заказом по электронной почте info@analytprom.ru или по телефонам 8-8442-98-47-09, 8-8442-49-39-27.
