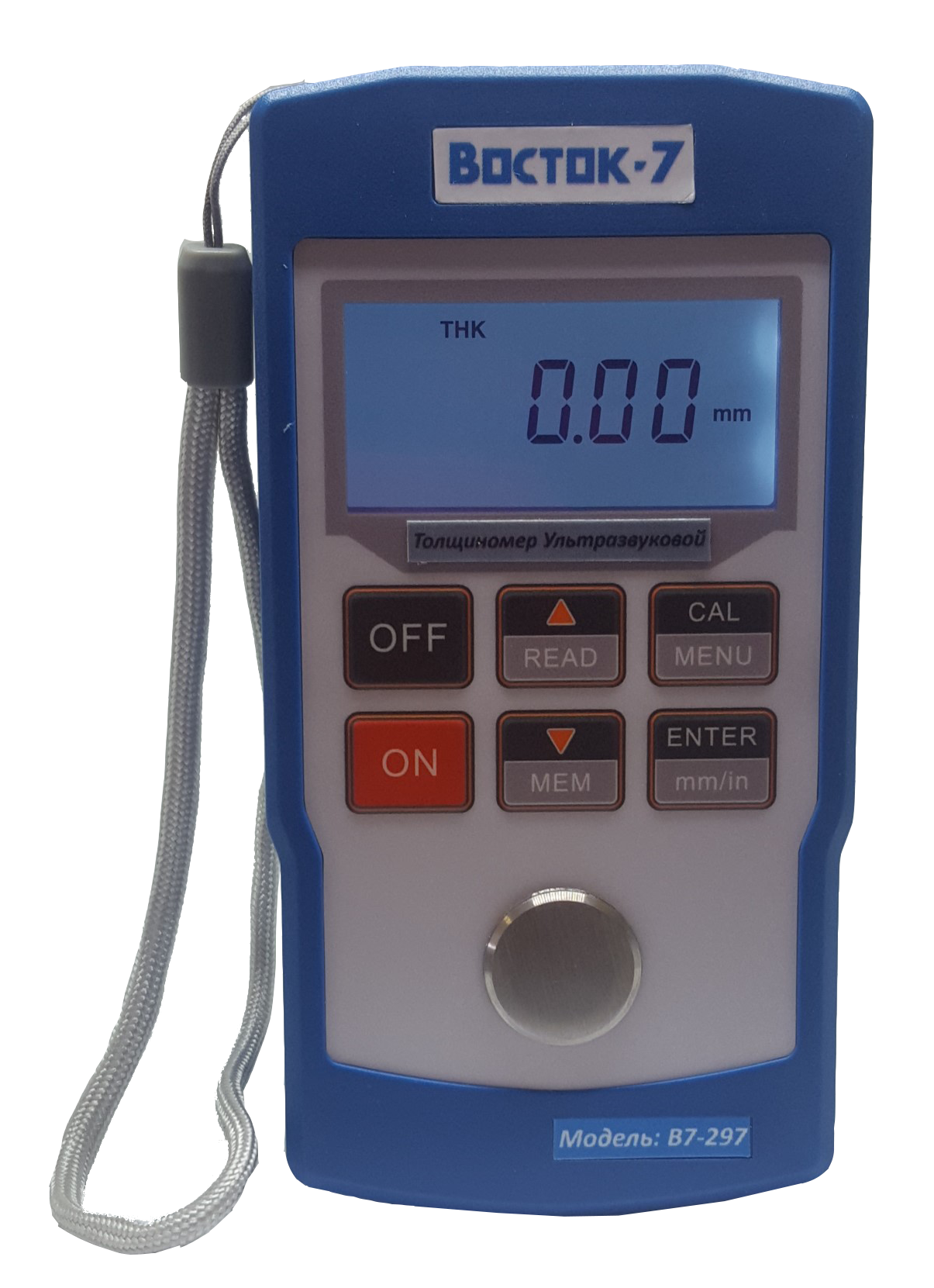

Ультразвуковой толщиномер В7-297
Загрузка...
Толщиномер ультразвуковой В7-297 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,7 до 300 мм (по стали) с 4 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 400 0С) поверхностей; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки и через покрытие, в т. ч. коррозию.
Память на 400 измерений. Базовый преобразователь РТ-5 без пружины обеспечивает стандартные измерения, а также специализированные измерения толщины через покрытие: изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция и т. п.).
Специализированные режим двойного эхо-сигнала (через покрытие): при измерении обычным толщиномером толщины основного металла, покрытого защитным покрытием или краской, может возникнуть значительная ошибка, а при использовании двойного эхо-сигнала можно точно измерить фактическую толщину основного металла без необходимости удаления с него покрытия или нарушения поверхности.
Также эта функция используется при измерении глубоко корродированных изделий – остаточной толщины стенок в местах, подверженных коррозийному износу (трубы, сосуды давления и др.).
Технические характеристики В7-297:
| Наименование | Параметр |
| Диапазон измерения толщины, мм: преобразователь РТ-5 по стали через покрытие, в т. ч. коррозию преобразователь GT-5 преобразователь XT-5 | от 2,0 до 300,0 от 3,0 до 35,0 от 2,0 до 100,0 от 0,7 до 90,0 |
| Точность (дискретность, шаг отсчёта) измерения, мм | 0,1 / 0,01 |
| Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм — преобразователь PT-5 в диапазоне измерений от 2,0 до 10,0 мм включ. в диапазоне измерений св. 10,0 до 300,0 мм — преобразователь GT-5 в диапазоне измерений от 2,0 до 9,0 мм включ. в диапазоне измерений св. 90,0 до 100,0 мм — преобразователь XT-5 в диапазоне измерений от 0,7 до 40,0 мм включ. в диапазоне измерений св. 40,0 до 90,0 мм H – измеренное значение толщины, мм |
±0,5 ±(0,01H+1) ±(0,005H+0,1) ±(0,01H+1) ±(0,005H+0,1) (0,01H+1) |
| Радиус кривизны поверхности полого цилиндра (стальной трубы), min, мм
— для преобразователя с частотой 2 и 5 МГц |
20 |
| Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм
— для преобразователя с частотой 2 и 5 МГц |
1.2 |
| Диапазон измерения скорости ультразвука, м/с |
1000…9999 |
| Шероховатость поверхности со стороны ввода УЗК, max, Rz мкм |
80 |
| Шероховатость поверхности со стороны, противоположной стороне ввода УЗК, max, Rz мкм |
160 |
| К-во дополнительных подключаемых преобразователей, в т. ч. высокотемпературных (*) |
3 (1*) |
| Длина кабеля преобразователя, не менее, мм |
900 |
| Температура поверхности контролируемых изделий, °С |
-10…+60 (+400*) |
| Память |
400 значений |
| Температурный диапазон окружающей среды при работе толщиномера, °С |
0…+35 |
| Верхнее значение относительной влажности при 35 °С, % |
90 |
| Элементы питания: от батарей или аккумуляторов |
2 шт. 1,5 V тип АА |
| Время работы при полной зарядке и выкл. подсветке экрана, ч |
не менее 90 |
| Время авто выключения прибора, мин |
3 |
| Гарантийный срок эксплуатации, мес |
12 |
| Габаритные размеры Д*Ш*В, мм |
70*30*125 |
| Масса прибора (без элементов питания), кг |
0,25 |
