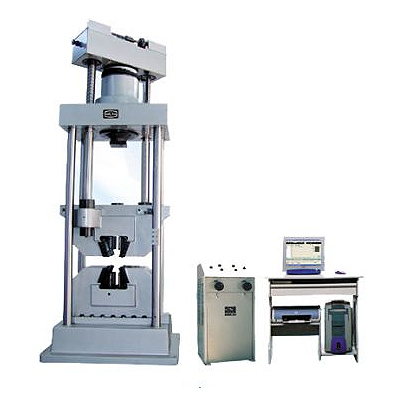

Универсальная гидравлическая испытательная машина WEW-2000A
Гидравлические разрывные машины серии WEW производства компании TIME Group Inc. применяются на предприятиях, где требуется высокая мощность и эксплуатационная надежность гидравлических испытательных машин, а также простота и удобство при работе на них.
Также как и испытательные машины WAW, испытательные машины серии WEW могут использоваться на металлургических заводах, где требуется постоянный контроль качества выпускаемого металлопроката, на машиностроительных преприятиях для контроля качества материалов поступающих на склад, а также для исследования механических свойств при разрушении ответственного элемента или всей конструкции в целом, на предприятиях спеализирующихся на изготовлении автомобильных комплектующих для контроля за качеством и ресурсом деталей, в научно-исследовательских институтах, занимающихся исследованиями металлов, сталей и сплавов, для исследования свойств опытных экспериментальных партий образцов из разработанных сплавов, а также в технических ВУЗах и техникумах для проведения лабораторных работ, например, по курсу сопротивления материалов.
Технические характеристики испытательной машины WEW-2000A
Максимальная нагрузка | 2000 кН |
Диапазон измерения нагрузки | 2÷100% FS |
Относительная ошибка измерения нагрузки | ±1% |
Тип захватов | гидравлические |
Круглый образец | Ø15÷70 мм |
Плоский образец | 0÷50 мм |
Ширина плоского образца | 140 мм |
Максимальное пространство для испытания на растяжение | 850 мм |
Максимальное пространство для испытания на сжатие | 720 мм |
Расстояние между колонн | 900 мм |
Размер компрессионных пластин сжатия | 204×204 мм |
Пролет между опорами при испытании на изгиб | 1000 мм |
Ширина опоры при испытании на изгиб | 140 мм |
Допустимый изгиб | 190 мм |
Максимальный ход поршня | 250 мм |
Максимальная скорость поршня | 50 мм/мин |
Максимальная скорость траверсы | 150 мм/мин |
Размеры шкафа управления | 610х700х1100 мм |
Размеры силовой рамы(включая ход поршня) | 1510x1040x4700 мм |
Мощность мотора | 5.2 кВт |
Вес силовой рамы | 10400 кг |
Базовый комплект поставки испытательной машины WЕW-2000A
№ | Наименование | Краткая характеристика | Количество | Примечание |
1 | Силовая рама | — | 1 | — |
2 | Шкаф управления | — | 1 | — |
3 | Система измерения и управления | — | 1 | — |
4 | Датчик давления масла | CYB-12SA | 1 | — |
5 | Экстензометр | YYU-10/50 | 1 | — |
6 | Компьютер | — | 1 | Lenovo |
7 | Принтер | HP 1368(A4, inkjet) | 1 | HP |
8 | Губки для растяжения плоских образцов | 0÷25 мм 25÷50 мм |
1 комплект | — |
9 | Губки для растяжения круглых образцов | Ø15÷30 мм Ø30÷50 мм Ø50÷70 мм |
1 комплект | — |
10 | Компрессионные пластины, мм | 204×204 мм | 1 комплект | — |
11 | Приспособления для изгиба, мм | База 1000 мм и оправка | 1 комплект | — |
12 | Набор инструментов | — | 1 комплект | — |
13 | Техническая документация | — | 1 комплект | — |
