УПНК Промышленный многоканальный УЗ дефектоскоп с параллельными каналами
Загрузка...УПНК Промышленный многоканальный УЗ дефектоскоп с параллельными каналами
Установка УПНК представляет собой универсальный модульный дефектоскоп/толщиномер с независимыми параллельными каналами, построенный на принципиально новой высокоскоростной архитектуре канала с использованием двух высокопроизводительных промышленных компьютеров с панельными ЖКИ мониторами — один для ввода сигналов в реальном времени, второй -для общего управления системой, архивирования данных, связи с другими устройствами общезаводской компьютерной сети.

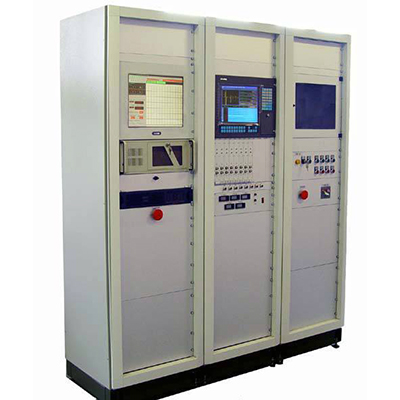

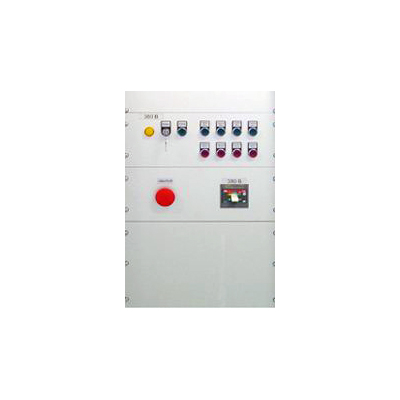

Состоит из двух промышленных 19″ шкафов Rittal, с установленным — многоканальным дефектоскопом, блоком питания, промышленным блоком бесперебойного питания, 2-х промышленных компьютеров с панельными ЖКИ мониторами и принтером. Третий промышленный шкаф — предназначен для установки системы автоматизированного управления приводами и устройствами механизации процесса контроля (в т.ч. устройствами загрузки/ выгрузки изделий).
Области применения: автоматизированный УЗ контроль изделий
- В машиностроении (входной контроль прутков, контроль валов, цилиндров)
- В авиапромышленности (контроль дисков, валов и пр.)
- В металлургии (контроль поковок, литья, в том числе из аллюминия, титана и др.)
- На железнодорожном транспорте (контроль колесных пар и пр.)
- В трубном производстве (бесшовные трубы нефтяного и котельного сортамента, прямошовные трубы для нефтегазовой отрасти)
- В атомной промышленности (тонкостенные бесшовные трубы, сварные соединения трубок, контроль толщины стенок труб от 0,2 мм, контроль протяженности контактно-стыкового сварного шва тонкостенных трубок малого диаметра и пр.)
- При производстве изделий из чугуна (контроль прокатных валков и пр.)
- Многоканальный блок
- 19″ конструктив с возможностью установки до 8-ми каналов в одном корпусе.
Максимальное число каналов — до 128 - Внешний конструктив
- 19″ Rittal
- Компьютеры
- для управления процессом контроля, отображением сигналов в реальном времени и общего управления используются промышленные ПК с процессором PIV
- Мониторы
- 17″ и 15″ панельные промышленные ЖКИ мониторы
- Операционная система
- Windows 2000

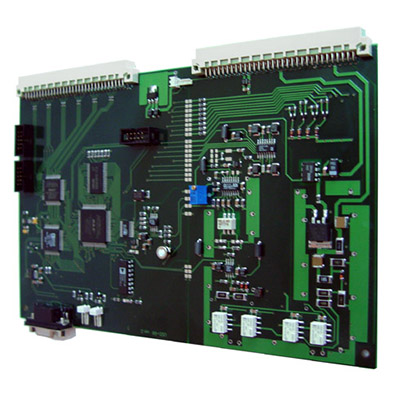

Спецификация ультразвукового канала:
Развертка
мин.: 0 — 2,5 мкс
макс.: 0 — 1000 мкс
Задержка
от -4 мкс до 998 мкс
Демпфирование
50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импенданс
50 ом / 600 ом
Зондирующий импульс
прямоугольный, амплитудой не менее 200 В, с изменяемой длительность от 33 до 500 нс, с шагом 16 нс
Частота повторений ЗИ
от 50Гц до 10 КГц
Усилитель
широкополосный 0.5-25 Мгц
диапазонные аналоговые и цифровые фильтры
Диапазон регулировки усиления
110 дБ
Временная Регулировка Чувствительности (ВРЧ)
диапазон до 90 дБ с построением кривой по 10 опорным точкам
Детектирование
положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Отсечка
компенсированная, 0 — 80% высоты экрана
Зоны контроля
две независимых зоны АСД + зона иммерсионной синхронизации. Начало и ширина зон изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%. Возможность увеличения числа зон до 8-ми.
Измерение временных интервалов
от 0 до первого сигнала в зоне или между сигналами в зонах, по переходу сигнала через 0, частотный и корреляционный метод
Разрешающая способность
для временного метода — 0,5нс
для частотного и корреляционного метода — 0,25 нс
Интерфейс
специальная высокоскоростная шина связи с ПК
Разъемы преобразователей
2 СР50 / BNC
