ЛинтеЛ КНК-20
ОАО БСКБ «Нефтехимавтоматика» разработала комплект лабораторного оборудования для испытания асфальтобетонов на колееобразование согласно ПНСТ, EN 12697-22 (малая машина) и EN 12697-33. В состав комплекта входит установка для уплотнения асфальтобетонных смесей гладким стальным катком «ЛинтеЛ СП-20» и установка для определения колееобразования «ЛинтеЛ КНК-20».
Установка СП-20 предназначена для подготовки проб асфальтобетонов с целью последующего испытания их на колееобразование на КНК-20. Она обеспечивает в лабораторных условиях максимальное приближение процессов уплотнения асфальтобетонной смеси к условиям уплотнения с помощью дорожных катков за счёт контроля давления и скорости перемещения стального сектора по образцу.
Установка КНК-20 предусматривает одновременное испытание двух образцов и имитирует процесс деформации дорожных покрытий под действием многократных нагрузок транспортных средств. Испытание проводится в автоматическом режиме, выдается отчет установленной формы, предусмотрена передача результатов испытаний по радиоканалу в лаботорно-информационную систему «ЛинтеЛ-ЛИС».

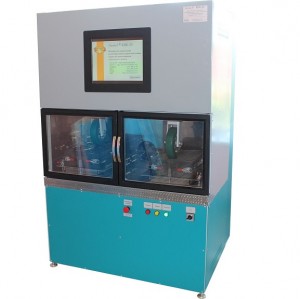

Конструктивное исполнение машины моноблочное, напольного типа.В качестве панели управления используется ПК с сенсорным дисплеем 17”.
Автоматические функций установки КНК-20:
- поддержание стабильной температуры в испытательной камере;
- автоматический подвод колёс из парковочных мест к поверхности образцов;
- задание и непрерывный контроль усилия прижима колёс;
- контроль глубины колеи в реальном времени в 25 точках с отображением на дисплее;
- остановка по выполнению заданного количества циклов движения колеса или по достижении заданной глубины колеи;
- хранение в базе данных, возможность просмотра и печати на принтере в виде отчётов
до 200 результатов испытаний; - расчёт характеристик (средний коэффициент увеличения глубины следаTR, увеличение глубины колеи в материале WTR и т.д.) по нескольким результатам;
- АВТОМАТИЧЕСКАЯ ПЕРЕДАЧА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ по РАДИОКАНАЛУ от АППАРАТА к ПК через подсистему беспроводного интерфейса «ЛинтеЛ-Линк» в лабораторно-информационную систему «ЛинтеЛ-ЛИС»
Технические характеристики ЛинтеЛ КНК-20:
| Внутренние размеры ячейки | |
| — длина | 320 мм |
| — ширина | 260 мм |
| — высота (регулируется креплением нижней плиты) | 25, 40, 60, 80 мм |
| Наружный диаметр шины колеса | от 200 до 205 мм |
| Ширина шины | от 45 до 55 мм |
| Толщина шины | не менее 20 мм |
| Длина пути колеса | от 220 до 240 мм |
| Диапазон и точность измерения глубины колеи | от 0 до 20 мм |
| Диапазон измерения глубины по траектории движения колеса от центра образца | ± 50 мм |
| Количество точек измерения в диапазоне (равномерно распределены) | 25 шт. |
| Частота (1 цикл = проезд в прямом, а затем в обратном направлении) | от 25,5 до 27,5 мин-1 |
| Температура термостатирования и испытания образца | от 40 до 65 °C |
| Максимальное отклонение центральной линии дорожки от средней линии образца | 5 мм |
| Номинальная нагрузка на колесо | (700*W/50) ±10 Н |
| Номинальное время термостатирования образца | 6 ч. |
| Точностные характеристики | |
|---|---|
| Точность измерения температуры от 40 до 65°C | ±1 °C |
| Точность измерения глубины колеи от 0 до 20мм | ±0,2 мм |
| Эксплуатационные характеристики | |
|---|---|
| Потребляемая мощность, в рабочем режиме |
не более 2500 Вт |
| Потребляемая мощность, в режиме ожидания |
не более 80 Вт |
| Габаритные размеры | 1785 х 1160 х 1000 мм (высота x ширина x глубина) |
| Масса машины, не более | 635 кг |
| Температура окружающей среды | от 10 до 35 °C |
| Относительная влажность при температуре +25°С, не более | 80 % |
| Атмосферное давление | от 680 до 800 мм.рт.ст. |
| Напряжение сети питания | от 187 до 242 В |
| Частота сети питания | от 49 до 51 Гц |
| Вероятность безотказной работы за 1000 ч. не менее | 0,96 |
| Среднее время восстановления | 4 ч |
| Срок службы | 6 лет, не более 15 000 часов |
| Гарантийный срок эксплуатации | 1 год, не более 2 500 часов |
| Безопасность | |
|---|---|
| Электробезопасность | Заземление нетоковедущих частей и соответствие классу защиты 0I по ГОСТ Р МЭК 61140-2000 |
| Звуковое сопровождение | Подача звукового сигнала при окончании испытания, обнаружении неисправности |
| Диагностика и настройка | Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей |
Комплект поставки ЛинтеЛ КНК-20:
| Машина ЛинтеЛ КНК-20 | 1 шт. |
| Форма для образца | 2 шт. |
| Пластина калибровочная 2мм | 1 шт. |
| Пластина калибровочная 4мм | 1 шт. |
| Пластина калибровочная 8мм | 1 шт. |
| Пластина калибровочная 16мм | 1 шт. |
| Паста теплопроводная Алсил | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |
| Программа и методика аттестации | 1 шт. |
| Дополнительно (по отдельному заказу) | |
|---|---|
| Лабораторная информационная система ЛинтеЛ ЛИС |
Программно-аппаратное обеспечение, предназначенное для комплексной автоматизации лабораторной деятельности |
