Установка ручного контроля листового проката УКЛ-32
Загрузка...

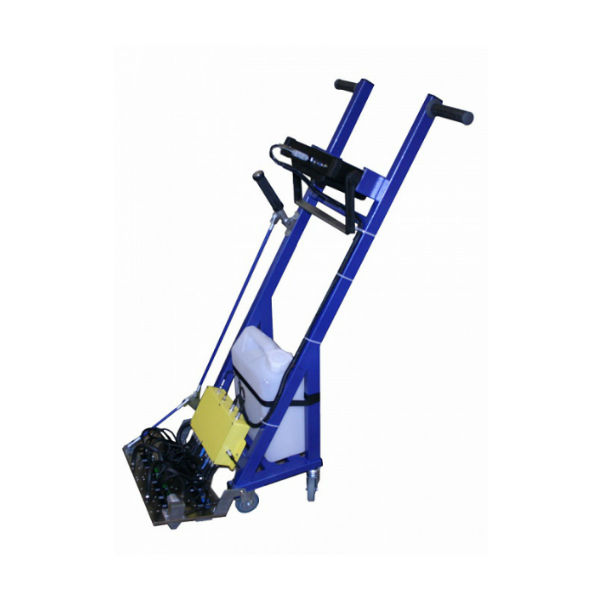

Установка механизированного ультразвукового неразрушающего контроля УКЛ-32 предназначена для проведения ультразвукового контроля качества листового проката различных габаритных размеров, толщиной до 400мм. Контроль проводится при одностороннем доступе к изделию.

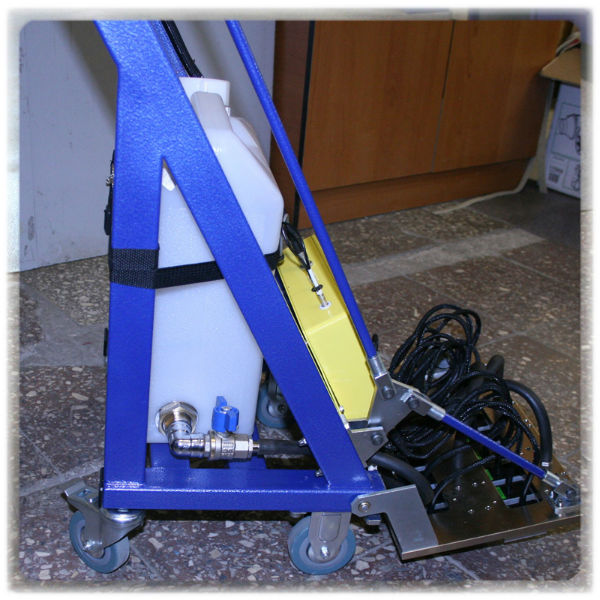

Установка контроля состоит из ультразвукового многоканального дефектоскопа УСД-60-8К и механической части на которой установлен акустический 16-ти элементный блок ультразвуковых преобразователей, 32-х канальный коммутатор и система подачи акустической жидкости.
Перемещение тележки осуществляется на колесах. Для легкого подъема и опускания акустического блока на механической части установлен рычаг

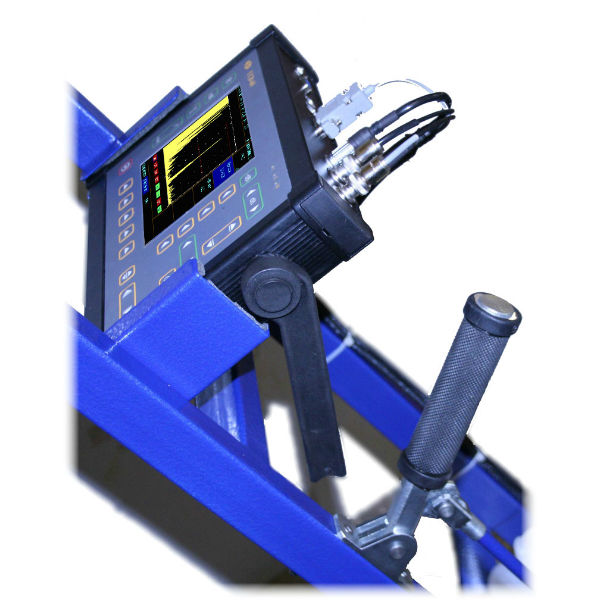

Дефектоскоп УСД-60-8К является средством измерения, включенным в государственный реестр средств измерений РФ под №34808-10. В качестве коммутатора используется высокоскоростной 32-х канальный электронный коммутатор для дефектоскопов серии УСД-60.
Для обеспечения привязки сигнала к координатной развертке на акустическом блоке установлен специальный водозащищенный энкодер.
|
||
|
||
|
||
|
||
|
||
|
| Ширина акустического блока (ширина захвата зоны контроля при однократном проходе) | 300 мм |
| Минимальный шаг записи при сканировании | 1 мм |
| Максимальная толщина листа | 400 мм |
| Максимальная скорость сканирования | до 30 м/мин (с шагом 6мм), до 5 м/мин (с шагом записи 1 мм) |
| Производительность | до 500 м²/час |
| Объем данных сканирования, запоминаемых в терминале | 1 Гб |
| Наличие электронных маркеров стыковки дефектограмм секторов | есть |
| Шероховатость поверхности изделия | не хуже Rz80 |
| Эквивалентная площадь выявляемых отражателей | не хуже 0,5 см² |
| Режим отображения оперативной информации | А-скан, С-скан |
| Результаты контроля | дефектограмма изделия с привязкой к координатам, протокол контроля |
| Диапазон рабочих температур | от +5º C до +55° C (без применения низкотемпературных жидкостей) |
| Размер (В x Ш x Д) | 1400 мм x 400 мм x 400 мм |
| Масса | 15 кг |
|
Спецификация акустического блока |
|
| Тип | контактный 16 элементный блок с независимыми подпружиненными преобразователями |
| Типы преобразователей | 1 или 2-х канальные р/с ультразвуковые преобразователи 2,5 МГц и 5 МГц |
|
Спецификация ультразвукового дефектоскопа |
|
| Тип дефектоскопа | УСД-60-8К |
| Дисплей | Цветной, TFT 640 х 480 точек |
| Количество каналов контроля | 32 |
| Интерфейс дефектоскопа | Ethernet |
| Частотный диапазон | 0,5-15 МГц |
| Амплитуда зондирующего импульса | размах 100 В |
| Аккумулятор | Li-ion 8 А/ч |
| Время работы | 7 часов от аккумуляторов |
| Внешнее питание дефектоскопа | блок питания от сети 220 В, 50 Гц AC |
| Напряжение питания | 18V/3,5A DC |
| Диапазон рабочих температур | от -30º C до +55° C |
| Размер (В x Ш x Д) | 190 мм x 285 мм x 50 мм |
| Масса дефектоскопа | 3,5 кг с аккумуляторами |
- Электронный блок УСД-60-8К со встроенным Li-ion аккумулятором
- Механизированное устройство-тележка для контроля листа
- Ультразвуковой 32-х канальный блок с шириной 300 мм для толщин до 400 мм
- КМ-32 Коммутатор 32-х канальный
- FD32L Кабель соединительный для подключения дефектоскопа к коммутатору
- Бак для акустической жидкости
- Кабель 60-Ethernet-1m для связи с ПК
- Кабель 60-Ethernet-2m для связи с ПК
- Ethernet Switch для УСД-60
- Блок питания сетевой 18В / 220В
- Кабель СР50-Lemo00 — 2 шт.
- Преобразователь ультразвуковой П112-2,5-К12
- Преобразователь ультразвуковой П112-5-12/2
- Программное обеспечение на CD-диске
- Комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки)
- Кейс для дефектоскопа.
