Устройство намагничивающее ЭЛИТЕСТ УН-6

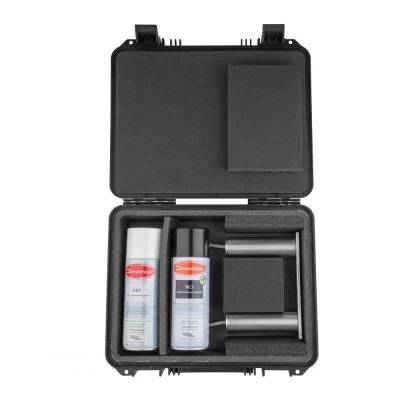

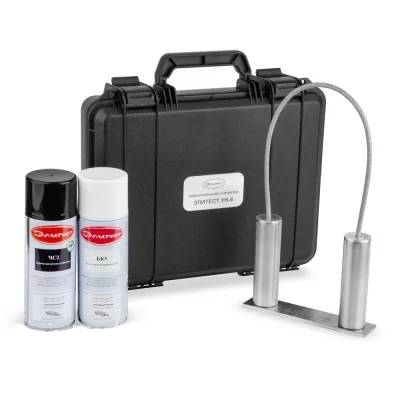

Магнитопорошковый дефектоскоп Элитест УН-6 представляет собой намагничивающее устройство, в котором два магнита с противоположной полярностью заключены в цилиндрические корпуса (намагничивающие блоки) из нержавеющей стали и соединены гибким магнитопроводом (стальным тросом в защитной оболочке). Устройство необходимо для поиска поверхностных и подповерхностных дефектов элементов конструкций.

Назначение магнитопорошкового дефектоскопа

Устройство намагничивающее УН-6 предназначено для поиска термических, шлифовочных и прочих трещин, волосовин и других дефектов посредством полюсного намагничивания проблемных зон объекта контроля (ОК). Дефектоскоп устанавливается на исследуемый участок, после чего происходит намагничивание ОК. Следующим шагом наносится суспензия, мелкие частицы которой образуют рисунок дефекта (при его наличии).

Принцип работы

Дефектоскоп УН-6 реализует метод магнитопорошкового контроля (МПК) способом приложенного магнитного поля, при котором намагничивающие блоки устанавливаются перпендикулярно поверхности ОК. При намагничивании изделия на исследуемый участок наносится суспензия – смесь, содержащая ферромагнитные частицы. В местах, где присутствуют поверхностные или подповерхностные дефекты (нарушения целостности) происходит искривление магнитного поля. Это приводит к повышенному скоплению частиц непосредственно на проблемном участке (по его границам), совмещающимся с полным отсутствием частиц на самом дефекте. Таким образом, можно не только оперативно, но и точно определить место и контур повреждения. Согласно ГОСТ Р 56512-2015 п. 12.3 перпендикулярное направление намагничивающего поля по отношению к направлению ожидаемых дефектов, является наилучшим условием для выявления дефектов.

При дефектоскопии методом МПК нужно учитывать все имеющиеся параметры рисунка дефекта (местоположение повреждений, их протяженность, конфигурацию, изгибы). Процесс исследования не должен быть осложнен продуктами коррозии, шлаками, наличием высоких показателей шероховатости (>10 мкм), поэтому на предварительном этапе нужно расчистить поверхность ОК. Также снижение выявляемости возможно при МПК дефектов, расположенных под углом менее 30° относительно направления магнитного поля, а также при контроле криволинейных поверхностей. Перед работой необходимо проверить работоспособность дефектоскопа и суспензии, используя готовый образец с имеющимися дефектами.

Для исследований при МПК применяются измерительные средства из немагнитных материалов. Оценка результатов проводится путем определения протяженности рисунков дефектов, а также их координат на поверхности. Заключительные операции МПК регламентированы ГОСТ Р 56512-2015 п.16.

Ключевые особенности

Устройство намагничивания Элитест УН-6 имеет в комплектации мощные постоянные магниты, обеспечивающие максимальную для своего типа напряженность магнитного поля (до 420 кА/м). Намагничивающие блоки УН-6 изготовлены из нержавеющей стали и соединены гибким стальным магнитопроводом в защитной оболочке. Такой конструктив значительно продлевает срок службы устройства и позволяет охватывать большую площадь исследования на объекте контроле за один раз.

Дефектоскоп прекрасно подходит для случаев, когда электромагниты нельзя использовать по предписаниям техники безопасности, или когда нет объективной возможности обеспечить электропитание. Намагничивающее устройство УН-6 позволяет исследовать детали при самых разных условиях, в том числе полевых, чему также способствуют малые габариты.
