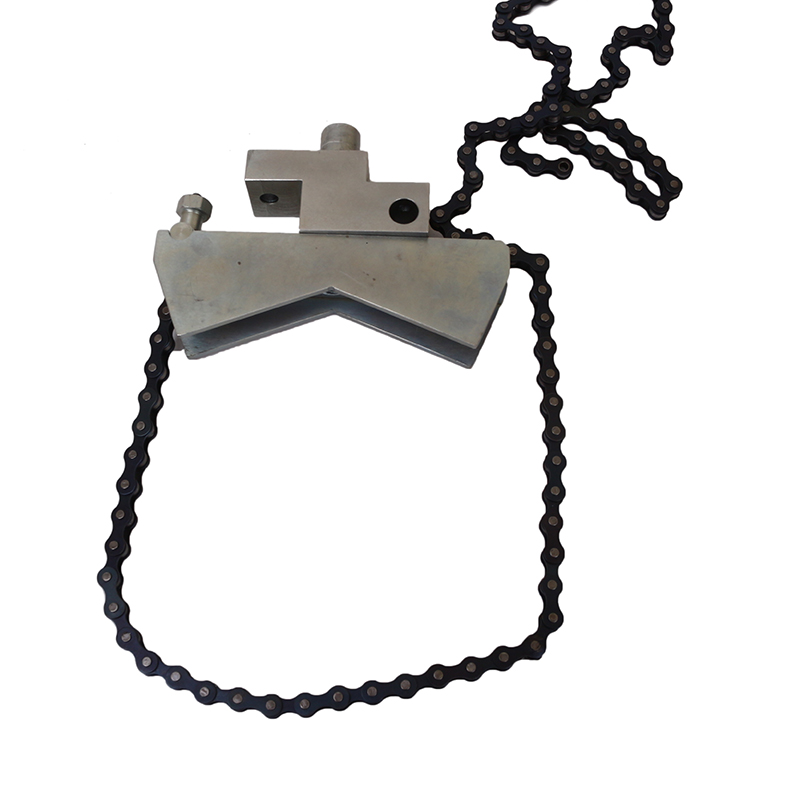

Устройство выверки соосности валов УВВ-03

Предлагаем Вашему вниманию устройство УВВ-03 для центровки механизмов в процессе выполнения работ по пуско-наладке и ремонту приводов с редукторами, роторными и поршневыми механизмами, валы которых передают крутящий момент посредством муфт.

Отличительной особенностью устройства является универсальность, быстрота и точность выполнения работ. Расчеты несоосности и необходимые перемещения лап «подвижного» механизма для одновременного устранения излома и смещения осей  выполняются специальными программами, установленными в микропроцессорный прибор 107В. При этом отсутствует необходимость в выполнении работ высококвалифицированным персоналом.

При выполнении работ по центровке с использованием устройства УВВ-03  совместно с микропроцессорным прибором 107В значительно снижается трудоемкость и повышается точность. Устройство устанавливается на механизмы в широком габаритном диапазоне.  Расчетные программы,  выполнены таким образом, что отсутствует необходимость в многократном проворачивании валов в процессе выполнения работ (при центровке в горизонтальной плоскости индикаторы все время находятся в положении 3 часа).

Достаточно после каждого перемещения «подвижного» механизма ввести новые показания индикаторов в программу прибора, после чего на дисплей выводятся новые значения несоосности и необходимые перемещения лап «подвижного» механизма для одновременного устранения смещения и излома осей. На дисплей прибора выводятся также значения показаний индикаторов точной центровки. Процесс выполнения центровки отслеживается по индикаторам в реальном времени и, при приближении стрелок индикаторов к значениям показаний точной центровки, вводятся данные показаний индикаторов в пробор, который рассчитывает значения излома и смещения осей и дополнительные перемещения лап подвижного механизма.

После установки расчетных подкладок точность центровки в вертикальной плоскости  контролируется по индикаторам после разворота валов с установленными индикаторами  в положение 12 часов аналогично контролю в горизонтальной плоскости.

Специальные программы позволяют выполнять центровку механизмов с учетом тепловой расцентровки в горизонтальной и вертикальной плоскостях. В прибор также введены программы, позволяющие выполнять центровку валов с промежуточным валом. По желанию потребителя в прибор могут быть введены программы, позволяющие выполнять другие виды центровок (валопроводов, вертикальных механизмов и т.п.).

При отсутствии необходимых подкладок, рекомендованных программой, пользователь имеет возможность подобрать подкладки из имеющихся в наличии и ввести их значения в расчетную программу, которая пересчитает ожидаемую центровку после установки  таких подкладок под лапы «подвижного» механизма.
