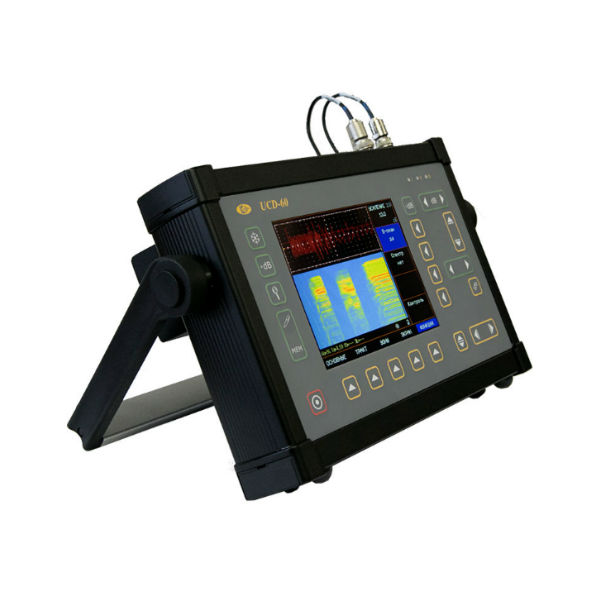

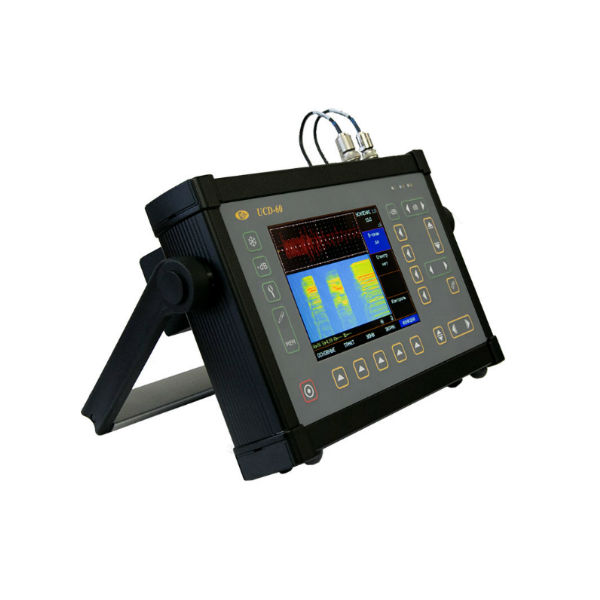

УЗ дефектоскоп УСД-60Н-8К восьмиканальный низкочастотный
Восьмиканальный ультразвуковой дефектоскоп УСД-60Н-8К предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в...
Загрузка...В наличии много
от 1408000 руб.RUB
Восьмиканальный ультразвуковой дефектоскоп УСД-60Н-8К предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Возможен контроль объектов с толщиной до 2,5 метров.
Преимущества УСД-60Н-8К:
- Визуализация внутренней структуры объекта контроля при одностороннем доступе
- Высокая производительность — реконструкция одной томограммы занимает 3 секунды
- Простота в использовании
- Высокая точность измерений и чувствительность прибора к различным отражателям
- Не требуется подготовка поверхности к контролю
- Износостойкие наконечники преобразователей
Особенности дефектоскопа УСД-60Н-8К:
- Автономная работа с данными без внешнего компьютера
- Сухой акустический контакт
- Адаптация антенного устройства к неровностям поверхности конструкции
- Автоматическое измерение скорости распространения ультразвуковой волны в объекте контроля
- Трехмерное представление внутреннего строения объекта контроля и B-, C-, D-томограмм любого сечения объекта
- Возможность использования томографа при ручном контроле, а также в составе автоматизированных установок.
- Количество каналов контроля: 8
- Развертка мин.: 0 — 16мкс, макс.: 0 — 6000 мкс, с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
- Скорость от 100 до 10 000 м/с
- Задержка от 0 до 5900мкс, с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
- Задержка в призме 0 — 1000 мкс, с шагом 0,01 / 0,1/ 1 и 10мкс
- Зондирующий импульс радиоимпульс, амплитудой 50 В, с регулируемой частотой заполнения 20-2500 кГц, и длительностью до 32-х периодов
- Частота повторений ЗИ 15 или 30 Гц
- Усилитель широкополосный 0.02-2,5 МГц (-6 дБ), с регулируемыми полосовыми фильтрами
- Диапазон регулировки усиления 90 дБ, с шагом 0.5, 1, 2 или 6 дБ
- Временная Регулировка Чувствительности (ВРЧ) диапазон до 60 дБ, 12 дб/мкс, с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей

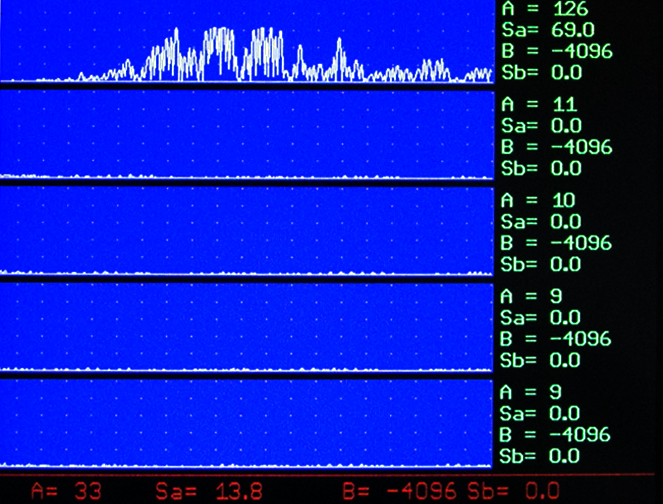

- Детектирование положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала
- Отсечка компенсированная, 0 — 90% высоты экрана
- Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании иот -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
- Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
- Измерение временных интервалов от 0 до первого сигнала в зоне или между, сигналами в зонах, по фронту или по максимуму сигнала
- Автоматическая регулировка усиления (АРУ) есть
- Встроенное программное обеспечение для контроля цилиндрических изделий есть
- Подключение датчика оборотов есть
- Измерение амплитуды в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала,
- Дисплей Цветной, TFT 640 х 480 точек 130 х 100 мм
- А-сигнал 480 x 300 точек в стандартном режиме
- Память 500 настроек с А-сигналом 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
- Интерфейс RS232 / Ethernet

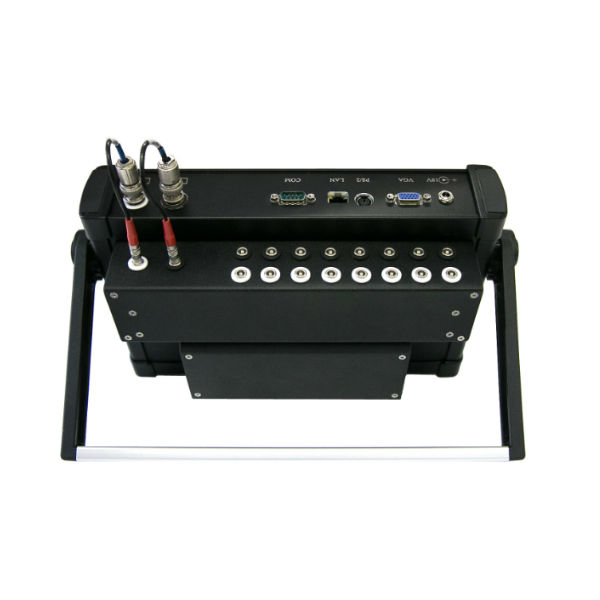

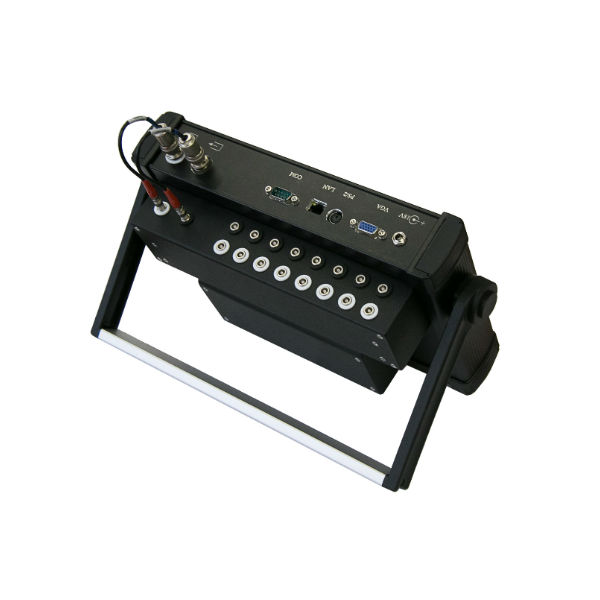

- Разъемы преобразователей 2 СР-50, 16 Lemo00
- Аккумулятор Li-ion 8 А/ч
- Время работы 6-8 часов от аккумуляторов
- Внешнее питание дефектоскопа блок питания 220 В AC
- Диапазон рабочих температур дефектоскопа от -25 C до +55 C
- Размер (В x Ш x Д) 210 мм x 340 мм x 110 мм
- Масса дефектоскопа 5 кг с аккумуляторами
