Виброанализатор «ViAna-1» одноканальный, прибор диагностики подшипников качения, «безразборной» балансировки роторов, виброметр

«ViAna-1» – одноканальный виброанализатор, прибор диагностики подшипников качения, «безразборной» балансировки роторов, виброметр

Универсальный одноканальный прибор регистрации и анализа вибрационных сигналов марки «ViAna-1» (Vibro Analyzer, 1 канал) предназначен:

• Для проведения измерений и анализа вибрационных сигналов вращающегося оборудования;
• Для анализа «на месте» и диагностики технического состояния механизмов и подшипников;
• Для проведения балансировки роторов механизмов «в собственных опорах»;

В настоящее время прибор «ViAna-1» является лучшим предложением на отечественном рынке по соотношению «цена – функциональные возможности».

Регистрация вибрационных сигналов – основное назначение прибора

Прибор позволяет регистрировать вибросигналы с различными параметрами при помощи встроенного и внешнего датчиков. Такие измерения могут производиться в размерности виброускорения (A, м/с²), виброскорости (V, мм/с) и виброперемещения (S, мкм). На экране прибора могут быть показаны амплитудные, средние или эффективные значения измеренных вибрационных сигналов.

Измерения вибрации при помощи встроенного в прибор датчика производятся в стандартном диапазоне частот — от 10 до 1000 Гц. При использовании внешнего датчика вибрации марки «ВК-310А» могут быть зарегистрированы вибрационные сигналы в диапазоне частот от 5 Гц и до 5 кГц.

Прибор имеет большой объем оперативной памяти для хранения данных. Это позволяет использовать его в режиме цифрового магнитофона. Длительность непрерывной регистрации вибрационного сигнала может достигать 10 часов. Особенно удобно это для анализа электромеханических нестационарных процессов во вращающемся оборудовании, например, при разгоне-выбеге роторов, оценке влияния технологических параметров на величину вибрации.

Анализ зарегистрированных вибрационных сигналов

В приборе «ViAna-1» реализован стандартный набор математических функций, позволяющих проводить различные преобразования с зарегистрированной информацией:

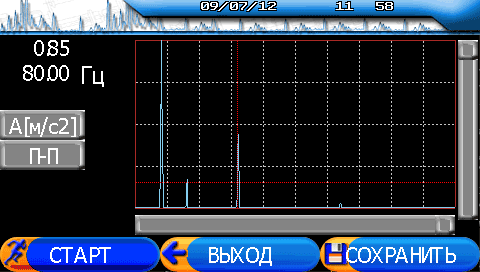

• получение классических спектров вибрационных сигналов
• спектров в полосе частот
• анализ амплитудных и фазовых соотношений между различными гармониками.

Спектры можно получать с очень высоким частотным разрешением – до 6400 линий. Таким частотным разрешением обладают только лучшие образцы приборов вибрационного контроля, значительно более дорогие.

 Балансировка роторов «на месте»

При помощи прибора «ViAna-1» можно производить специализированные работы, обычно объединяемые термином «виброналадка вращающегося оборудования». К таким работам чаще всего относят балансировку роторов механизмов в собственных опорах, т. е. производимую без разборки и извлечения ротора из механизма.

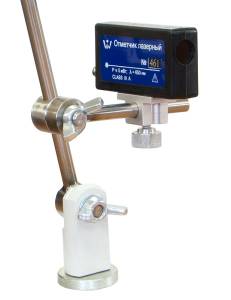

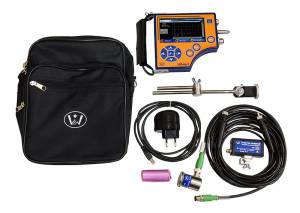

Для этого в стандартный комплект поставки прибора «ViAna-1» входит лазерный отметчик фазы вращающегося ротора «ОЛ-4» и встроенное программное обеспечение для одно- и двухплоскостной балансировки. По результатам тестовых пусков прибор определяет массу и угол установки балансировочных грузов для уменьшения вибрации механизма.

Балансировочная программа простая. Это позволяет работать с ней персоналу с минимальной подготовкой. При помощи балансировочной программы и лазерного отметчика даже пользователю с минимальной подготовкой удается эффективно устранять до 80 — 90% всех выявленных небалансов вращающихся роторов.

Диагностика подшипников качения

Для оценки технического состояния подшипников качения в приборе «ViAna-1» производится анализ и сравнение общего уровня вибрационного сигнала на подшипнике с параметрами ударных импульсов, которые возникают при появлении различных дефектов на поверхностях качения подшипников. На основании оценки этих двух параметров в приборе дается заключение о техническом состоянии контролируемого подшипника.

Диагностика дефектов подшипников качения в приборе «ViAna-1» может выполняться и на основе анализа «классических спектров» вибрационных сигналов, замеренных на подшипниках.

Виброметр

Измерение в режиме виброметра даёт быструю оценку состояния вращающегося оборудования. На каждую точку измерения получаем только одно число СКЗ виброскорости, которое сравниваем с нормой вибрации.

Эти значения можно сохранить и передать на компьютер в программу Аврора-2000. Программа Аврора даёт оценку состояния, вероятные причины вибрации и позволяет прогнозировать изменение вибрации и планировать будущие ремонты.

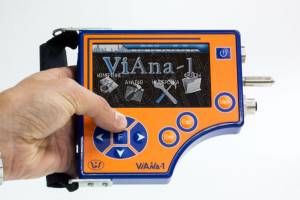

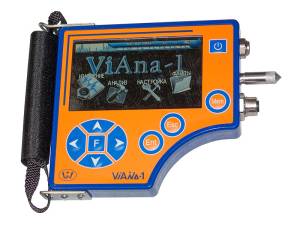

 Конструктивные особенности «ViAna-1»

• Прибор «ViAna-1» выполнен в прочном металлическом корпусе удобной формы.
• Прибор имеет большой и яркий цветной экран расширенного температурного диапазона и пленочную клавиатуру.
• В приборе два датчика вибрации — встроенный внутрь корпуса и выносной, подключаемый при помощи кабеля.
• Для зарядки аккумуляторов (три аккумулятора размера АА) применяется стандартный разъем микро-USB. Вместо аккумуляторов для оперативного питания прибора могут быть использованы обычные «пальчиковые» батареи размера АА.

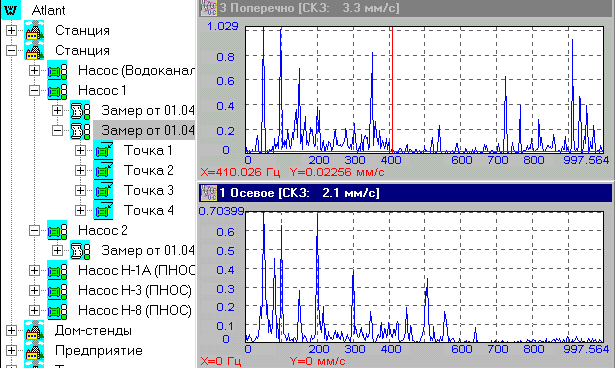

База данных и экспертная система «Атлант»

С прибором «ViAna-1» бесплатно поставляются программы Аврора-2000 и Атлант. Самые свежие версии этих программ есть на нашем сайте.

ПО «Атлант» включает в себя следующие основные компоненты:

• Многоуровневая база данных для систематизации и хранения информации обо всех выполненных измерениях вибрации на контролируемом оборудовании.
• Программные средства для преобразования и графического отображения информации для эффективной оценки технического состояния агрегатов и механизмов.
• Экспертная (автоматизированная) диагностическая система, работающая как на основе стандартных алгоритмов диагностики, так и алгоритмов, разработанных пользователями приборов.
• Программа для организации периодического мониторинга вращающихся агрегатов и механизмов, контролируемых при помощи прибора «ViAna-1». При помощи ПО «Атлант» формируются маршруты, по которым необходимо проводить измерение вибрационных параметров. Эти маршруты по кабелю «загружаются» в измерительный прибор.

Одноканальный регистратор и анализатор вибрационных сигналов марки «ViAna-1» прошел испытания и включен в реестр средств измерения РФ под номером 50419-12, свидетельство RUS.28.004.A.

Межповерочный интервал — 2 года.
