Виброметр-анализатор спектра ЭКОФИЗИКА-110В

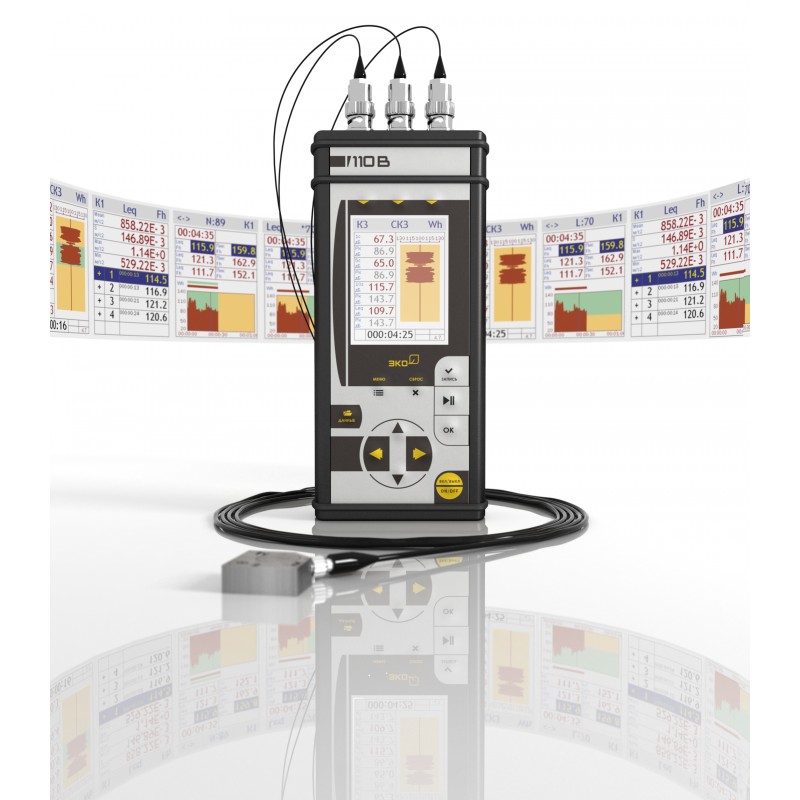

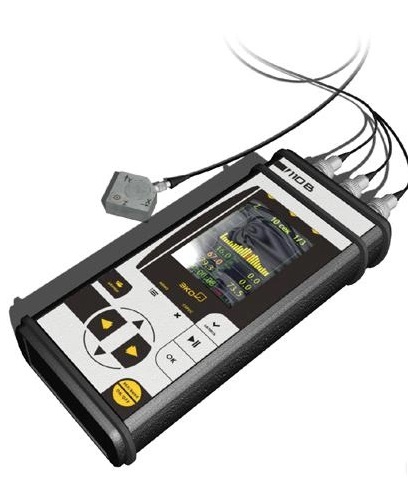

Загрузка...ЭКОФИЗИКА-110В — это трехканальный вариант исполнения многофункионального измерителя ЭКОФИЗИКА.
Главная измерительная функция прибора ЭКОФИЗИКА-110В – измерения вибрации по трем каналам одновременно (санитарно-гигиеническая оценка, инженерные приложения). Дополнительно прибор может использоваться для частотного анализа звукового давления и иных динамических величин.
В качестве виброметра ЭКОФИЗИКА-110В удовлетворяет требованиям ГОСТ ИСО 8041; в качестве анализатора спектра – МЭК 61260 (Класс 1).
Организация встроенного матобеспечения прибора ЭКОФИЗИКА-110В, режимы записи в память и интерфейсные функции в целом аналогичны прибору ЭКОФИЗИКА (см. соответствующий параграф).

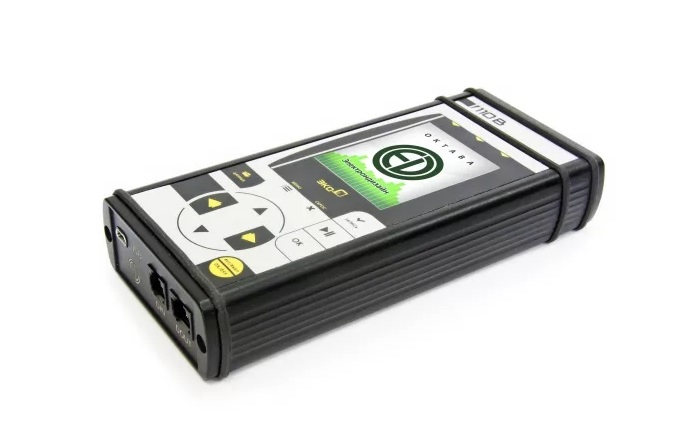

Индикаторный блок «ЭКОФИЗИКА-D», входящий в комплект измерителя, обладает цветным графическим дисплеем (диапазон температур от -10 до +50oС), большой энергонезависимой памятью (более 2 гигабайт) и тремя цифровыми портами: USB, D-IN, D-OUT.
Индикаторные блоки «ЭКОФИЗИКА-D» входят в комплект многих изделий нашего производства и являются взаимозаменяемыми. Пользователь может подключить к любому такому индикаторному блоку цифровые преобразователей приборов П3-80, П3-81, ЭкоТерма-1, ЭкоЛайт-01, ТТМ-2-04, ОКТАФОН-110, 110-IEPE-DIN.
Технические характеристики измерителя «ЭКОФИЗИКА-110В»:
Измерительно-программные модули (встроенное программное обеспечение):
- Режимы 3-канального анализа: Анализ-3-LF, Анализ-3-MF, Анализ-3-EF,
- Режимы 3-канального виброметра: Общая вибрация, Локальная вибрация,
Характеристики измерителя в качестве виброметра:
- Удовлетворяемые стандарты: ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004,
- ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004.
- Частотные характеристики: Wb, Wc, Wd, We, Wj, Wk, Wm, Wh, Fk, Fm, Fh;
- Временные характеристики: СКЗ «1с», «5с», «10с», Leq, VDV, (A8), Пик;
- Статистические параметры: Min, Max, гистограммы распределения корректированных виброускорений Wk, Wd, Wb, Wm, Wh и соответствующие процентили L1…L99;
- Линейный рабочий диапазон виброметра (с вибропреобразователем 10 мВ/мс-2): 60 – 164 дБ отн. 1 мкм/с2 (80 – 184 дБ с ВП чувствительностью 1 мВ/мс-2)
Характеристики измерителя в качестве анализатора спектра с постоянной относительной шириной полосы
- Удовлетворяемые стандарты: Класс 1 по МЭК 61260.
- Фильтры: октавные (1 – 1000 Гц), 1/3-октавные (0,8 – 10000 Гц).
- Максимальное измеряемое входное напряжение: 4,6 В Пик-Пик.
- Линейный рабочий диапазон: 118 дБ (в зависимости от используемого входа)
Характеристики аналоговых входов
- Входы 1, 2, 3
- Разъем BNC
- Тип: IEPE
- Электрические характеристики: 3 мА (питание), входное напряжение ±2,3 В (AC);
- Частотный диапазон: 0,4-10000 Гц
Характеристики цифровых портов:
D-OUT: гальванически развязанный цифровой порт; используется для выдачи потока данных (телеметрии оцифрованных временных форм или результатов вычислений) из сигнального процессора на внешние устройства.
Протокол: UART (асинхронный)
D-IN: цифровой порт; обеспечивает А) питание цифровых преобразователей, Б) передачу потока данных из внешнего цифрового преобразователя в ИБ ЭКОФИЗИКА-D; В) управление внешними устройствами (функции открытого коллектора, контроль нажатия кнопок внешнего устройства), Г) PVM (ШИМ)
— Протокол: SPORT (синхронный, двунаправленный), UART (асинхронный, двунаправленный_
USB: — А) Внешнее питание ИБ ЭКОФИЗИКА-D; Б) Подключение внутренней энергонезависимой памяти ИБ ЭКОФИЗИКА к внешнему устройству (ПК, принтер).
Прочие характеристики
- Индикатор: OLED (320х240), цветной, диапазон рабочих температур от минус 10 С до +50 С.
- Клавиатура: пленочная.
- Память: > 2 ГБайт.
- Габариты и масса ИБ ЭКОФИЗИКА-D: 175 мм х 86 мм х 35 мм, 540 г
- Питание: 4 элемента типа АА (LR6)
