Виброметр Fluke 805 FC/805 ES
Загрузка...

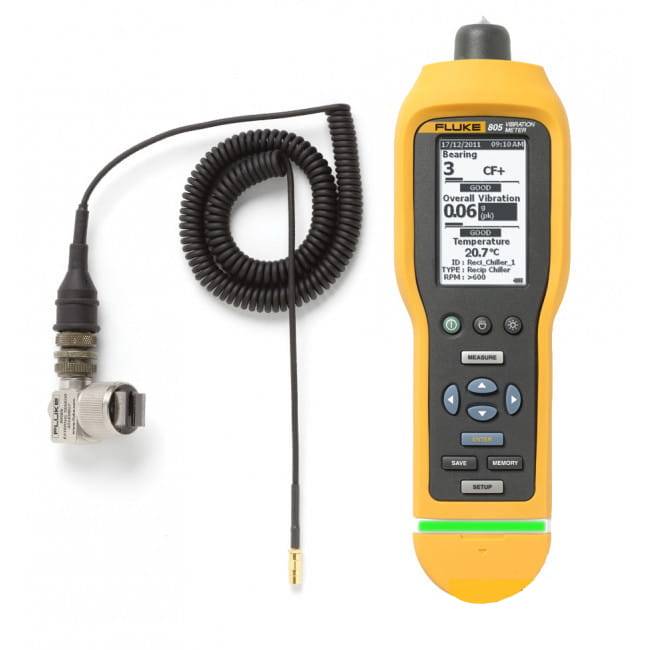

Виброметр Fluke 805 FC/805 ES позволяет диагностировать сложное механическое оборудование, двигатели машин, станки, насосы и другие агрегаты без остановки рабочего процесса. С его помощью вы можете не только контролировать амплитуду и частоту колебаний оборудования, но и с высокой точностью определять степень износа механизмов и подшипников. Виброметр оборудован модулем беспроводного обмена данными и укомплектован дополнительным внешним датчиком-акселерометром.
Преимущества:
- информативность и наглядность – на дисплее данные отображаются одновременно; для оценки достаточности прикладываемого усилия при прижиме датчика используется цветовая сигнализация.
- высокая защищенность – прибор может применяться в жестких полевых условиях, благодаря защите от пыли и влаги по классу IP66 по пыле-влагозащищенности и способен функционировать при температурах от – 20 до + 50 °C.
- удобство использования – прибор имеет компактный корпус скругленной формы и простой интерфейс с функциональными клавишами; подсветка дисплея и встроенный фонарик позволяют работать при слабом освещении.
Особенности
Комплексный контроль. Виброметр Fluke 805 FC/805 ES способен регистрировать высокочастотные колебания до 20000 Гц, благодаря функции Crest Factor+. При работе от встроенного датчика учитывается усилие прижатия измерителя к объекту контроля и его направление, благодаря чему обеспечивается повторяемость результатов, их достоверность и точность. Для повышения объективности диагностики устройство снабжено функциями пирометра, благодаря интегрированному ИК-сенсору. Он позволяет контролировать соответствие температурных режимов оборудования и выявлять локальный перегрев.
При подключении через разъем внешнего вибропреобразователя Fluke 805 FC/805 ES позволяет производить замеры в труднодоступных и удалённых местах.
Встроенный анализатор автоматически оценивает полученные данные и определяет состояние механических систем по 4-балльной шкале, выдавая рекомендации о необходимости обслуживания или замены узлов. Встроенная память позволяет сохранять полученные данные для последующей обработки на ПК.
Мобильное приложение Fluke Connect позволяет дистанционно считывать и анализировать показания виброметра.
Технические характеристики Fluke 805 FC/805 ES:
| Fluke 805 FC/805ES | ||
|---|---|---|
| Параметр | Значение | |
| Виброметр | ||
| Диапазон низких частот (итоговые измерения) | 10 Гц – 1000 Гц | |
| Диапазон высоких частот (измерение CF+) | 4 000 Гц – 20 000 Гц | |
| Уровни критичности | Хорошее, Удовлетворительное, Неудовлетворительное, Недопустимое | |
| Предел по вибрации | Пик (максимальная амплитуда) 50 g (Пик-пик (размах) 100 g) | |
| Аналого-цифровой преобразователь | 16-разрядный | |
| Отношение сигнал/шум | 80 дБ | |
| Частота дискретизации: — Низкая частота — Высокая частота |
20 000 Гц 80 000 Гц |
|
| Резервное питание часов реального времени | Миниатюрный элемент питания | |
| Датчик | ||
| Чувствительность | 100 мВ/g ± 10 % | |
| Диапазон измерений | 0,01–50 g | |
| Диапазон низких частот (итоговые измерения) | 10 Гц – 1000 Гц | |
| Диапазон высоких частот | 4 000 Гц – 20 000 Гц | |
| Разрешение | 0,01 г | |
| Точность | При 100 Гц ± 5 % измеренного значения | |
| Единицы измерения амплитуд | ||
| Ускорение | g, м/с² | |
| Скорость потока воздуха | дюймов/с, мм/с | |
| Смещение | миллидюймы, миллиметры | |
| Инфракрасный термометр (измерение температуры) | ||
| Диапазон | от -20 °C до 200 °C (от -4 °F до 392 °F) | |
| Точность | ±2 °C (4 °F) | |
| Фокусное расстояние | ~3,8 см (1,5″), фиксированное | |
| Внешний датчик (Компания Fluke поддерживает использование внешних датчиков, но не предоставляет их) |
||
| Диапазон частот | 10 Гц – 1000 Гц | |
| Напряжение смещения (относительно источника питания) | 20 — 22 В постоянного тока | |
| Ток смещения (относительно источника питания) | не более 5 мА | |
| Прошивка | ||
| Внешние интерфейсы | связь по USB 2.0 (полная скорость) | |
| Объем хранилища данных | База данных на встроенной флэш-памяти | |
| Обновление | через USB | |
| Память | До 3500 измерений | |
| Излучение | ||
| Электростатический разряд: импульс | Стандарт EN 61000-4-2 | |
| Электромагнитные помехи | Стандарт EN 61000-4-3 | |
| RE | Стандарт CISPR 11, Класс A | |
| Условия эксплуатации | ||
| Рабочая температура | от -20 °C до 50 °C (от -4 °F до 122 °F) | |
| Температура хранения | от -30 °C до 80 °C (от -22 °F до 176 °F) | |
| Допустимая влажность при работе | от 10 % до 95 % (относительная), без конденсации |
|
| Высота работы/хранения | до 3 048 м над уровнем моря | |
| Степень защиты | IP54 | |
| Предел по вибрации | Пиковое значение 500 g | |
| Ударопрочность | 1 м | |
| Общие характеристики | ||
| Тип батареи | Щелочная или литий-ионная 2 В пост.тока AA (2) | |
| Время автономной работы | 8 часов | |
| Размер (Д x Ш x В) | 24,1 x 7,1 x 5,8 см | |
| Вес | 0,40 кг | |
| Разъемы | USB Mini-B 7-pin, гнездо стерео аудиовыхода (штепсель аудио 3,5¬мм), гнездо для внешнего датчика (разъем SMB) | |
| Технические характеристики внешнего датчика вибраци Fluke 805ES | ||
|---|---|---|
| Параметр | Значение | |
| Диапазон измерений | 7 g пиковое (68,7 м/с2 пиковое) | |
| Диапазон частот | От 0 до 6000 циклов в минуту (от 0 до 100 Гц) | |
| Реле | 3 А с перекидными контактами 480 В переменного тока | |
| Реле (Контакты) (DPDT) | Нормально разомкнутый / замкнутый | |
| Чувствительный элемент | Магнит | |
| Материал корпуса | Алюминиевый сплав | |
| Электрический разъем | Винтовые клеммы | |
| Размер провода винтовой клеммы | 24-14 AWG (0,2 — 2,5 мм2) | |
| Кабельный ввод | 3/4-14 NPT | |
| Размер монтажного отверстия | 0,25 дюйма (6,4 мм) | |
| Геометрия датчика | Инерционный элемент | |
| Диапазон температур (рабочая) | От -25 до 60°C | |
| Класс защиты корпуса | IP66 | |
| Габариты (ширина x высота x глубина) | 110,5 мм x 83,8 мм x 110,5 мм | |
| Масса | 1,134 кг | |
Комплект поставки Fluke 805 FC/805 ES:
- Виброметр Fluke 805
- Кабель USB
- Футляр для хранения
- Поясной футляр
- Краткое руководство пользователя
- Компакт-диск с шаблоном MS Excel и документацией к прибору
- Батарейка типа АА
- Внешний датчик вибрации Fluke 805ES
