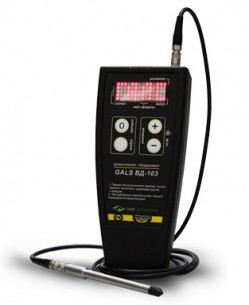

Вихретоковый дефектоскоп ГАЛС ВД-103
Вихретоковый дефектоскоп - трещиномер ГАЛС ВД-103 предназначен для выявления и оценки размеров трещин и коррозийных поражений в металлах с удельной электропроводностью от 0,5 до 60 МСм/м, в том числе...
Загрузка...
по запросу
по запросу
Вихретоковый дефектоскоп — трещиномер ГАЛС ВД-103 предназначен для выявления и оценки размеров трещин и коррозийных поражений в металлах с удельной электропроводностью от 0,5 до 60 МСм/м, в том числе ферромагнитных.
Особенности:
- Дружественный интерфейс «включи и работай»
- Малогабаритные преобразователи карандашного типа с износостойким наконечником
- Возможность замены преобразователей без подстройки к электронному блоку
- Автоматическая настройка на материал объекта
- Ручная настройка чувствительности
- Световая и многотональная звуковая сигнализация обнаружения дефекта
- Выявление дефектов под слоем (до 500 мкм) любого диэлектрического покрытия и/или ржавчины
- Возможность использования различных типов вихретоковых преобразователей, в т. ч. для решения нетиповых задач
- Отстройка в широком диапазоне от влияния мешающих факторов
- Возможность использования режима «комплексная плоскость» при подключении к персональному компьютеру, настройка параметров прибора (величин зазора, усиления, фильтра низких и высоких частот, угла фазы) с возможностью их сохранения в энергонезависимой памяти прибора
- Возможность оценки толщины покрытия и/или ржавчины в режиме «комплексная плоскость»
Области применения:
- Авиационная и космическая промышленность
- Судостроение и судоремонт
- Машиностроение
- Коммунальное хозяйство
Технические характеристики вихретокового дефектоскопа ВД-103:
|
Параметры |
Значения |
| Минимальные размеры выявляемых дефектов (трещин), мкм |
Ширина 10 |
| Шероховатость тестируемой поверхности не более |
Rz80 |
| Рабочая частота, кГц |
2000 |
| Время непрерывной работы от одного комплекта батарей, не менее часов |
20 |
| Электропитание |
2 аккумулятора |
| Масса не более, кг |
0,3 |
| Габариты электронного блока, мм |
35 х 60 х 140 |
| Габариты преобразователя, мм |
Ø 6 х 115 |
| Диапазон рабочих температур, ° С |
-10…+55 |
Комплект поставки вихретокового дефектоскопа ГАЛС ВД-103:
- ГАЛС ВД-103 — электронный блок вихретокового дефектоскопа-трещиномера с элементами питания (тип АА 2 шт.)
- Наушник для звуковой сигнализации в зашумленных помещениях
- Сумка для транспортировки ГАЛС ВД-103
- Вихретоковый преобразователь ГАЛС-1
- Кабель соединения «преобразователь — ГАЛС ВД-103»
- Компакт-диск с документацией и ПО (опция)
- Кабель для подключения к ПК (опция)
- ЭО-ГАЛС — Экспресс-образец для проверки работоспособности прибора (по дополнителнительному заказу)
- Свидетельство о поверке
- Паспорт
