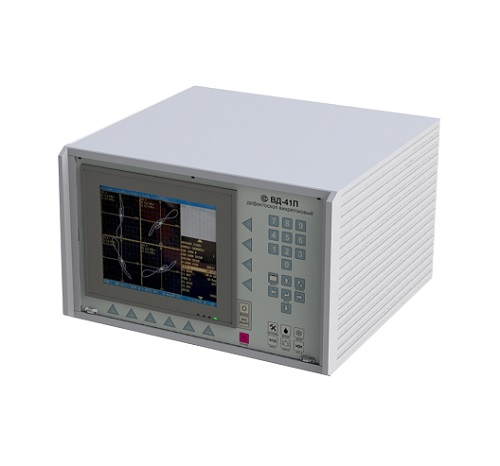

Вихретоковый дефектоскоп ВД-41П
Загрузка...Современный высокопроизводительный автоматизированный дефектоскоп ВД-41П от производителя для неразрушающего контроля труб, проката, проволоки, изделий из металлопроката в процессе их производства и входном контроле. Применяется для широкой номенклатуры диаметров и марок материалов (ферромагнитные и нержавеющие стали, цветные и тугоплавкие металлы и сплавы).
Используется на трубных заводах в линиях непрерывных электросварных агрегатов, в линиях отделки горячекатаных и холоднотянутых труб и проката, в отдельно стоящих транспортных рольгангах, при входном контроле на заводах машиностроительного профиля (автомобильных, авиационных, сельхозмашиностроения и др.), трубных базах нефтяных и газовых компаний.
Дефектоскоп ВД-41П может быть интегрирован в любую поточную производственную линию и позволяет осуществлять управление периферийными устройствами. Выявляемые дефекты: нарушение сплошности (непровары, трещины, рванины, волосовины, ужимы, закаты, неметаллические включения, и т. д.).
Отличительные особенности ВД-41П
- Соответствие контроля требованиям действующих национальных и международных стандартов: ГОСТ, ISO, DIN, EN, API, ASTM.
- Диаметр контролируемых объектов от 3 до 120 мм.
- Модернизированный ВД-41П полностью совместим с дефектоскопом прежнего поколения: унифицированы разъемные соединения и используемые протоколы коммутации.
- Дефектоскоп внесен в Государственный реестр средств измерений под номером 19710-00.
Технические характеристики ВД-41П:
- Частоты контроля: 1,0 – 100 кГц.
- Скорость контроля (скорость линии): 0,5 — 5 м/с.
- Автоматически регулируемый в зависимости от скорости высокочастотный фильтр.
- Регулировка фазы сигнала: 0 — 359° .
- Регулировка тока преобразователя: 50 – 500 мА.
- Автоматический контроль работоспособности измерительного преобразователя.
- Обработка данных:
- Программный регулируемый фильтр.
- Оценка сигнала с помощью масок:
- круговая маска,
- секторные маски.
- Сортировка по результатам контроля.
- Дисплей: 10,2”(26 см) сенсорный LCD (800×600).
- Используемая операционная система: WINDOWS® 7.
- Диалоговый язык: русский, другие языки (опция).
- Поддерживаемые вихретоковые преобразователи : накладного типа, проходного типа, секторные.
- Интерфейсы
- Разъем для подключения блока преобразователя.
- Разъем управления внешней автоматикой.
- 4 выхода с регулировкой задержки — «сухой контакт».
- 2 внешних информационных входа.
- VGA интерфейс для подключения внешнего монитора.
- Шина USB 2.0.
- Сеть: Ethernet (TCP/IP).
- Другие интерфейсы по специальному заказу.
- Питание: 220 В, 50 Гц.
- Диапазон рабочих температур: 0 до +40°C.
- Вид климатического исполнения — УХЛ 4
- Степень защиты корпуса: IP 53.
- Размеры, ш/в/г: 471 х 285 х 460 мм / встраивание в 19” стойку/шкаф.
- Масса: прим. 20 кг.
