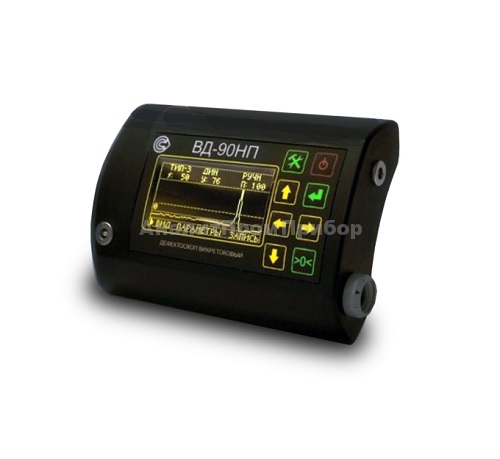

Вихретоковый дефектоскоп ВД-90НП
Вихретоковый дефектоскоп ВД-90НП — предназначен для обнаружения поверхностных и подповерхностных дефектов в деталях и конструкциях из ферромагнитных и немагнитных материалов и...
Загрузка...
165200 руб.RUB

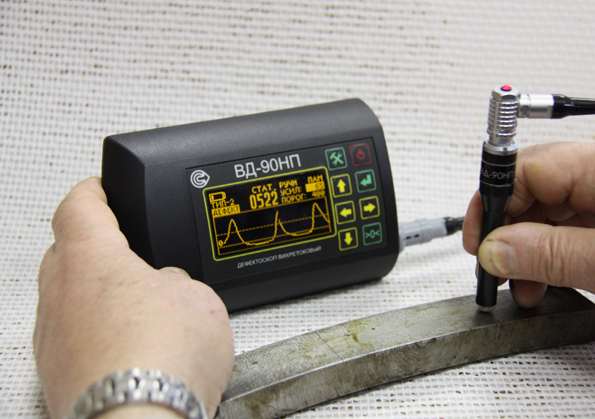

Вихретоковый дефектоскоп ВД-90НП — предназначен для обнаружения поверхностных и подповерхностных дефектов в деталях и конструкциях из ферромагнитных и немагнитных материалов и сплавов.
Особенности дефектоскопа ВД-90НП
- компактный прибор приспособленный для работ как в заводских так и в полевых условиях, в том числе в трудных климатических условиях
- контроль деталей с шероховатостью поверхности до Rz320
- выявление дефектов (трещин) глубиной от 0,1 мм
- возможный угол отклонения преобразователя от нормали к рабочей поверхности до 60º
- диапазон рабочей частоты от 1кГц до 2МГц
- максимальный рабочий зазор: нанесенное покрытие на ферромагнитный материал 10 мм/ на немагнитный материал 3 мм
- документирование результатов контроля
- температурный диапазон от -30ºС до +50ºС
- степень пыле- и влаго-защищенности IР54
- эргономические особенности и малый вес прибора позволяют носить дефектоскоп на поясе или на руке
Области применения дефектоскопа ВД-90НП
- магистральные трубопроводы
- в цеховых условиях депо и ремонтных заводов РЖД
- судостроительные и судоремонтные верфи
- авиационная промышленность
Технические характеристики дефектоскопа ВД-90НП
| Материал образца | Порог чувствительноести, мм |
||||
| При шероховатости
поверхности не более |
Ra 6,3 | Rz 40 | Rz 160 | Rz 320 | |
| Ферромагнитный | Глубина ИД | 0,1± 0,02 | 0,3± 0,03 | — | 1,0± 0,1 |
| Ширина ИД | 0,02…0,04 | 0,03…0,07 | — | 0,05…0,15 | |
| Немагнитный | Глубина ИД | 0,1± 0,02 | 0,3± 0,03 | 1± 0,1 | — |
| Ширина ИД | 0,02…0,04 | 0,03…0,07 | 0,05…0,15 | — | |
| Скорость сканирования | 0,02-0,1 м/с |
| Частота возбуждения преобразователя | 1 кГц-2 МГц |
| Диапазон работы фазовращателя | 0-360 º |
| Шаг фазовращателя | 0,1º |
| Встроенная память | 1000 протоколов контроля |
| Рабочий диапазон температур | -30ºС до +50ºС |
| Степень защиты | IP54 |
| Питание | 4 элемента АА/сеть 220 Вольт 50 Гц |
| Время установления рабочего режима, не более | 1 мин |
| Продолжительность непрерывной работы от элементов питания | 16 ч |
| Масса лектронного блока, не более | 0,4 кг |
| Габаритные размеры электроннго блока (ДхШхГ) | 140х72х40 мм |

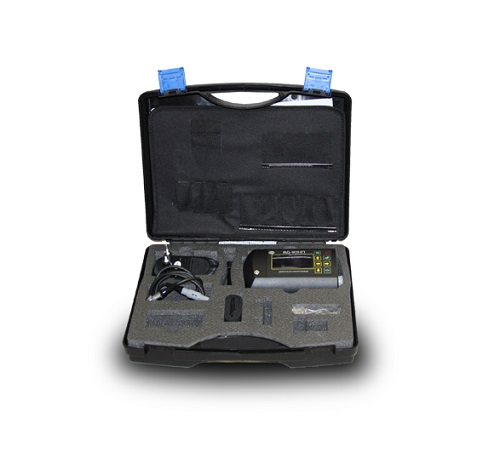

Комплект поставки и принадлежности дефектоскопа ВД-90НП
- Электронный блок вихретокового дефектоскопа ВД-90НП
- Преобразователь вихретоковый Иа5.125.052 (Тип- 2)
- Кабель преобразователя
- Зарядное устройство с аккумуляторами
- Ремень крепления на руку
- Образец с искусственными дефектами (ОИД) Иа8.896.104
- Образец покрытия (ОП) Иа8.896.035
- Кейс для хранения и переноски
- Комплект документации
- CD с базовым программным обеспечением (ПО)
