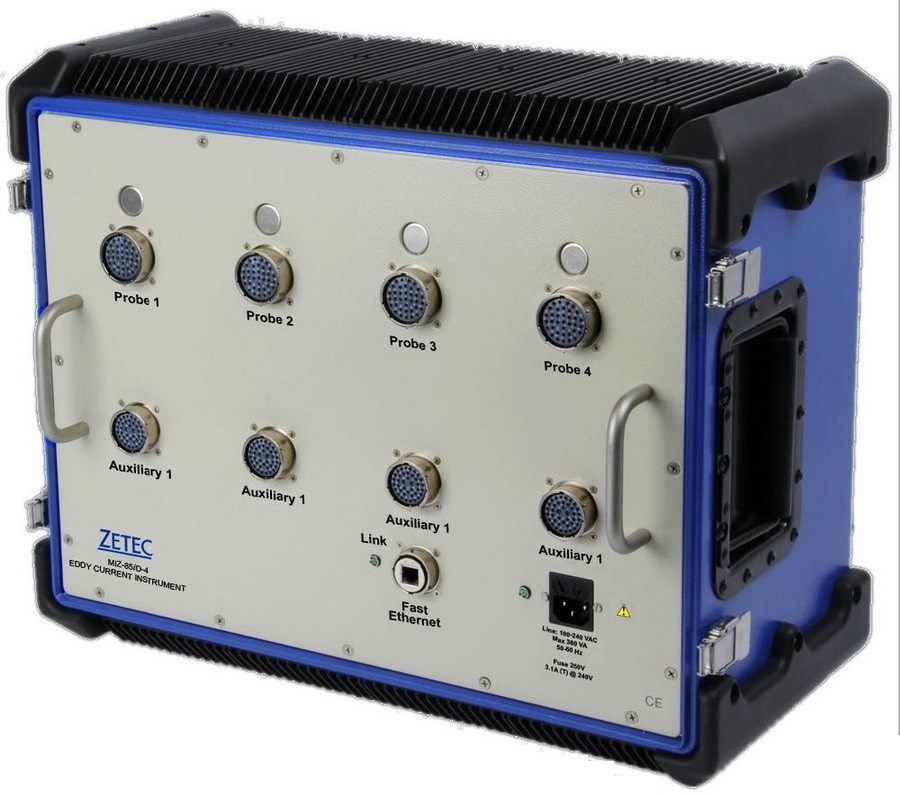

Вихретоковый дефектоскоп Zetec MIZ-85iD
Загрузка...Компания Zetec воплотила свою, лидирующую в индустрии, технологию MIZ-80iD в отдельном автономном модульном инструменте, созданном в качестве альтернативы вихретоковому дефектоскопу, встроенному в универсальную интегрированную систему MIZ-80iD.
Компактный прибор в прочном корпусе имеет небольшой вес и подходит для самых разных условий и инспекционных систем. Герметичная оболочка защищает прибор от внешних погодных и радиационных воздействий.
Продвинутые функции, такие как автоопределение конца трубы продлевают жизнь зонда, а встроенный электронный дифференциальный сигнал и коммутатор подключений исключают потребность в дополнительных зондах и адаптерах. Эти возможности увеличивают качество получаемых данных и результатов исследований.
Интеграция с системами запуска зондов в работу осуществляется с помощью двух независимых вспомогательных контрольных линий для управления проталкивателями зондов и коммуникации с периферийной электроникой, например, кодировщиками положения зонда. Встроенные независимые веб-серверы позволяют конфигурировать и калибровать инструменты удаленно. Опциональный калибровочный модуль позволяет согласовывать калибровку с бюро стандартов.
- Доступны конфигурации с одним или двумя зондами
- Поддержка всех известных техник инспекции парогенераторов
- Универсальный интерфейс для подключения зондов (PIM) не требует адаптеров
- Технология MIZ-iD Intelligent Device — автоматическая валидация конфигурации зондов
| ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Вес | 14,75 кг |
| Питание | 100–240 В, 50–60 Гц, автопереключение |
| Рабочая температура | От 0 до 45 °C |
| Температура хранения | От –20 до 60 °C |
| Габариты | 52×41×29 см |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Диапазон частот | От 20 Гц до 1,2 МГц |
| Усиление | 23–53 дБ в 1 дБ шагах |
| Диапазон пробы | От 10 Гц до 40 кГц |
| Напряжение привода | 0–20 В пик-пик, 0–60 В пик-пик режим I-Probe |
| Усилители привода | До 2-х на одно подключение зонда |
| Усилители входов | До 8-ми на одно подключение зонда |
| Привод | 0–20 В пик-пик |
| Поддержка зондов | Матричные зонды, зонды на катушках и MRPC® |
| Емкость каналов | 40 Continuous Mode 512 Multiplex 640 Super-Multiplex |
| Максимальные значения проб | Continuous Mode: 40,000 Гц Multiplex & Super-Multiplex: 20,000 Гц |
| Способы интеграции с системой зондов | Аналоговый контроль сервопривода (±0-10 VDC ) Контроль электромагнитного привода (24 VDC ) Подключение вспомогательных дифференциальных кодировщиков (до 2/зонд) Вспомогательный концевой переключатель (1/зонд) Дополнительно: внешний выключатель захвата цели Дополнительно: интеграция в систему по CAN-шине |
| ДОСТУПНЫЕ КОНФИГУРАЦИИ | |
| MIZ-85iD | MIZ-85-1 SYSTEM +EDDYNET/AQ
MIZ-85-1 SYSTEM +EDDYNET/AQHX MIZ-85-2 SYSTEM +EDDYNET/AQ |
- MIZ-85iD
- Защитная оболочка
- Инструкция
- Сертификат MIZ-85iD
- Кабели питания
- Футляр для переноски/хранения
