Вихретоковый структуроскоп (дефектоскоп) ВС2010

Вихретоковый структуроскоп (дефектоскоп) ВС2010 предназначен для сортировки изделий и проката, изготовленных из различных ферромагнитных сталей, а также для обеспечения контроля качества термообработки продукции металлургического и машиностроительного производства.

Применение:
Принцип действия структуроскопа ВС2010 основан на возбуждении вихревых токов в изделиях из ферромагнитных сталей и анализе гармонических составляющих выходного сигнала вихретокового преобразователя, обусловленных нелинейными электромагнитными свойствами изделий. ВС2010 легко может быть адаптирован для обеспечения контроля в поточной линии, а также для ручного выборочного контроля на специально оборудованных участках производства.

Применение структуроскопа ВС2010 может быть особенно эффективно в таких областях машиностроения, как автомобильная и авиационная промышленность, на предприятиях ВПК, а также во всех отраслях производства, где высокое качество продукции является определяющим требованием отрасли.

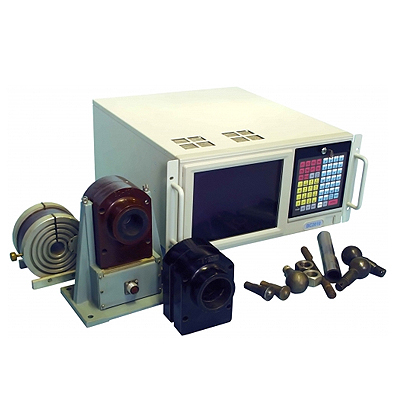

Структуроскоп ВС2010 конструктивно выполнен в виде закрытого 19″ индустриального компьютера, защищенного по IP30, и комплекта выносных вихретоковых преобразователей проходного типа.

Передняя панель: многофункциональная клавиатура, жидкокристаллический цветной дисплей, органы управления питанием, световой индикатор брака.

Задняя панель: разъем подключения вихретокового преообразователя, разъем подключения исполнительного устройства, разъемы сетевого кабеля, внешних клавиатуры и мыши. Комплектуется вихретоковыми преобразователями различного диаметра.

Функциональные возможности:

• Анализ амплитуд и фаз 1, 3 и 5 гармоник
• Автоматическая балансировка дифференциального преобразователя
• Индикация сигнала преобразователя:
  временная область — форма сигнала;
  частотная область — амплитуда и фаза гармоник, комплексная плоскость
• Сохранение настроек в профилях, быстрая смена режима контроля без повторной настройки прибора
• Автоматическая компенсация сигнала
• Автоматическая установка максимального тока возбуждения преобразователя с учетом особенностей контролируемого объекта
• Автоматическая установка пределов браковочного критерия
• Регистрация статистики контроля
• Контроль положения объекта в рабочей зоне преобразователя

Гибкое конфигурирование программного обеспечения под конкретные задачи.
