Намагничивающее устройство для проведения магнитопорошкового контроля
Гарантия на электромагнит WM: 12 месяцев.
Предлагаются 4 модели ярма постоянных магнитов серии WM, которые применяются при магнитном методе неразрушающего контроля. Эти модели выпускаются как в виде шарнирной рамы, так и в виде двух полюсов, соединенных кабелем. Благодаря их абсолютной мобильности, ярма постоянных магнитов очень удобны для магнитопорошкового контроля, т.к. им не требуется электропитание. Во всех ярмах серии WM для обеспечения высокой эффективности применяются магнитные головки из редкоземельных материалов. Ярмо серии WM поднимает свыше 27 кГ. И в связи с отсутствием необходимости в перезарядке подъем груза 23 кг гарантируется на многие годы.

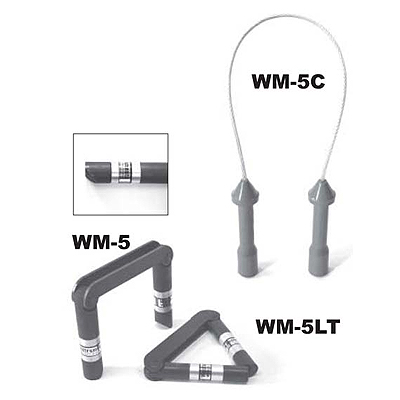

Модели магнитопорошковых дефектоскопов WM-5 и WM-5LT представляют собой шарнирную раму, оборудованную вращающимися контактными ножками, которые позволяют контролеру легко доводить до максимума контактную зону между контактными поверхностями полюсных наконечников и контролируемой деталью. Обе эти модели имеют заменяемые в полевых условиях магнитные головки для маловероятного случая выхода их из строя. WM-5 считается стандартным ярмом постоянного магнита, в то время, как WM-5LT является его очень легкой альтернативой.
WM-5С является ярмом постоянного магнита кабельного типа. Изолированный кабель предоставляет большую степень гибкости для легкого достижения максимальной контактной зоны между немагнитной контактной поверхностью и контролируемой деталью.
Все ярма серии WM поставляются с Сертификатом калибровки и руководством по работе.
WM-5A | WM-5 | |
Расстояние между полюсами | 0-340 мм | 0-460 мм |
Подъемная сила | 18 кГ минимально | 22.7 кГ минимально |
Вес | 2.3 кГ | 4.1 кГ |
Модели: | WM-5, WM-5LT и WM-5С |
Грузоподъемность: | Все свыше 23 кГ |
Напряженность поля в месте контакта с наконечниками: | |
WM-5 |
9200 Гаусс |
WM-5LT |
8500 Гаусс |
WM-5С |
10900 Гаусс в воздушном зазоре 2 мм |
Напряженность поля в воздушном зазоре 2 мм | |
WM-5 |
510 Гаусс |
WM-5LT |
380 Гаусс |
WM-5С |
5700 Гаусс (только один полюс) |
Расстояние между полюсными наконечниками: | |
WM-5 |
0-350 мм |
WM-5LT |
0-350 мм |
WM-5С |
0-610 мм |
Вес: | |
WM-5 |
2,3 кГ |
WM-5LT |
1,4 кГ |
WM-5С |
0,9 кГ |
