Главная Товары Ультразвуковой контроль Дефектоскопы ультразвуковые Дефектоскоп-томограф А1525 Solo высокочастотный ультразвуковой

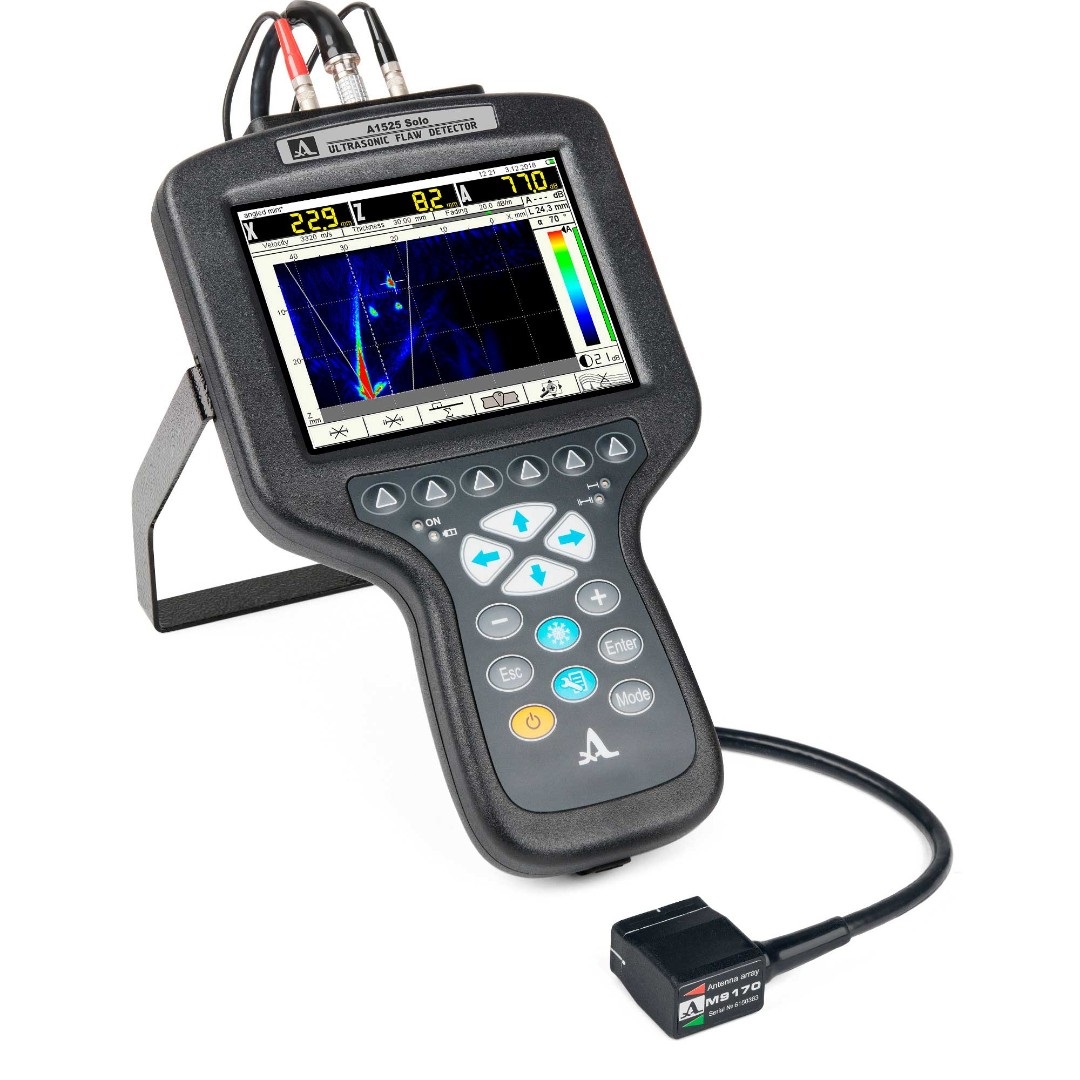

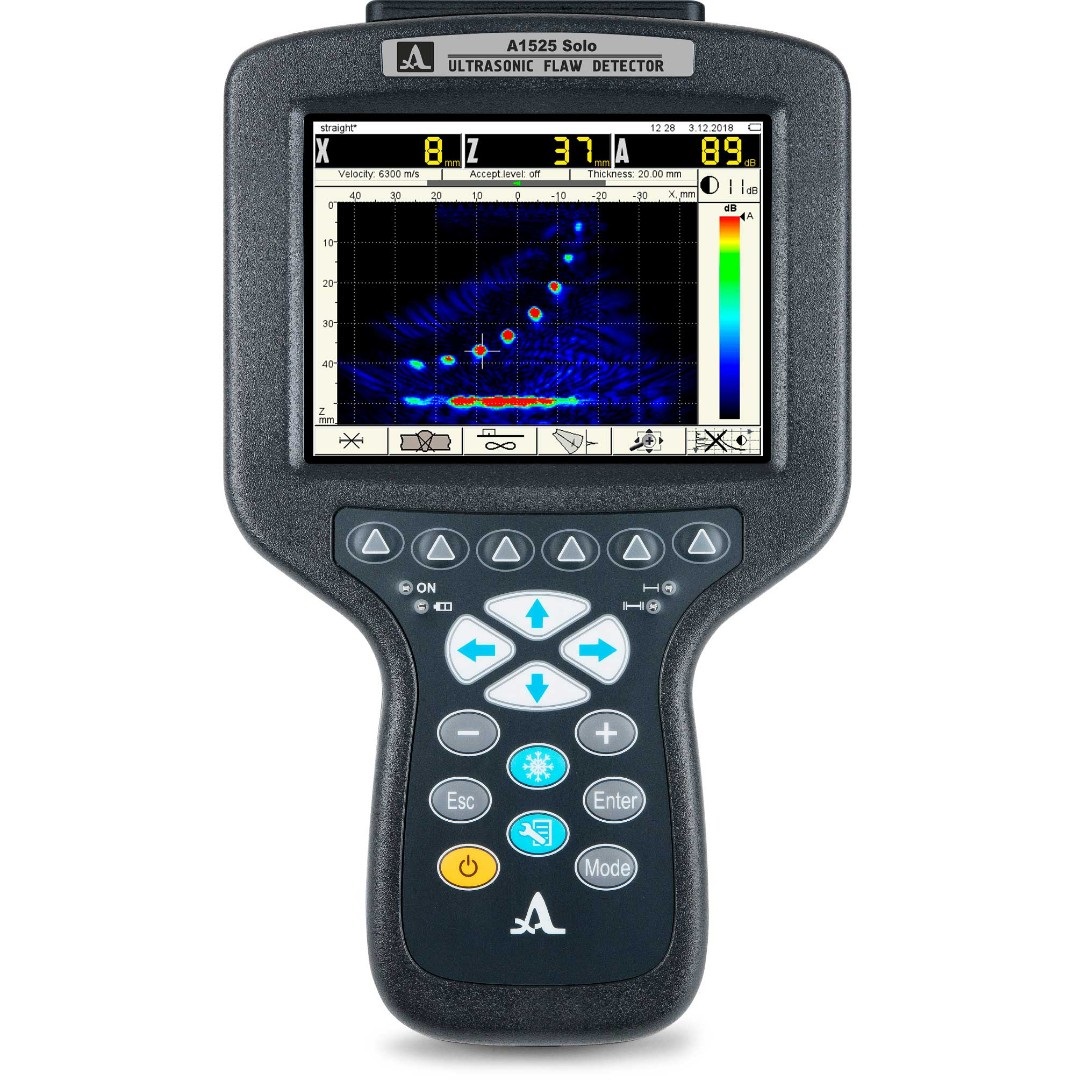

Универсальный компактный ультразвуковой дефектоскоп-томограф обеспечивает визуализацию внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения в режиме реального времени.

ПЕРВЫЙ В МИРЕ! УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП – ТОМОГРАФ В КОМПАКТНОМ ИСПОЛНЕНИИ

Легкий и удобный в использовании ультразвуковой высокочастотный дефектоскоп — томограф с визуализацией внутренней структуры сварного шва и тела металла в режиме реального времени.

Преимущества А1525 Solo

  • Доступная цена.
  • Быстрота и эффективность контроля благодаря наглядному отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц.
  • Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод).
  • Скорость сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм).
  • Малогабаритная 16 элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 350 до 800 для контроля сварных швов.
  • Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов благодаря специальным режимам.

Особенности А1525 Solo

  • Возможность работы в режимах томографа В-СКАН и классического дефектоскопа А-СКАН.
  • Простое и удобное МЕНЮ основных настроек.
  • Доступность работы с прибором специалистам любого уровня квалификации.
  • Небольшие габаритные размеры и вес прибора – 800 г.
  • Большой, цветной, антибликовый 5,7″ TFT дисплей с тачскрином.
  • Опционально прибор может быть укомплектован специализированной кареткой с установленным датчиком пути для равномерного перемещения АР вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва. Полученные сканограммы (С-Скан) позволят проводить комплексный анализ всего сварного соединения.

Режимы визуализации

Номер режимаСимволОбъект контроляОтражательОзвучиваниеНазначениеТомограмма
1Ультразвуковой томограф - дефектоскоп А1525полупространство«точечный»прямоеДля изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностьюУльтразвуковой томограф - дефектоскоп А1525
2Ультразвуковой томограф - дефектоскоп А1525плита, 10 < d ≤ 100 мм«точечный»прямое и отраженноеДля плоскопараллельных изделий с известной толщинойУльтразвуковой томограф - дефектоскоп А1550
3Ультразвуковой томограф - дефектоскоп А1525пластина, d < 10 мм«точечный»отраженноеДля контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхностиУльтразвуковой томограф - дефектоскоп А1550
4Ультразвуковой томограф - дефектоскоп А1525плита или пластина, d < 100 ммплоскостныйпрямое и отраженноеДля определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвукУльтразвуковой томограф - дефектоскоп А1550
5Ультразвуковой томограф - дефектоскоп А1525плита или пластина, d < 100 ммобъемныйпрямое и отраженноеУниверсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностейУльтразвуковой томограф - дефектоскоп А1550

Режимы работы

А1525 Solo имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:

Режим ТОМОГРАФРежим ТОМОГРАФ

Обеспечивает работу прибора с АР и формирование томограмм в реальном масштабе времени. При работе в томографическом режиме на экран выводится не только томограмма (В-Скан), но и служебная информация, включая стробы, курсоры, цифровые индикаторы и т.д.

После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров следующими методами: классическим (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению).

Режим ДЕФЕКТОСКОП

Обеспечивает работу прибора в качестве классического дефектоскопа с наклонными и прямыми преобразователями. При этом сигналы выводятся на экран в виде А-Скана.

В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC — кривые, цифровая многоуровневая система АСД, программируемая форма зондирующего импульса и пр.).

Режим ТОМОГРАФ
Режим ДЕФЕКТОСКОПРежим Настройка

Используется для выбора и установки параметров и рабочей конфигурации.

Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.

Программное обеспечение

Специализированное программное обеспечение ADM — IntroVisor позволяет передавать сохраненные данные из прибора на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования.ADM IntroVisor программное обеспечение

ПараметрЗначение
Размер томограммы256 x 160 точек
Шаг реконструкции томограммы0,1 – 2,0 мм
Диапазон устанавливаемых рабочих частот ультразвука1 – 10 МГц
Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемой антенной решеткой поперечных волн M91702 – 300 мм
Тип дисплея (разрешение)5,7″ TFT (640 x 480)
Источник питаниялитиевый аккумулятор
Номинальное значение напряжения питания11,1 В
Время непрерывной работы от аккумулятора, не менее6 ч
Габаритные размеры электронного блока260 х 157 х 43 мм
Масса электронного блока800 г
Диапазон рабочих температурот -20 до +55ºC

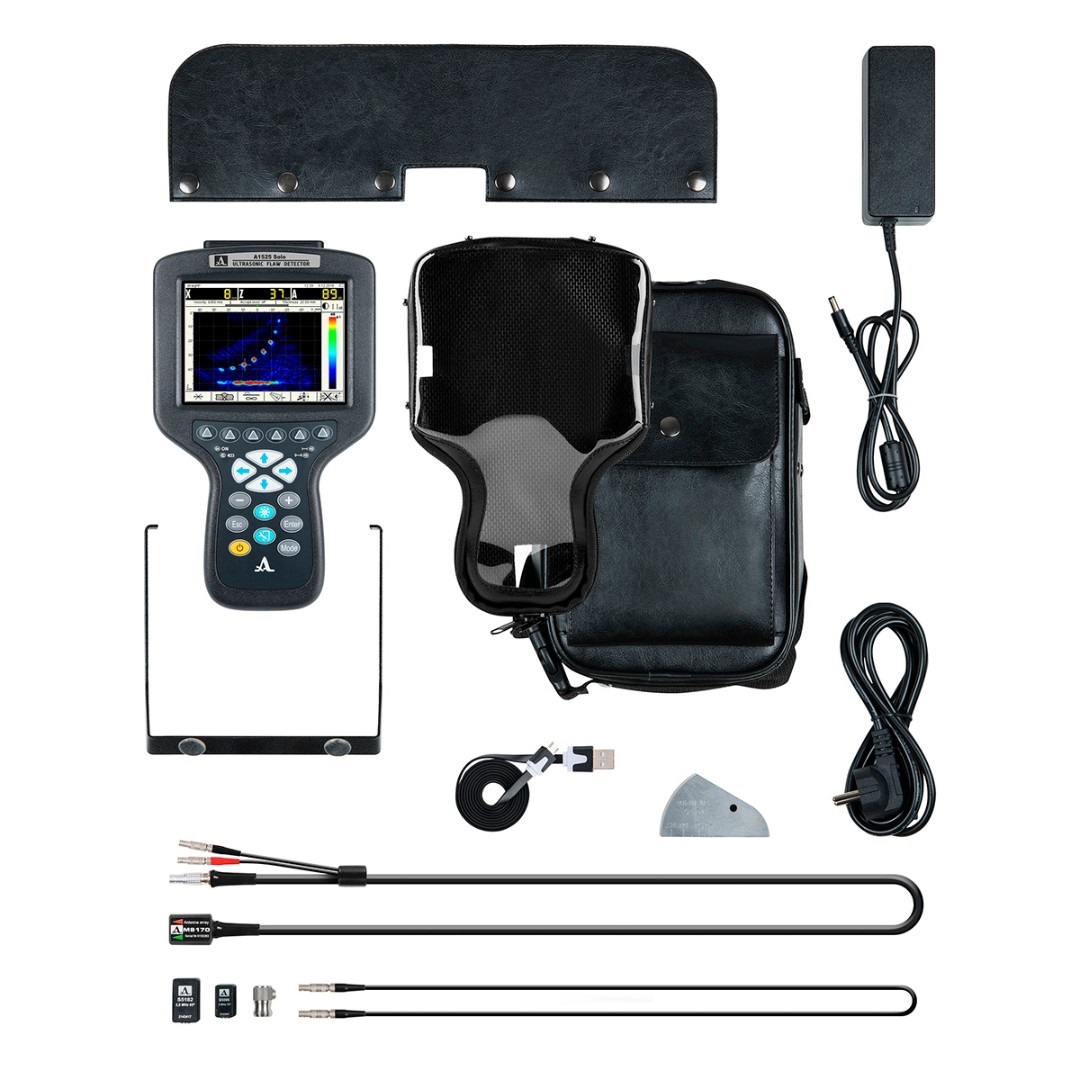

НаименованиеКод
А1525 Solo — электронный блок ультразвукового дефектоскопа (ультразвукового томографа с цифровой фокусировкой антенной решетки)1129
Антенная решетка M9170 4.0V60R26X10CS1159
Кабель LEMO-LEMO одинарный 1,2 м1213
Преобразователь S3568 2.5A0D10CL1462
Преобразователь S5182 2.5А65D12CS1434
Преобразователь S3568 2.5A0D10CL
1443
Сетевой адаптер с кабелем 220 В — 15 В1829
Кабель USB A — Micro B1222
Компакт-диск с документацией и ПО1511
Калибровочный образец V2/251314
Планшет D121616
Чехол D121622
Гель УЗ  -30°C…+100°C, 0,1 кг1915

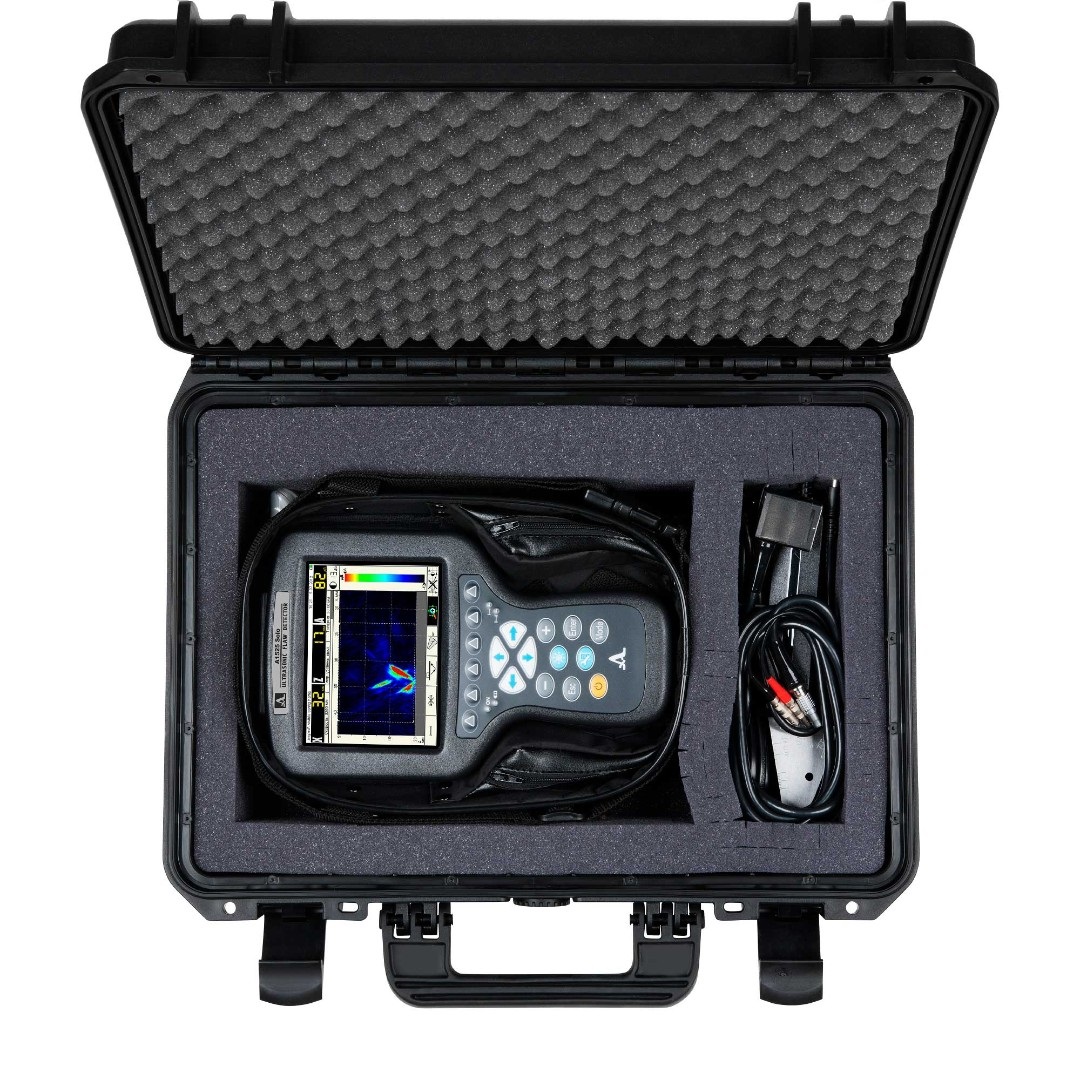

Жесткий кейс М201615
