Газоанализатор ИГС-98 Сапфир-В
Загрузка...
Газоанализатор переносной Сапфир-В предназначен для непрерывного автоматического измерения концентрации диоксида серы SO2. Диапазон измерения зависит от установленного сенсора. Порог срабатывания в стандартных приборах один и составляет 10мг/м3. При превышении данного порога прибор выдает звуковую сигнализацию.
В настоящее время в наших приборах используются следующие сенсоры SO2:
- сенсор диоксида серы SO2/MF-20 производства Membrapor, диапазон измерения до 20 ppm., ссылка на datasheet;
- сенсор диоксида серы 2S-5Л производства Аналитхимавтоматика (Россия), диапазон измерения до 20 ppm;
- сенсор диоксида серы SO2-AE Sulfur Dioxide Sensor производства Alphasense (UK), диапазон измерения до 2000 ppm. Данный сенсор применяется для определения больших концентраций.
Информация для справки 1 ppm при нормальных условиях 2,66 мг/м3.
Цифровая трех- разрядная матрица показывает концентрацию газа в указанной в паспорте размерности, а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами). Газоанализатор оснащается встроенным зарядным устройством. Зарядка осуществляется номинальным напряжением 12 вольт (возможно использование источников питания в диапазоне от 7 вольт до 16 вольт) мощность не менее 6 Вт. Во время зарядки на правой боковой панели прибора, рядом с разъемом питания, светит красный индикатор. По окончании зарядки он тухнет.

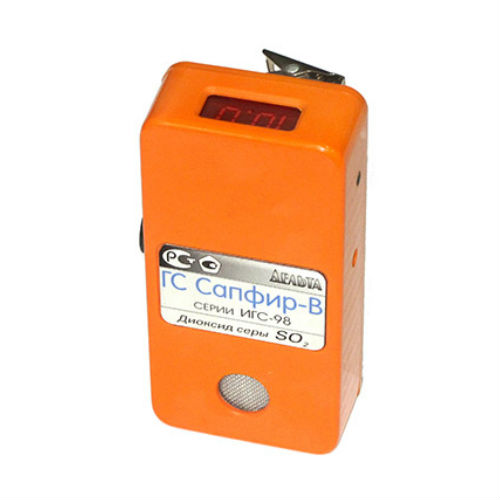

Конструктивно индивидуальный газоанализатор выполнен в едином плоском пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального акустического излучателя звука и кнопка включения/выключения прибора. На правой боковой стенке расположен разъем для зарядки аккумулятора. На верхней панели расположен цифровой индикатор. На задней крышке установлена клипса для крепления газоанализатора к одежде. На лицевой панели расположено отверстие для доступа воздуха к сенсору.
Диоксид серы SO2 — в нормальных условиях представляет собой бесцветный газ с характерным резким запахом (запах загорающейся спички). SO2 токсичен. Симптомы при отравлении сернистым газом — насморк, кашель, охриплость, першение в горле. При вдыхании сернистого газа более высокой концентрации — удушье, расстройство речи, затруднение глотания, рвота, возможен острый отёк лёгких.
В пищевой промышленности диоксид серы используется как консервант и обозначается на упаковке под кодом Е220.
Технические характеристики ИГС-98 Сапфир-В:
| Диапазон измерения диоксида серы (SO2) газоанализатора Сапфир-В | 0 … 29 мг/м3 |
| Порог срабатывания | 10 мг/м3 |
| Относительная погрешность измерения в нормальных условиях (н.у.) | 25 % |
| Порог чувствительности газосигнализатора Сапфир-В: | 0,1 мг/м3 |
| Тип сенсора | электрохимический |
| Время срабатывания сигнализации Т(0.9) при нормальных условиях без пробоотборного зонда(зависит от типа сенсора), не более | 45 с |
| Сигнализация газосигнализатора:- световая — звуковая- цифровая |
цифровая матрица сирена 95 дВ |
| Электрическое питание от внутреннего источника пост. тока | 3,6 В |
| Время работы без подзарядки аккумуляторов, час | 70 |
| Габариты газосигнализатора Сапфир-В, мм | 100х50х25 |
| Масса, не более, кг:- комплект газосигнализатоар Сапфир-В— зарядное устройство | 0,150,1 |
| Срок службы газосигнализатора, не менее, лет | 10 |
| Срок службы сенсорного модуля, не менее, лет | 3 |
| Рабочий диапазон отн. влажности, % | от 30 до 95 |
| Рабочий диапазон температур:- исполнение для нормальных условий— холодоустойчивое исполнение | -20°С до +40°С— 30°С до +50°С |
| Степень пылевлагозащиты газосигнализатора Сапфир-В | IP54 |
| Уровень защиты газосигнализатора | 1ExdiaIIВТ4/Н2 Х |
| Периодичность поверки | 1 раз в год |
| Гарантийный срок | 1 год |
Комплектация ИГС-98 Сапфир-В:
- газосигнализатор Сапфир-В — 1 шт.,
- зарядное устройство (ЗУ) для газосигнализатора — 1 шт.,
- паспорт — 1 шт.,
- руководство по эксплуатации (на партию) — 1 шт.,
- методика поверки (на партию) — 1 шт.,
- упаковка — 1 шт.
