Одним из наиболее мощных в линейке импульсных рентгеновских аппаратов является арина 7. Он широко используется для радиографического неразрушающего контроля не только отечественными потребителями, но и специалистами других стран мира.

Назначение

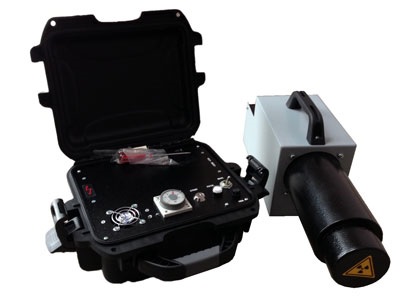

Рентгеновский аппарат арина 7 относится к классу излучателей импульсного действия. Как и другие модели данного производителя он удобен в использовании, так как имеет небольшой вес, всего 14 кг вместе с пультом. Не менее важным моментом для радиодефектоскопии является возможность его подключения к автономному источнику питания – аккумуляторной батарее. Учитывая это и другие присущие ему особенности и достоинства, аппарат арина 7 находит применение в трассово-монтажных условиях, там, где использование моноблочных дефектоскопов весьма затруднительно.

 В основном это диагностика сварных стыков трубопроводов в нестационарных (полевых) условиях с целью выявления:

  • наличия посторонних включений;
  • зон непроваров;
  • контроль качества соединений и так далее.

Но диагностика с его помощью возможна и в лабораториях, производственных цехах, в промышленности, строительстве.

Особенности

Работа и управление рентген аппаратом арина 7 не отличается сложностью. Органы управления, элементы индикации расположены на лицевой панели пульта управления. Он представляет собой отдельный блок и соединен с излучателем посредством высоковольтного кабеля (25 м). Это сделано для создания для безопасных условий для оператора и других работников предприятия.

Кроме того, прибор оснащен дополнительными защитными устройствами. Таймер экспозиции оснащен несколькими временными интервалами (поддиапазонами). Специальная защита срабатывает при нарушении соединения между излучателем и блоком управления, когда отсутствует нагрузка. «Замок безопасности» предохраняет аппарат от самопроизвольного или несанкционированного включения. Защищен высоковольтный блок и от перегрева в процессе проведения исследований.

Для ведения панорамной съемки внутри трубопровода разработана специализированная тележка с кронштейнами. Имеются и другие аксессуары и приспособления, при помощи которых импульсный рентгеновский аппарат арина 7 может быть закреплен под различными углами, обеспечивающими направление излучателя на сварной шов: штативы, магнитные держатели. Их использование позволяет обеспечить равномерное излучение в пределах некоторой полусферы.

Применяя высококонтрастную (высокочувствительную) рентгеновскую пленку и свинцовые (или флуоресцентные) усиливающие экраны можно просвечивать стальные изделия, детали конструкции толщиной до 40 мм (80мм).

В интернет-магазине компании pribori24.ruвы можетекупить арина 7 по цене доступной для широкого круга потребителей. Мы не завышаем цены, не делаем высоких наценок, получаем продукцию непосредственно от производителя. Это позволяет также гарантировать высокое качество, надежность и безопасность всех товаров из нашего каталога.

Назначение

Рентгеновский аппарат АРИНА-7 — это портативный рентгеновский излучатель импульсного действия. Разработан и производится для проведения контроля внутренней структуры материалов, широко применяется для проверки качества соединений металлов, в первую очередь сварных стыков трубопроводов на объектах в нестационарных условиях. Как и все дефектоскопы серии АРИНА, данная модель является подходящим решением для специалистов по радиодефектоскопии, работающих на выездах. Его удобно перевозить, — вместе с пультом управления он весит всего 14 кг. Прибавим к этому вес автономного блока питания, например, СПРУТ ИПА-24.18 — 13,5 кг. Опытные специалисты всегда ценили этот фактор. И хотя в последние годы производители делают упор на производство генерирующих моноблоков, работающих на высокой частоте преобразования напряжения питающей сети в повышенное напряжение с последующим его умножением и выпрямлением (с применением более сложных электронных схем и дорогостоящих компонентов), тем не менее, масса только одних моноблоков без источников автономного питания, составляет порядка 15-30 кг. Это сильно затрудняет использование моноблочных рентгеновских дефектоскопов в трассово-монтажных условиях.

Особенности

Конструкция импульсного рентгеновского дефектоскопа АРИНА-7 предполагает использование различных приспособлений для закрепления прибора под разными углами с направлением излучателя на стык трубопровода. Для этого мы производим специальные штативы и магнитные крепления. Благодаря тому, что все приборы АРИНА имеют относительно равномерное излучение с диаграммой направленности в пределах полусферы, с их помощью можно производить панорамную съёмку из центра трубы. Такого рода исследования требуют применения специальных тележек. Для АРИНЫ в этом случае подходят тележки СПРУТ-1ТП.

Управление АРИНОЙ-7 осуществляется с помощью несложных манипуляций. На лицевой панели выносного пульта управления (соединяется с излучателем высоковольтным кабелем длиной 25 м) расположены органы управления и индикации. Устройство оборудовано таймером экспозиции с несколькими временными поддиапазонами, имеется защита от отсутствия нагрузки при потере соединения между пультом и блоком излучателя. Аппарат оснащён замком безопасности, что исключает его несанкционированное включение, имеется встроенная защита высоковольтного блока от перегрева.

Некоторые детали схемотехники аппаратов серии АРИНА

В импульсных рентгеновских аппаратах АРИНА, которые разрабатываются и производятся вот уже более полувека, в качестве источника высокого напряжения используется трансформатор Тесла, в котором энергия, накопленная в первичном контуре, передаётся во вторичный контур посредством срабатывания газового коммутатора. Как правило, другими разработчиками трансформаторов Тесла используется коэффициент связи К=0,6, который легко обеспечивается в чисто воздушном трансформаторе. В приборах производства ООО «СПЕКТРОФЛЭШ» применяется трансформатор на ферромагнитном сердечнике с коэффициентом связи приближённым к единице, разработанный специально для мобильных рентгенаппаратов. За счёт этого в трансформаторе существенно снижаются активные потери, улучшается работа коммутатора, увеличивается прочность жидкого диэлектрика в объёме высоковольтного блока.

Гарантии изготовителя

Гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода изготовителя. Гарантийный ремонт проводится изготовителем оборудования, либо уполномоченным сервисным центром.

Импульсный рентгеновский аппарат АРИНА-7 характеристики:

Рабочее напряжение на рентгеновской трубке, кВ 250
Экспозиционная доза рентгеновского излучения на расстоянии (500 ± 20) мм от торца рентгеновского блока в прямом пучке за 1,5 мин (не менее), мкКл/кг (мР) 258,7 (1000)
Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами, мм до 80
Толщина стали, доступная для рентгенографирования с помощью высококонтрастных рентгеновских пленок, мм до 40
Диаметр фокусного пятна, мм 2,5
Напряжение питания от однофазной сети переменного тока*, В 220-230
Частота сети переменного тока, Гц 50 ± 1
Напряжение питания от батареи аккумуляторов, В 24 ± 3
Потребляемая мощность, Вт, не более 250
Масса и габаритные размеры составных частей, не более
Рентгеновский блок масса, кг 7,9
длина, мм 515
ширина, мм 140
высота, мм 210
Пульт управления масса, кг 6
длина, мм 310
ширина, мм 260
высота, мм 150
Условия эксплуатации и хранения Диапазон рабочих температур от -40°С до +50°С
Относительная влажность воздуха 101,3+5,3-25,6 кПа (760+40-200 мм рт.ст.)
Атмосферное давление до 98% при температуре +25ºС и при более низких температурах без конденсации влаги
Температура хранения от -5°С до +50°С

* Аппараты могут использоваться в электрических сетях с номинальным напряжением 230 В±10% и 220 В±10% частотой 50±1 Гц

Импульсный рентгеновский аппарат АРИНА-7 комплект поставки:

  • Блок рентгеновский.
  • Пульт управления.
  • Кабель сетевой.
  • Кабель высоковольтный.
  • Кабель аккумуляторный.
  • Комплект запасных частей, инструмента и принадлежностей в соответствии с ведомостью ЗИП.
  • Комплект эксплуатационных документов: руководство по эксплуатации, паспорт, ведомость ЗИП.
  • Футляр.

Импульсный рентгеновский аппарат АРИНА-7 принадлежности:

  • Приспособление ПАУК-2М.
  • Штатив для р/а трубный цепной СПРУТ ШРТ-1.
  • Штатив трехножный для р/а СПРУТ ШРТ-3.
  • Тележка для импульсного р/а трубная СПРУТ ТР-1.
  • Источник автономного питания СПРУТ ИПА-24.18.
