Ультразвуковые волны широко используются при проведении различной диагностики, исследований, неразрушающего контроля. Одна из областей, в которой они нашли применение – дефектоскопия. Именно с из помощью ультразвуковой дефектоскоп уд2 70определяет наличие несплошностей, неоднородностей, других дефектов во внутренней структуре материалов, сварных швах. При диагностике полуфабрикатов, готовых изделий, находящихся в эксплуатации объектов и конструкций не только выявляются возможные нарушения, но и измеряется глубина их залегания, координаты.

Дефектоскоп уд2 70 с поверкой имеет очень широкую область использования. В частности он оснащен специальным меню для применения на железной дороге. С его помощью выявляются дефекты деталей, узлов, элементов колесных пар, МВПС, локомотивов.

Особенности дефектоскопа

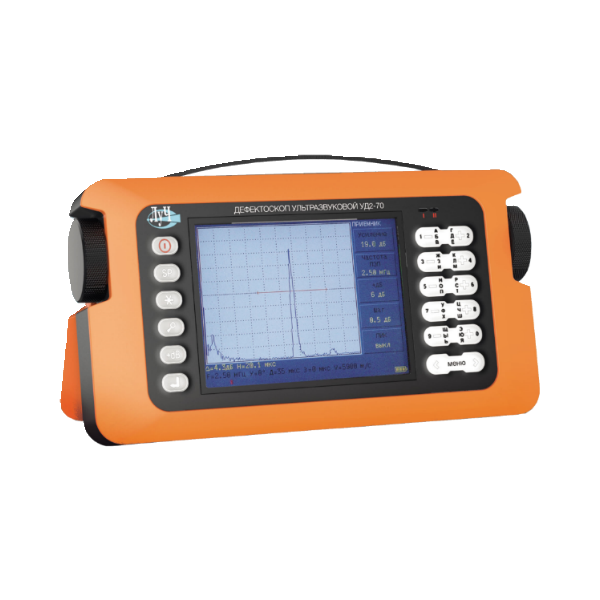

Ультразвуковой дефектоскоп УД2 70

Ультразвуковой дефектоскоп УД2 70

Прибор уд2 70 представляет собой переносной цифровой дефектоскоп, действие которого основано на использовании эхо- и зеркально-теневого способов выполнения тестирования. Отличительными особенностями его от аналогов других производителей являются:

  • небольшой размер;
  • возможность построения АРД диаграмм;
  • авторегулировка усиления;
  • два независимых АСД-строба;
  • В-Скан;
  • высококонтрастный цветной дисплей увеличенного формата;
  • разъемы для подключения внешних устройств: накопителей, клавиатуры, манипулятора типа «мышь»;
  • специальная комплектация для использования в метрополитене, на железной дороге.

Недавно был начат выпуск нового, более совершенного дефектоскопа уд2 70, цена его незначительно отличается от основной, базовой версии. Конструкторы учли основные пожелания потребителей. Новая модель имеет более легкий блок питания с возможностью быстрой замены аккумулятора, усилено крепление экрана, выполнен ряд других модификаций.  При этом сохранена простота и комфортность работы с прибором.

На верхнюю панель корпуса дефектоскопа вынесены разъемы для подключения ПЭП, головных телефонов, выполнения внешней синхронизации, RS 232 порт для связи с персональным компьютером. При помощи соединения с ПК пользователь имеет возможность обновить ПО, скачав его с сайта компании- изготовителя.

Режимы работы

Дефектоскоп имеет два меню. Основное для выбора рабочего режима или специального подменю. Рабочий режим позволяет провести предварительную настройку прибора и выполнять измерения. В этом случае дисплей разделен на три части:

  • сигнальная, на которую выводятся А-развертка, стробы АСД, АРУ, кривая ВРЧ. Условия срабатывания;
  • рабочей меню;
  • информационный участок, где в процессе проведения замеров отображаются основные параметры текущей настройки , значение амплитуды, дБ, эхо-сигнала.

Pribori24.ru предлагает ультразвуковой дефектоскоп уд2 70  по цене существенно ниже, чем у компаний-конкурентов. работая с производителем напрямую мы можем гарантировать качество каждого прибора. Осуществляем доставку с самые сжатые сроки.

Ультразвуковой дефектоскоп УД2-70 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов. Также имеются специальные меню, которые применяются для выявления дефектов в деталях и узлах локомотивов и МВПС и в деталях элементов колесных пар вагонов, в которых записаны типовые настройки прибора.

Ультразвуковой дефектоскоп УД2-70 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов. Также имеются специальные меню, которые применяются для выявления дефектов в деталях и узлах локомотивов и МВПС и в деталях элементов колесных пар вагонов, в которых записаны типовые настройки прибора.

Отличительные особенности ультразвукового дефектоскопа УД2-70:

  • малые габариты;
  • большой цветной дисплей с высокой разрешающей способностью (320х240точек) и высокой контрастностью;
  • запоминание программ настроек, что позволяет настраивать прибор в лаборатории и вызывать программу на объекте;
  • встроенные программы для контроля деталей подвижного состава локомотивов и МВПС и деталей элементов колесных пар вагонов;
  • общее количество запоминаемых программ настройки, изображений и развертки (А-Скан изображений) и специальных настроек дефектоскопа не менее 700;
  • два независимых строба АСД;
  • встроенный глубиномер, измеряющий расстояние до эхо-сигнала в первом и во втором стробе по лучу в координатах Х,У, а также расстояние между сигналами в двух стробах;
  • запоминание 4000 значений глубиномера;
  • цифровая ВРЧ;
  • порт RS 232 для подсоединения компьютера;
  • встроенные часы и календарь;
  • прочный алюминиевый корпус для тяжелых условий эксплуатации.

Ультразвуковой дефектоскоп УД2-70 характеристики:

Рабочие частоты 0,4; 1,25; 1,8; 2,5; 5,0; 10,0 МГц
Диапазон контроля по стали от 1 до 7500 мм
Диапазон рабочих частот приёмного такта от 0,2 до 12 МГц
Диапазон устанавливаемых скоростей УЗ колебаний от 100 до 15000 м/с
Частота повторения зондирующих импульсов 30; 60; 120; 250; 500; 1000; 2000 Гц
Диапазон регулировки усиления от 0 100 дБ с дискретностью 0,5; 1,0 дБ
Отсечка Линейная, компенсированная, от 0 до 100% высоты экрана
Развёртка тип А, В
Диапазон задержки развёртки от -30 до 7500 мм
Погрешность измерения глубины залегания дефектов ±(0,1 + 0,02Н) мм
Дискретность измерения расстояний 0,1 мм
Погрешность измерения отношений амплитуд сигналов ±(0,1 + 0,03 N) дБ
Диапазон регулировки ВРЧ от 0 до 80 дБ
Память
— настроек
— изображения развёртки типа А
— значений глубиномера
400
400
4000
Интерфейс связи с компьютером USB
Размер рабочей части экрана 111,4 х 83,5 мм
Диапазон рабочих температур -10…+50 °С
Электрическое питание:
— аккумуляторное
— сеть переменного тока
12 В;
220 В 50 Гц
Время непрерывной работы не менее 14 ч
Степень защиты корпуса IP 64
Габаритные размеры (без ручки для переноса) не более 245х77х145 мм
Масса электронного блока не более 2,2 кг

Ультразвуковой дефектоскоп УД2-70 комплект поставки:

Комплект поставки общего назначения:

Электронный блок ультразвукового дефектоскопа УД2-70
1 шт.
УЗ ПЭП
3 шт.*
Кабель соединительный (УЗ ПЭП/электронный блок)
1 шт.**
Кабель соединительный (компьютер/электронный блок)
1 шт.
Сетевой блок питания
1 шт.
Съёмная аккумуляторная батарея
1 шт.
Программное обеспечение
1 к-кт.
Сумка для переноски
1 шт.
Руководство по эксплуатации. ЛИВЕ.415119.025.0000 РЭ
1 экз.
Паспорт. ЛИВЕ.415119.025.0000 ПС
1 экз.
* По заказу потребителя из прилагаемой номенклатуры УЗ ПЭП
** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП

Комплект поставки версия «локомотивная»:

Электронный блок ультразвукового дефектоскопа УД2-70
1 шт.
УЗ ПЭП, в том числе
-П111-2,5- К12-004
-П111-5-К6-003
-П121-0,4-90-003(для контроля поверхности катания бандажей)
-П121-2,5-40-М-003
-П121-2,5-50-М-003
-П131-2,5-0º/18º-ВО-04 комбинированный (для контроля осей колесных пар)
-П122-2,5-90-004 (для контроля зубьев шестерни)
-П122-2,5-90-003 (для контроля зубьев зубчатого колеса)
-ПЭП П111-1,25-К20-003 (для контроля удлиненных ступиц)
-ПЭП П131-2,5-0º/18º-ВО-03 (комбинированный для контроля осей колесных пар)
6+4*шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.*
1 шт.*
1 шт.*
1 шт.*
Кабель соединительный (УЗ ПЭП/электронный блок)
1 шт.**
Кабель соединительный (компьютер/электронный блок)
1 шт.
Устройство сканирования бандажей и ободьев колес УСБК-1
1 шт.
Стандартный образец СО-3Р или СО-2
1 шт.
Сетевой блок питания
1 шт.
Съемная аккумуляторная батарея
1 шт.
Программное обеспечение
1 к-кт.
Сумка для переноски
1 шт.
Руководство по эксплуатации. ЛИВЕ.415119.025.0000 РЭ
1 экз.
Паспорт. ЛИВЕ.415119.025.0000 ПС
1 экз.
* Поставляется за дополнительную плату по заказу Потребителя
** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП

Комплект поставки версия «вагонная»:

Электронный блок ультразвукового дефектоскопа УД2-70
1 шт.
УЗ ПЭП, в том числе
-П111-2,5- К12-004
-П111-5-К6-003
-П121-0,4-90-003 (для контроля поверхности катания колес)
-П121-2,5-40-М-003
-П121-2,5-50-М-003
-П131-2,5-0º/18º-ВО-04 комбинированный (для контроля осей колесных пар)
-П111-5-6-ШС-003
6+1*шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.*
Кабель соединительный (УЗ ПЭП/электронный блок)
1 шт.**
Кабель соединительный (компьютер/электронный блок)
1 шт.
Устройство сканирования колёс УСКм
1 шт.
Стандартный образец СО-3Р или СО-2
1 шт.*
Сетевой блок питания
1 шт.
Съемная аккумуляторная батарея
1 шт.
Программное обеспечение
1 к-кт.
Сумка для переноски
1 шт.
Руководство по эксплуатации. ЛИВЕ.415119.025.0000 РЭ
1 экз.
Паспорт. ЛИВЕ.415119.025.0000 ПС
1 экз.
* Поставляется за дополнительную плату по заказу Потребителя
** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП

Комплект поставки версия «метрополитен»:

Электронный блок ультразвукового дефектоскопа УД2-70
1 шт.
УЗ ПЭП, в том числе
-П111-2,5- М-003
-П121-2,5-13-М-003 для вагонов серии 81-717/714
-П121-2,5-18-М-003 для вагонов серии 81-720/721 и 81/740/741
-П121-2,5-22-М-003 для вагонов серии 81-760/761
1+3*шт.
1 шт.
1 шт.*
1 шт.*
1 шт.*
Кабель соединительный (УЗ ПЭП/электронный блок)
1 шт.**
Кабель соединительный (компьютер/электронный блок)
1 шт.
Сетевой блок питания GS60A15-P1J
1 шт.
Съемная аккумуляторная батарея
1 шт.
Программное обеспечение
1 к-кт.
Сумка для переноски
1 шт.
Руководство по эксплуатации. ЛИВЕ.415119.025.0000 РЭ
1 экз.
Паспорт. ЛИВЕ.415119.025.0000 ПС
1 экз.
* В зависимости от серии вагона
** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП

Ультразвуковой дефектоскоп УД2-70 принадлежности:

Дополнительная комплектация, оговариваемая при заказе:

Комплект для построения АРД диаграмм
1 к-кт.
Программное обеспечение для электронного блока
1 шт.
Памятка по установке программного обеспечения
1 шт.
Образец V2
1 шт.
USB- flash карта
1 шт.
Инвертор — 12 В; ~220В; 100 мА
1 шт.
Запасная аккумуляторная батарея
1 шт.
Переходник для заряда съёмной аккумуляторной батареи вне прибора
1 шт.
Чехол
1 шт.
