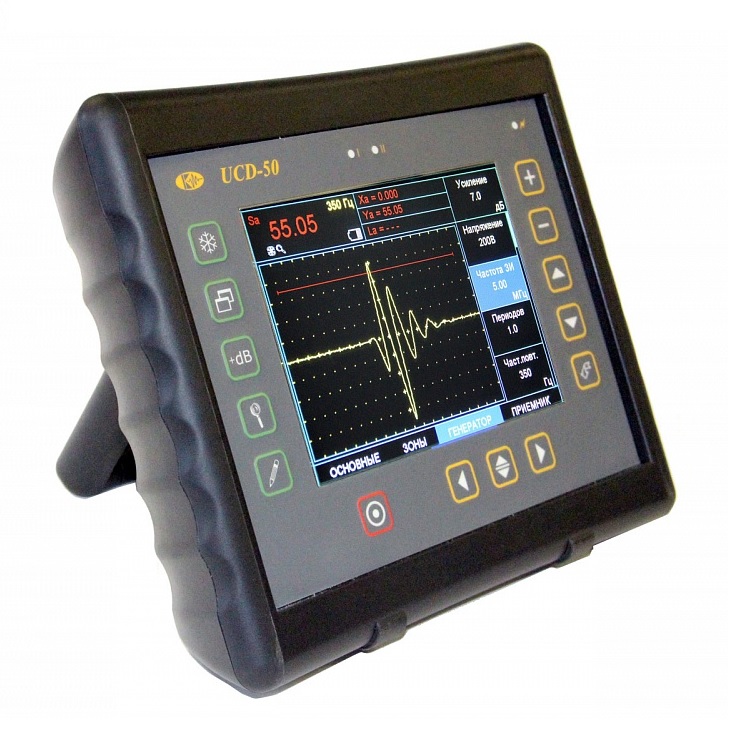

Ультразвуковой дефектоскоп нового поколения УСД-50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 — представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.

Сертификат Госстандарта России, зарегистрирован в Государственном реестре средств измерений и допущен к применению в Российской Федерации.

Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный  экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора — это наилучший выбор для проведения работ  в полевых условиях на ярком солнце, а также при отрицательных температурах.

Мощный, легкий и портативный (масса менее 2 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика,  прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля.  Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.

Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.

Особенности:

  • Специально разработанный ударопрочный корпус с классом защиты IP65

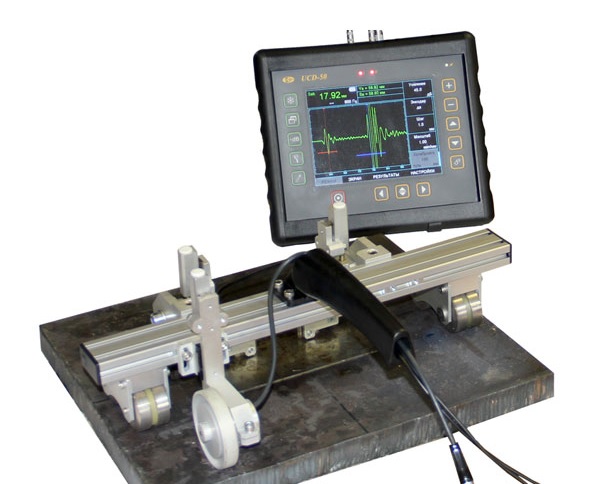

  • Дефектоскоп имеет вход энкодера (датчика пути), позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки

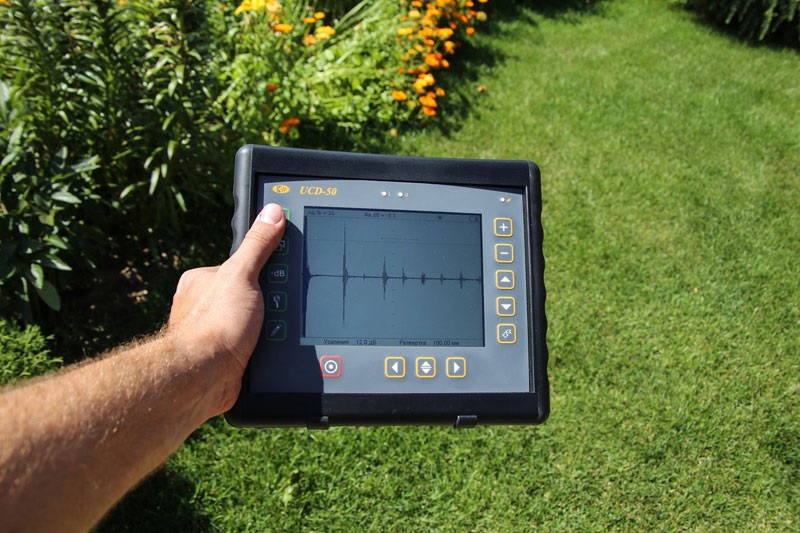

  • Морозостойкий современный экран с цветной TFT матрицей 640х480 / 135×100 мм, великолепным быстродействием и широким углом обзора — для проведения работ на ярком солнце, а также на морозе
  • Масса менее 2 кг с аккумулятором
  • Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память, высокоскоростной интерфейс с ПК
  • Позволяет измерять толщину изделий с большой точностью
  • До 10 часов работы от аккумулятора
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
  • Частота повторения ЗИ: до 2000 Гц
  • Запись сигналов по датчику оборотов

Ультразвуковой дефектоскоп УСД-50 IPS характеристики:

Развертка мин.: 0 — 2 мкс
макс.: 0 – 1530 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс
Задержка от -5 мкс до 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала до 4500 мм (эхо-режим), 9000 мм (теневой режим)
Диапазон скоростей 1000 — 10 000 м/с с шагом 1, 10 и 100 м/с
Задержка в призме 0 — 100 мкс с шагом 0.01, 0.1, 1 мкс
Демпфирование 25 ом / 50 ом/ 1000 Ом
Входной импеданс 50 ом / 600 ом
Зондирующий импульс радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и  изменяемой частотой радиоимпульса
Демпфер зондирующего импульса регулируемый 0- 500 нс с задержкой демпфирования от 0 до 500 нс
Частота повторений ЗИ от 20 до 2000 Гц с шагом 10, 100 и 1000 Гц
Усилитель широкополосный 0.4-20 МГц (-6 дБ)
Диапазон регулировки усиления 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
Дополнительная клавиша +dB программируемая
Временная Регулировка Чувствительности (ВРЧ) диапазон до 90 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК) построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой
Функция АРД построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Детектирование положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD
Отсечка компенсированная, 0 — 90% высоты экрана
Зоны контроля



две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая
Измерение временных интервалов от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму сигнала или по переходу через «0»
Измерение амплитуды



в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК)
Дисплей Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете
А-сигнал 480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме
Память



200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс USB
Разъемы преобразователей 2 Lemo00
Аккумулятор Li-ion 10.8В, 5000 mА/ч
Время работы 10 часов работы от встроенного аккумулятора
Внешнее питание блок питания 220В AC
Напряжение питания 15В / 2,5А  DC
Диапазон рабочих температур от -30 C до +55 C
Размер (В x Ш x Д) 200 мм x 225 мм x 80 мм
Масса 1,5 кг с аккумуляторами

Ультразвуковой дефектоскоп УСД-50 IPS комплект поставки:

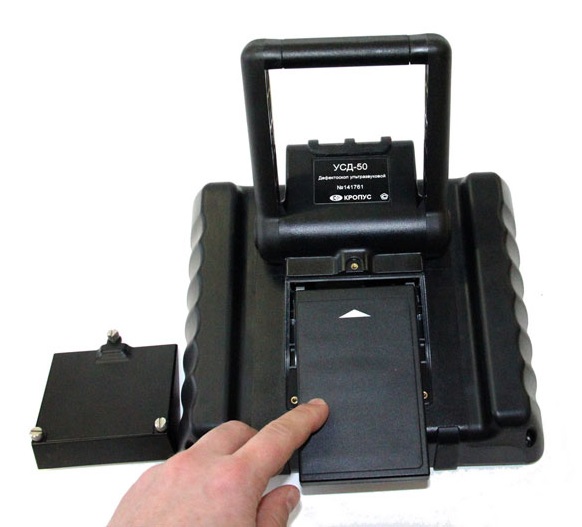

  • Электронный блок УСД-50 IPS со встроенным Li-ion аккумулятором
  • Блок питания сетевой 15В / 220В
  • Кабель Lemo00-Lemo00 1,5м – 2 шт.
  • Преобразователь ультразвуковой П111-2,5-К12
  • Преобразователь ультразвуковой П111-5-К6
  • Преобразователь ультразвуковой П121-2,5-40
  • Преобразователь утразвуковой П121-5-65
  • Кабель USB для связи с ПК
  • Программное обеспечение на CD-диске
  • Защитный чехол с блендой и креплением на корпусе оператора
  • Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)
  • Кейс для переноски
