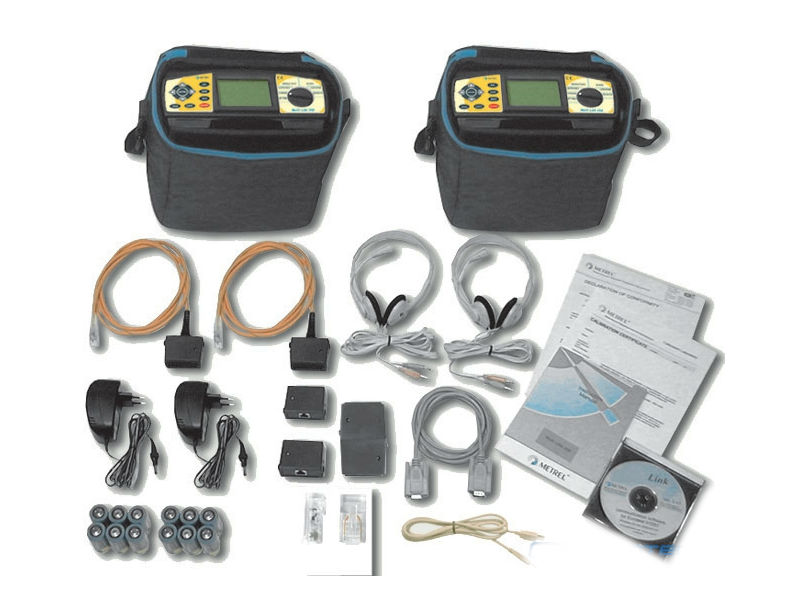

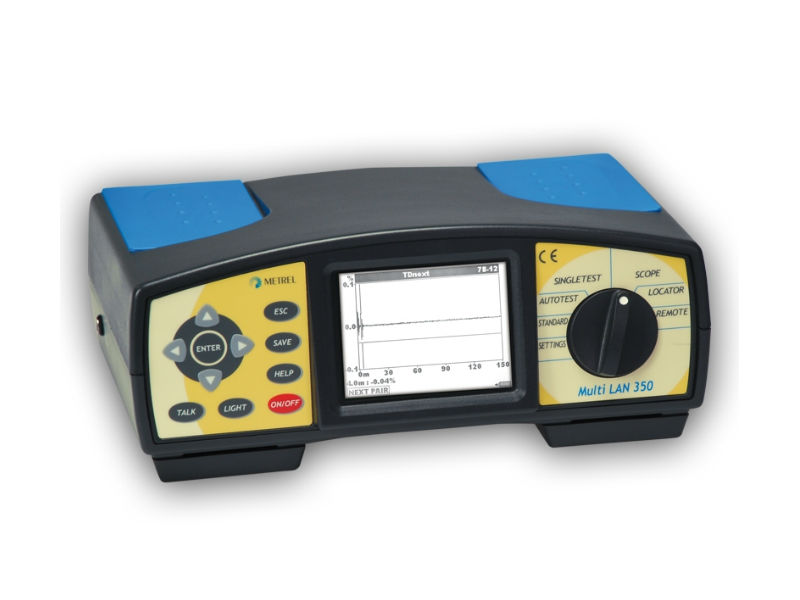

Портативный кабельный анализатор, предназначенный для тестирования, сертификации и использования при монтаже кабельных сетей до Категории 6 (Класс E) в соответствии с международными стандартами EN 50173, TIA/EIA 658В, ISO/IEC 11801 на частотах до 350 МГц.
Функции | Диапазон измерений | Разрешение | Предел допускаемой основной абсолютной погрешности измерения |
Длина кабеля | от 0,0 до 99,9 м | 0,1 м | ±(0,03хRизм + 5 ед. мл. р.) |
от 100 до 300 м | 0,1 м | ±0,04 | |
Задержка на распространение сигнала | от 0 до 500 нс | 1 нс | ±(0, 03хRизм + 5 ед. мл. р.) |
от 501 до 4000 нс | 1 нс | ±0,03 | |
Время запаздывания | от 0 до 500 нс | 1 нс | ±0,1 |
Волновое сопротивление | от 35 до 180 Ом | 1 Ом | ±(0,1хRизм + 3 ед. мл. р.) |
Сопротивление петли по постоянному току | от 0 до 199,9 Ом | 1 Ом | ±(0,1хRизм + 3 ед. мл. р.) |
Затухание | от 1 до 250 МГц | 1 МГц | < ±1,3 дБ |
(от 0 до 60 дБ) | (0,1 дБ) | < ±2,2 дБ | |
Переходное затухание (NEXT, Remote NEXT) | от 1 до 350 МГц | 0,15 МГц | < ±2,0 дБ |
(от 0 до 90 дБ) | (0,1 дБ) | < ±3,3 дБ | |
«Суммарное» переходное затухание (PSNEXT, Remote PSNEXT) | от 1 до 350 МГц | 0,15 МГц | < ±2,2 дБ |
(от 0 до 90 дБ) | (0,1 дБ) | < ±3,2 дБ | |
Потери переходного затухания (ELFEXT Remote ELFEXT) | от 1 до 350 МГц | 0,15 МГц | < ±2,1 дБ |
(от 0 до 90 дБ) | (0,1 дБ) | < ±3,7 дБ | |
«Суммарные» потери переходного затухания (PSELFEXT) | от 1 до 350 МГц | 0,15 МГц | < ±2,1 дБ |
(от 0 до 70 дБ) | (0,1 дБ) | < ±3,7 дБ | |
Возвратные потери (Return Loss. Remote Return Loss) | от 1 до 350 МГц | 0,15 МГц | < ±3.5 дБ |
(от 0 до 40 дБ) | (0,1 МГц) | < ±4,2 дБ | |
Длительность импульса функции динамического рефлектометра | от 0 до 10 м | 0,1 м/нс | ±(0,03хUизм + 5 ед. мл. р.) |
от 0 до 200 | 0,1 м/нс | ±0,05 | |
от 0 до 400 | 0,1 м/нс | ±0,05 | |
Измерение перекрестных наводок | от 0 до 10 м | 0,1 м/нс | ±(0,03хUизм + 5 ед. мл. р.) |
от 0 до 200 | 2 м/нс | ±0,05 |
