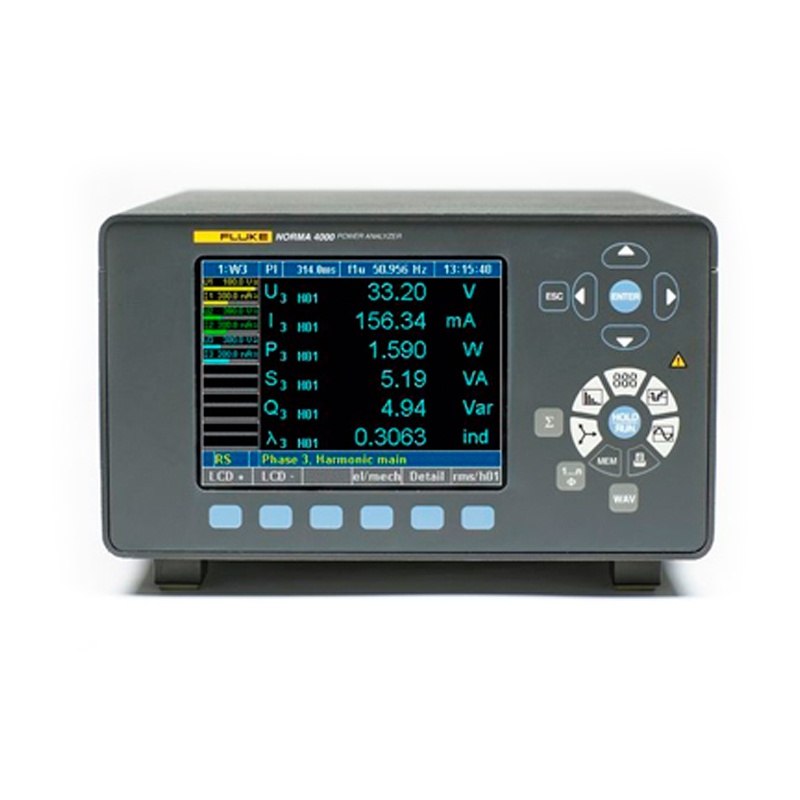

Анализатор качества электроэнергии Fluke N4K 3PP42IP
Анализатор качества электроэнергии Fluke N4K 3PP42IP – трехфазный прибор высокоточного класса в компактном исполнении, предназначенный для тестирования и отладки электросиловых компонентов,...
Загрузка...
2605000 руб.RUB
Анализатор качества электроэнергии Fluke N4K 3PP42IP – трехфазный прибор высокоточного класса в компактном исполнении, предназначенный для тестирования и отладки электросиловых компонентов, энергетических систем и устройств в лабораторных условиях и на производстве. Оптимизированная для испытания двигателей и генераторов, эта модификация способна одновременно измерять не только электрические, но и механические характеристики с использованием подключаемых датчиков. В отличие от других моделей семейства Norma, помимо стандартного порта RS232-USB, устройство оснащено комбинированной сетевой платой GRIB/LAN для подключения к ЛВС или ПК, и модулем PI1 с 8 цифро-аналоговыми входами и 4 аналоговыми выходами.
Особенности
- Сетевые интерфейсы позволяют легко интегрировать Fluke N4K 3PP42IP в состав промышленных или локальных сетей; поддержка технологии VNC, дает возможность управлять анализатором в удаленном режиме так же просто, как и при использовании кнопочного интерфейса прибора.
- Измерение крутящего момента может выполняться с помощью цифровых или аналоговых датчиков, подключаемых через настраиваемые входы N1 — N4.
- Контроль скорости вращения двигателей и генераторов производится с использованием сигналов инкрементных энкодеров, подключаемых к частотным/аналоговым входам D1 — D4, или непосредственно от спидометра.
- Интеграция с внешней аппаратурой для записи, анализа или обработки результатов изменений производится через аналоговые выходы A1 — A4, которые можно настроить для вывода измеренных, рассчитанных или усредненных данных.
Преимущества
Как многофункциональный прибор анализатор качества электроэнергии Fluke N4K 3PP42IP способен заменить собой анализатор спектра, цифровой осциллограф, регистратор, прецизионный частотомер и набор других лабораторных измерителей. Он позволяет контролировать электрические и мощностные параметры, с расчетом усредненных и интегральных значений, форму сигналов тока и напряжения, фиксировать несимметричность фаз, искажения и гармоники, анализировать частотный спектр с БПФ, вести долговременную запись данных в процессе испытаний и т.д. При подключении к интерфейсу PI1 внешних датчиков с помощью анализатор качества электроэнергии можно тестировать до четырех электроприводов одновременно.
Прибор рассчитан на непосредственное подключение к измерительным цепям с силой тока до 20 А и напряжением до 1000 В, что обеспечивает более высокую точность измерений, чем при использовании токовых клещей. Для работы с токами большей величины предусмотрена возможность подключения шунтов.
Технические характеристики Fluke N4K 3PP42IP:
| Fluke N4K 3PP42IP | |
|---|---|
| Количество фаз | 1-3 |
| Вес | Прибл. 5 кг |
| Размер | 150 мм x 237 мм x 315 мм |
| Встроенный принтер | Да (опционально) |
| Дисплей | Цветной, 144 мм — 320 x 240 пикселей. Яркость подсветки и контрастность настраиваются пользователем. |
| Диапазон | От 0 до 3 МГц или от 0 до 10 МГц в зависимости от используемого входного модуля |
| Основная погрешность | 0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля |
| Частота дискретизации | 0,33 МГц или 1 МГц в зависимости от используемого входного модуля |
| Диапазон входного напряжения | От 0,3 В до 1000 В |
| Диапазон входного тока (напрямую без использования шунта) | От 0,03 мА до 20 А в зависимости от используемого входного модуля |
| Память для хранения конфигураций | 4 МБ |
| Память для хранения настроек | 0,5 МБ |
| Быстрое преобразование Фурье | До 40-й гармоники |
| RS-232 / USB-интерфейс | Стандартно |
| Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных входов и 4 аналоговых входа) | опционально |
| Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с) | опционально |
| Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов) | стандартно |
| Быстрое преобразование Фурье | Расчет гармоник с графическим отображением. Одновременно отображается до 3-х гистограмм. Измеряемые величины: U, I, P в каждой фазе Порядок гармоник: От 1-й до 40-й гармоники, максимум до половины частоты дискретизации |
| Цифровой осциллограф | Одновременное отображение до трех измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений. |
| Функция интегрирования (энергия) | Одновременное отображение до шести числовых значений (по выбору). Возможность задания условий запуска/остановки и положительного/отрицательного направления. |
| Векторная диаграмма | Отображение векторов основной частоты до 6-и сигналов. Обеспечивает простую проверку правильности подключения прибора и быстрый просмотр сдвига фазы каждого сигнала. |
| Регистратор данных | Обеспечивает просмотр усредненных во времени данных для определения трендов. |
| Оперативная память для данных | Хранение мгновенных и усредненных значений параметров; задание условий запуска и остановки. Около 4 МБ оперативной памяти можно использовать для хранения измеренных значений. |
| Конфигурация | Анализатор можно настроить на измерение и отображение данных в требуемом формате. |
| Диапазон рабочих температур | От 5 °C до 35 °C |
| Диапазон температур хранения | От -20 °C до 50 °C |
| Материал корпуса | Анализаторы электроснабжения Fluke Norma предельно компактны и имеют цельный металлический корпус в соответствии с самыми строгими требованиями электромагнитной совместимости (EMC). |
| Климатический класс | KYG в соответствии с DIN 40040, максимум 85 % относительной влажности, без конденсации. |
| Блок питания | От 85 В до 264 В переменного тока, от 50 Гц до 60 Гц, от 100 В до 260 В постоянного тока, 40 ВА, вилка европейского стандарта и выключатель питания. В некоторых моделях имеется токовые зажимы. |
| Измерительные входы | Безопасные розетки 4 мм, 2 — для каждого входа. Разъем BNC для подключения внешнего шунта |
| Управление | Мембранная клавиатура для управления курсором – функциональные клавиши и функции прямого доступа. |
| Разъемы | Задняя панель 3-фазного анализатора |
| Измеряемые величины | Вычисление без пропусков средних значений величин для каждой фазы. В трехфазных системах дополнительно вычисляется полная мощность и выполняется усреднение значений V и I по трем фазам. Для этих значений также вычисляется основная гармоника H01 в синхронном режиме. Uэфф. действующее значение, Uвс выпрямленное среднее, Uср. среднее значение Up-, Up+, Upp пиковые значения Ucf коэффициент амплитуды Ucf, Uff коэффициент формы Ufc доля основной гармоники Uthd коэффициент искажения DIN, IEC Iэфф действующее значение, Iвс выпрямленное среднее, Iср среднее значение Ip-, Ip+, Ipp пиковые значения Icf коэффициент амплитуды Icf, Iff коэффициент формы Ifc доля основной гармоники Ithd коэффициент искажения DIN, IEC P активная мощность [Вт] Q реактивная мощность [Вар] S кажущаяся мощность [ВА] φ, cos. сдвиг фазы Функция интегрирования для активной мощности P, реактивной мощности Q, кажущейся мощности S, напряжения (Um) и тока (Im), Число разрядов 4 или 5 в зависимости от измеряемой величины. |
| Диапазон | От постоянного тока и 0,2 Гц до частоты дискретизации |
| Точность | ±0,01 % измеряемой величины (показания) |
| Частота и синхронизация | Каналы, которые можно выбирать: все U/I или внешний вход. Для обработки сигнала можно включить один из трех фильтров низких частот с разными частотами отсечки. Значение частоты постоянно отображается в верхней части экрана. Разъем синхронизации BNC на задней панели прибора можно использовать в качестве как входа, так и выхода. Можно измерить входные сигналы с частотой до частоты дискретизации используемого фазового модуля. Уровень входного сигнала не должен превышать 50 В. Выходной сигнал представляет собой импульсный TTL-сигнал амплитудой 5 В (частота зависит от частоты измеряемого сигнала синхронизации). |
| Память для конфигураций | В памяти могут храниться до 15 пользовательских конфигураций с возможностью повторной загрузки. Несохраненные изменения теряются при выключении прибора. |
| Интерфейс | Интерфейс RS232 для загрузки прошивки (встроенного ПО) и обмена данными с ПК. Возможно подключение принтера через внешний преобразователь. |
| Возможные варианты | IEEE 488.2 / 1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с |
| Электрическая безопасность | EN 61010-1 / 2-я редакция, 1000 В CAT II (600 В CAT III) Степень загрязнения 2, класс безопасности I EN 61558 для трансформатора EN 61010-2-031/032 для принадлежностей |
| Максимальные значения на входе | Для входов напряжения: Диапазон измерений 1000 Вдейств., 2 КВпик Для входов тока: Диапазон измерений 10 Адейств., 20 Апик |
| Испытательные напряжения | Вход сетевого питания: корпус (заземление): 1,5 КВ переменного тока Вход сетевого питания: Измерительный вход: 5,4 КВ переменного тока Измерительные входы: Корпус: 3,3 КВ переменного тока Измерительный вход: вход: 5,4 КВ |
| Электромагнитная восприимчивость | Излучение: Согласно IEC 61326-1, EN 50081-1, EN 55011 класс B
Помехоустойчивость: Согласно IEC 61326-1 / Дополнение A (промышленный сектор), EN 50082-1 |
Комплект поставки Fluke N4K 3PP42IP:
- Norma 4000 Трехфазный анализатор мощности
- 3 x фазных входных модуля питания PP42
- Кабель питания
- Программное обеспечение Fluke NormaView для ПК
- Цветное руководство пользователя
- Свидетельство об испытании
- Калибровочные значения
